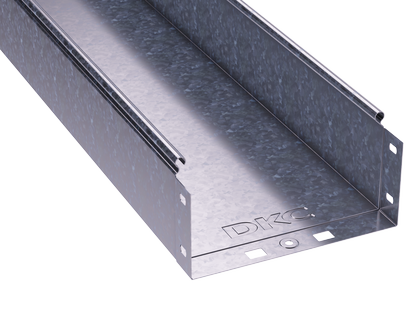

Лоток неперфорированный 500х100х2000х1,0мм | 35116 DKC ДКС

Лоток кабельный неперфорированный 500х100х2000х1,0мм от бренда DKC (ДКС), артикул 35116, предназначен для безопасной прокладки силовых и контрольных кабелей в помещениях и на открытых площадках. Выполнен из оцинкованной стали с повышенной жесткостью и огнестойкостью, обеспечивает надежную защиту проводов и совместим с крышками для достижения степени защиты IP44.

Назначение и область применения

Лоток кабельный неперфорированный 500х100х2000х1,0мм используется для прокладки кабелей в системах электроснабжения, автоматизации и связи. Подходит для установки внутри зданий, на эстакадах, в тоннелях, на производствах и в других местах, где требуется защищенная трасса без перфорации. Применяется там, где важна механическая прочность, огнестойкость и долговечность - например, на заводах, в энергообъектах, вентиляционных камерах и на объектах ЖКХ.

Технические характеристики

• Размеры: ширина 500 мм, высота 100 мм, длина 2000 мм
• Толщина стенки: 1 мм
• Материал: сталь оцинкованная, метод горячего цинкования Сендзимира
• Полезное сечение: 49 500 мм2
• Защитное покрытие: непрерывное холодное цинкование - равномерный слой, устойчивый к коррозии
• Цвет: серый
• Огнестойкость: да - выдерживает воздействие открытого пламени без распространения горения
• Климатическое исполнение: УХЛ2 - рассчитан на работу при температуре от −40C до +40C и влажности до 80%
• Исполнение: без разъема - требует дополнительного крепления и соединения

Совместимость и монтаж

Лоток кабельный неперфорированный 500х100х2000х1,0мм имеет конструкцию типа «мама-папа» - фланцевые кромки позволяют легко состыковывать элементы друг с другом без сварки. Соединение формирует непрерывный металлический контур, что важно для заземления. Для герметичности можно использовать комплектные крышки и уплотнители (не входят в комплект). Крепление осуществляется на кронштейны, подвесы или к потолочным/стенным конструкциям с шагом до 1,5 метра. Установка возможна как горизонтально, так и вертикально.

Безопасность и стандарты

Лоток соответствует требованиям по огнестойкости и электроустановкам. Оцинковка по методу Сендзимира гарантирует соответствие ГОСТ 14918 и ISO 1461. Климатическое исполнение УХЛ2 позволяет использовать изделие в условиях средней полосы России и аналогичных регионов. Наличие огнестойкости делает его подходящим для объектов с повышенными требованиями к пожарной безопасности.

Преимущества

• Высокая несущая способность благодаря профилированию - до 54% выше, чем у обычных лотков такой же толщины
• Увеличенный срок службы за счет равномерного оцинкования Сендзимира - защита сохраняется даже при резке и гибке
• Не требует сварки при сборке - экономия времени и снижение рисков при монтаже
• Поддерживает степень защиты IP44 при использовании крышек - защита от брызг воды и твердых частиц
• Гладкая поверхность внутреннего канала - исключает повреждение изоляции кабелей при протяжке

Ограничения применения

• Не предназначена для постоянного погружения в воду - несмотря на оцинковку, не обеспечивает IP67/IP68
• Без крышки не защищает от осадков и крупной пыли - для открытых участков обязательно использование крышки
• Не рекомендуется для использования в агрессивных химических средах - кислоты, щелочи и солевые растворы могут повредить цинковое покрытие
• Требует точного расчета нагрузки - максимальная нагрузка зависит от шага опор и количества кабелей; превышение может вызвать прогиб

Примеры использования

• Прокладка силовых кабелей между распределительными пунктами на производственной линии
• Трассировка кабелей управления в цехах с высокой запыленностью
• Обустройство кабельных путей в подземных переходах и тоннелях
• Монтаж в системах автоматизации станков, конвейеров и насосных станций
• Замена старых алюминиевых лотков на более прочные и огнестойкие решения

Практические советы

• Перед монтажом проверьте посадочные размеры - ширина 500 мм требует свободного пространства минимум 520–530 мм для удобного доступа
• При необходимости резки используйте болгарку с диском по металлу - после резки кромки следует обработать антикоррозийным составом
• Для длинных трасс (более 10 м) предусмотрите компенсационные участки - тепловое расширение стали может вызвать деформацию
• Выбирайте крышки и уплотнители того же производителя (DKC S5 Combitech) - они обеспечивают плотное прилегание и заявленную степень защиты IP44
• Не забудьте выполнить заземление всей трассы - непрерывный металлический контур через соединения «мама-папа» позволяет сделать это одним проводником
