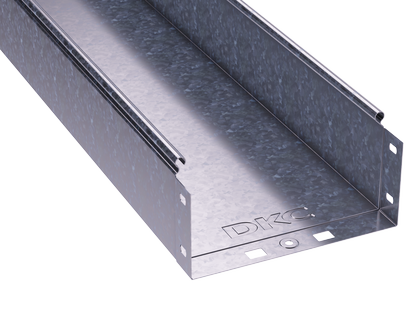

Лоток неперфорированный 500х100 L3000 сталь 1мм ДКС 35106

Лоток кабельный неперфорированный 500х100х3000мм сталь 1мм от бренда DKC (ДКС), артикул 35106, предназначен для безопасной и надежной прокладки силовых и контрольных кабелей в помещениях и на открытых площадках. Выполнен из оцинкованной стали с повышенной жесткостью и совместим с крышками и уплотнителями для защиты от пыли и влаги.

Назначение и область применения

Лоток кабельный неперфорированный 500х100х3000мм сталь 1мм используется для прокладки кабелей в системах электроснабжения, автоматизации и связи. Подходит для установки внутри зданий, в производственных цехах, на эстакадах, в тоннелях и на открытом воздухе. Благодаря оцинкованному покрытию и классу климатического исполнения УХЛ2, лоток выдерживает перепады температур и повышенную влажность. Применяется там, где требуется защита кабелей от механических воздействий и внешней среды, но не нужна вентиляция через perforацию.

Технические характеристики

• Габариты: ширина 500 мм, высота 100 мм, длина 3000 мм
• Толщина стенки: 1 мм
• Материал: сталь оцинкованная горячим способом по методу Сендзимира
• Полезное сечение: 49 500 мм2
• Цвет: серый
• Огнестойкость: да
• Климатическое исполнение: УХЛ2 (работает при температурах от −40C до +40C)
• Исполнение: без разъема - требует дополнительного крепления и соединения
• Покрытие: непрерывное холодное цинкование - равномерное, долговечное антикоррозийное покрытие

Совместимость и монтаж

Лоток кабельный неперфорированный 500х100х3000мм сталь 1мм имеет конструкцию типа “мама-папа”, которая обеспечивает быстрое и плотное соединение между секциями без дополнительных фланцев. Это создаёт непрерывный металлический контур, важный для заземления. Для герметичности рекомендуется использовать комплектные крышки и уплотнители - тогда система достигает степени защиты IP44. Крепление осуществляется на кронштейны, подвесы или к стенам/потолкам с помощью болтов и хомутов. Отдельно следует учитывать: лоток не оснащен внутренними фиксаторами кабелей - при необходимости используйте кабельные стяжки или планки.

Безопасность и стандарты

Лоток соответствует требованиям к огнестойкости - не распространяет пламя и сохраняет целостность при локальных нагревах. Оцинковка по методу Сендзимира соответствует ГОСТ 14918 и ISO 1461, обеспечивая длительную защиту от коррозии. Климатическое исполнение УХЛ2 позволяет применять изделие в условиях умеренного и холодного климата, включая неотапливаемые помещения. Наличие сплошного металлического корпуса снижает риск возникновения электромагнитных помех.

Преимущества

• Высокая несущая способность за счет профилированной подформовки - прочность выше на 54% по сравнению с обычными лотками
• Равномерное оцинкование по методу Сендзимира - устойчивость к коррозии даже при повреждении краев
• Низкая вероятность повреждения кабелей при прокладке благодаря гладкой поверхности и закругленным краям
• Быстрая сборка благодаря системе “мама-папа” - экономия времени на монтаже
• Поддержка IP44 при использовании крышек - возможность применения во влажных и запыленных зонах

Ограничения применения

• Не предназначена для прокладки в местах постоянного контакта с открытым огнем или высокотемпературными поверхностями (>100C)
• Без крышки и уплотнителей - не обеспечивает защиту от воды и пыли; для IP44 обязательна комплектация
• Не подходит для прокладки вибрирующих кабелей без дополнительной фиксации - возможен люфт и трение
• Запрещено использование в агрессивных химических средах (например, кислоты, щелочи) - оцинковка не устойчива к таким воздействиям
• Длина 3000 мм - при длинных трассах требуется больше точек крепления, чтобы избежать прогиба

Примеры использования

• Электрощитовые комнаты в заводских цехах
• Кабельные трассы на объектах ЖКХ и офисных зданиях
• Прокладка кабелей управления на конвейерах и станках
• Наружные маршруты кабелей на автозаправочных станциях и складах
• Системы видеонаблюдения и сигнализации в условиях повышенной влажности

Практические советы

• Перед монтажом проверьте радиус изгиба - минимальный допустимый радиус составляет 10×высота лотка (1000 мм), иначе есть риск деформации
• При соединении секций убедитесь, что элементы “мама-папа” точно совпадают - неправильная ориентация затруднит сборку
• Для заземления системы обязательно соедините все участки лотка с помощью медного провода или специального заземляющего клемма
• При использовании крышек укладывайте уплотнители по всей длине - особенно в местах переходов и ответвлений
• При прокладке вблизи трубопроводов с горячим теплоносителем соблюдайте расстояние минимум 300 мм - оцинковка теряет защитные свойства при нагреве выше 100C
• Артикул 35106 - это базовая единица. Для завершения трассы потребуются углы, тройники и крышки того же бренда DKC (ДКС) серии S5 Combitech
