Ответвитель для лотка Х-образ. 150х50 сталь 0.8мм XD50-150 КМ LO0113 КМ-Профиль

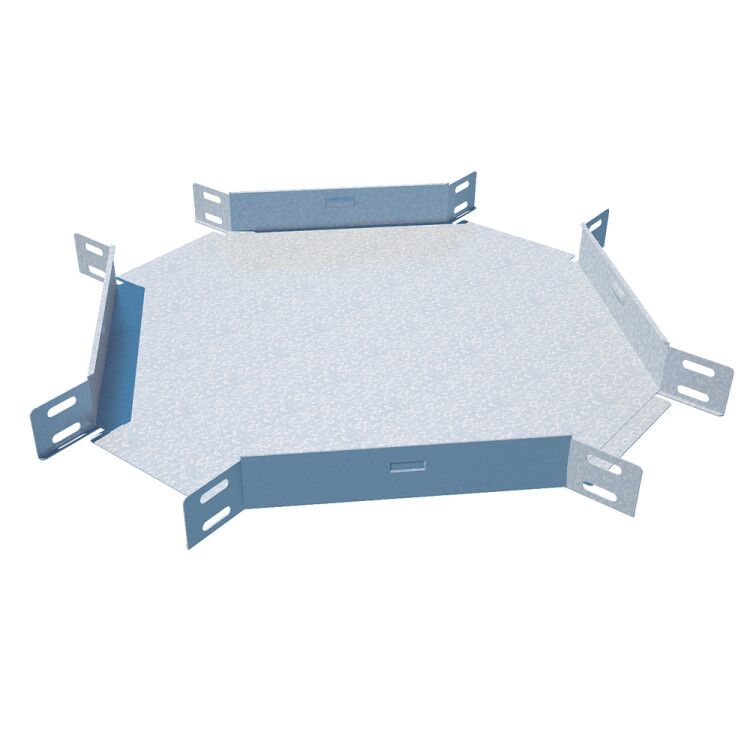

Разветвитель Х-образный 50х150 мм, сталь 0.8мм, КМ-профиль - это фасонный элемент для сборки кабеленесущих систем из металлических лотков. Он обеспечивает равномерное ответвление трассы в четыре направления, сохраняя целостность и жёсткость конструкции. Применяется в помещениях с сухим и слабоагрессивным климатом, совместим с лотками серии КМ-профиль.

Назначение и область применения

Разветвитель Х-образный 50х150 мм, сталь 0.8мм, КМ-профиль предназначен для создания ответвлений кабельной трассы в четырёх направлениях: вперёд, назад, влево и вправо. Используется исключительно в составе кабеленесущих систем из металлических лотков той же серии - с шириной 150 мм и высотой борта 50 мм. Элемент подходит для внутренней прокладки кабелей в административных, производственных и коммерческих зданиях, где требуется гибкая организация трасс без изменения геометрии основного канала.

Технические характеристики

• Тип: Х-образный разветвитель
• Габариты: ширина 150 мм, высота 50 мм, внутренний радиус изгиба 100 мм
• Материал: оцинкованная сталь толщиной 0,8 мм
• Покрытие: цинкование по методу Сендзимира - равномерное, плотное, с повышенной адгезией
• Цвет: серый
• Огнестойкость: да - выдерживает воздействие открытого пламени в рамках требований к кабельным системам
• Климатическое исполнение: У1 / УХЛ1 / УХЛ3 - допускает работу при температуре от −40 C до +40 C, в условиях сухого воздуха и слабой агрессии
• Конструкция: с интегрированными соединительными лепестками для быстрого монтажа

Совместимость и монтаж

Разветвитель Х-образный 50х150 мм, сталь 0.8мм, КМ-профиль совместим только с лотками той же серии - с аналогичными размерами (150×50 мм) и типом крепления. Монтаж выполняется путём зацепления лепестков на торцах разветвителя с кромками лотков. Лепестки обеспечивают самоблокировку, не требуют дополнительных болтов или заклёпок. После установки рекомендуется проверить герметичность стыков и при необходимости установить крышку для защиты от внешних воздействий. Не используется с пластиковыми или алюминиевыми лотками - материал и форма креплений несовместимы.

Безопасность и стандарты

Элемент соответствует требованиям ГОСТ 15150-69 по климатическому исполнению. Огнестойкость подтверждает способность сохранять структурную целостность при кратковременном воздействии огня - что важно для соблюдения норм пожарной безопасности в кабельных трассах. Цинкование по методу Сендзимира гарантирует долговечную коррозионную стойкость в условиях, не содержащих агрессивных паров, кислот или солей.

Преимущества

• Интегрированные лепестки исключают необходимость дополнительных крепёжных деталей - снижают время монтажа и риск потери комплектующих
• Оцинкованная сталь 0,8 мм обеспечивает достаточную прочность при минимальном весе
• Равномерный внутренний радиус 100 мм позволяет прокладывать кабели без перегибов и повреждений изоляции
• Серый цвет не требует окраски после монтажа - готов к использованию сразу
• Поддерживает модульную сборку - легко расширяемая система

Ограничения применения

• Не предназначена для наружной установки - даже при УХЛ-исполнении не рассчитана на постоянное воздействие осадков, солнечной радиации или солевых туманов
• Запрещён монтаж в агрессивных средах: химических цехах, водоочистных сооружениях, морских портах
• Не совместим с лотками других производителей - отличаются толщина стенок, форма лепестков и шаг крепления
• Не использовать в качестве опоры для тяжёлых кабельных bundles свыше 15–20 кг на один ответвитель - возможна деформация

Примеры использования

• Разводка силовых кабелей от главного лотка к группе станков в цеху
• Обход препятствий (колонн, труб) в офисных зданиях через перекрёстные участки трассы
• Соединение нескольких рядов кабельных лотков в серверной комнате
• Формирование распределительных узлов в системах автоматизации и управления

Практические советы

• Перед монтажом проверьте, чтобы все лотки имели одинаковый профиль - даже небольшое отклонение по высоте (например, 48 мм вместо 50 мм) нарушает герметичность стыка
• При прокладке большого количества кабелей используйте крышку - она снижает нагрузку на лепестки и защищает от пыли и случайных ударов
• Не затягивайте лепестки слишком сильно - они не предназначены для регулировки зазора, а лишь для фиксации
• Артикулы lo0113, xd50*150 и xd50-150 - это разные обозначения одного продукта; при заказе указывайте любое из них
• Для длительной службы в помещениях с повышенной влажностью (например, венткамеры) дополнительно покрывайте стыки силиконовым герметиком - хотя это не предусмотрено конструкцией, практика показывает эффективность
