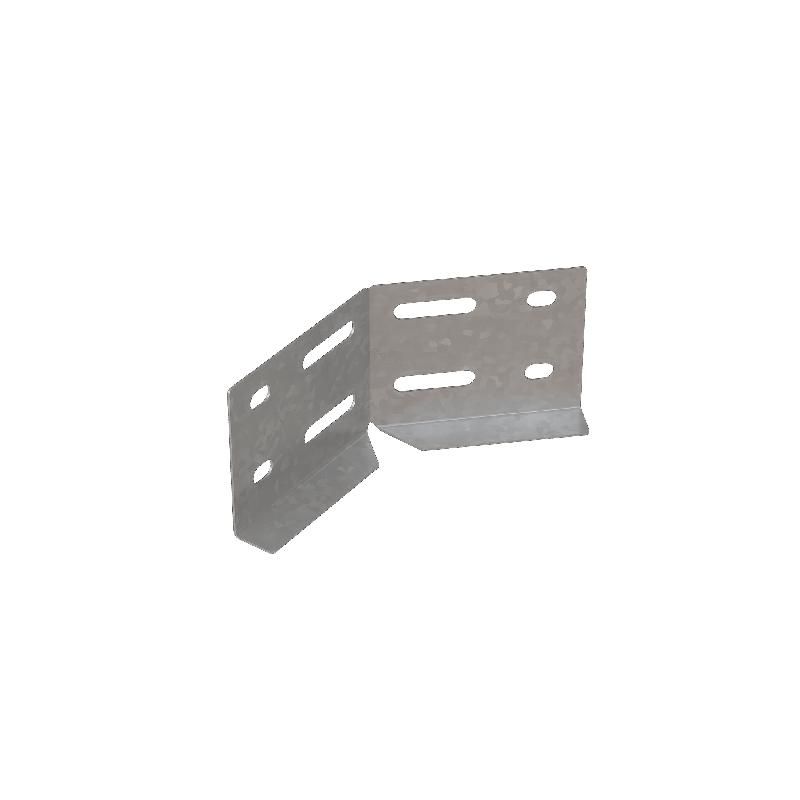

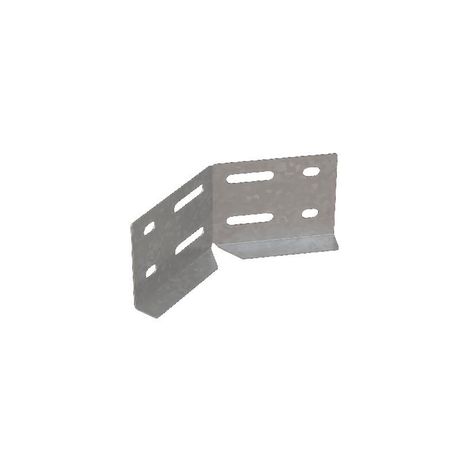

Регулируемый горизонтальный соединитель для лестничного лотка H100 s:1,2 мм N | LSPNL3 КМ - Профиль КМ-Профиль LO41877

Соединитель регулируемый горизонтальный для лестничного лотка H100 сталь 1.2 мм КМ-профиль обеспечивает гибкую сборку кабельных трасс в горизонтальной плоскости, позволяя изменять направление лотка без резки или сварки. Продукт предназначен для внутренней прокладки кабелей в промышленных, офисных и жилых зданиях.

Назначение и область применения

Соединитель регулируемый горизонтальный для лестничного лотка H100 сталь 1.2 мм КМ-профиль применяется для создания поворотов и Т-образных ответвлений в горизонтальной плоскости. Он позволяет адаптировать кабельную трассу под существующие архитектурные элементы - колонны, перегородки, трубы - без демонтажа участков лотка. Подходит для систем с высотой борта 100 мм, используемых в помещениях с умеренной влажностью и минимальным уровнем химической агрессии.

Технические характеристики

• Высота борта лотка: 100 мм
• Материал: оцинкованная сталь по методу Сендзимира
• Толщина материала: 1,2 мм
• Тип соединения: регулируемый горизонтальный
• Класс защиты по ГОСТ 15150-69: УХЛ (умеренный климат, внутри помещений)

Совместимость и монтаж

Соединитель регулируемый горизонтальный для лестничного лотка H100 сталь 1.2 мм КМ-профиль совместим только с лестничными лотками того же типа и высоты - 100 мм. Монтаж выполняется болтовым соединением через предварительно просверленные отверстия. Для фиксации используются стандартные болты M8 или M10 (не входят в комплект). Регулировка осуществляется путём ослабления креплений, установки нужного угла и последующего затяжения. Не требует специальных инструментов - достаточно гаечного ключа.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ 15150-69 для эксплуатации в условиях класса УХЛ - то есть в закрытых помещениях с контролируемой температурой и влажностью. Оцинкование по методу Сендзимира гарантирует равномерное покрытие и долговечность против коррозии в сухих и слабоагрессивных средах. Соответствие нормам обеспечивает безопасность при использовании в системах электроснабжения зданий.

Преимущества

• Устраняет необходимость резки и сварки лотка - экономит время и снижает риск повреждения кабелей
• Гибкая регулировка угла поворота - позволяет точно выстраивать трассу под реальные условия
• Стальная конструкция с цинковым покрытием - прочна, устойчива к механическим нагрузкам
• Поддерживает модульную систему - легко интегрируется с другими элементами КМ-Профиля

Ограничения применения

• Не предназначена для наружной установки - не выдерживает постоянного воздействия осадков, прямого солнца и перепадов температур
• Не рекомендуется для сред с высокой концентрацией кислот, щелочей или солей - например, в химических цехах или на морских терминалах
• Не подходит для лотков с высотой борта отличной от 100 мм - требуется точное соответствие
• Не рассчитана на частые перемещения после монтажа - фиксируется окончательно

Примеры использования

• Обход колонны в административном здании - поворот трассы на 90° с помощью одного соединителя
• Формирование Т-образного ответвления от основной трассы к распределительному шкафу
• Переход между двумя параллельными рядами лотков в серверной комнате
• Адаптация трассы вокруг вентиляционных каналов в офисном комплексе

Практические советы

• Перед монтажом проверьте, что все лотки имеют одинаковую высоту - 100 мм - и тип профиля
• Затягивайте болты равномерно, чтобы избежать деформации металла
• Если угол поворота больше 90°, используйте два соединителя подряд - это снизит нагрузку на кабели
• Для длительной службы в помещениях с повышенной запылённостью периодически протирайте поверхность от пыли - она может задерживаться в зонах соединения
• Соединитель регулируемый горизонтальный для лестничного лотка H100 сталь 1.2 мм КМ-профиль лучше применять в составе единой системы - сочетайте с аналогичными элементами КМ-Профиля для гарантированной совместимости
