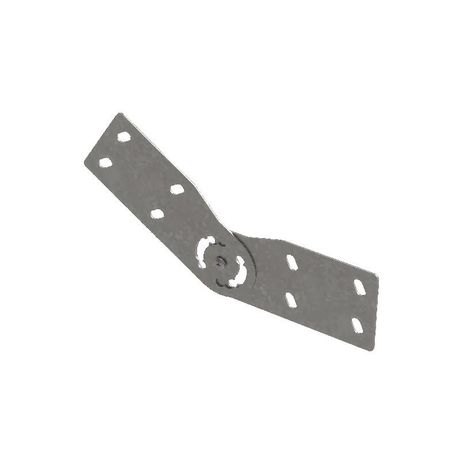

Комплект шарнирных соединителей для лестничного лотка H100 s:1,5 мм N | LSHS3 КМ - профиль КМ-Профиль LO42160

Комплект шарнирных соединителей для лестничного лотка H100 толщиной 1,5 мм LSHS3 N от КМ-Профиля предназначен для создания гибких переходов в вертикальной плоскости при прокладке кабельных трасс. Этот элемент системы позволяет изменить направление лотка под углом, сохраняя целостность и доступ к кабелям.

Назначение и область применения

Комплект шарнирных соединителей для лестничного лотка H100 толщиной 1,5 мм LSHS3 N применяется там, где требуется изменить высоту кабельной трассы - например, при переходе между этажами, уклонами или перепадами уровня. Подходит для установки в помещениях: офисах, производственных зонах, жилых комплексах, торговых центрах. Не рекомендуется для использования на открытом воздухе или в условиях повышенной влажности, агрессивных паров или химических воздействий.

Технические характеристики

• Высота борта лотка: 100 мм
• Толщина материала: 1,5 мм
• Материал: сталь оцинкованная по методу Сендзимира
• Количество элементов в комплекте: 2 пластины с отверстиями + крепёж (болты, гайки, шайбы)
• Стандарт климатического исполнения: УХЛ (по ГОСТ 15150-69)

Совместимость и монтаж

Комплект шарнирных соединителей для лестничного лотка H100 толщиной 1,5 мм LSHS3 N совместим только с лотками того же типа и размера - H100, толщиной 1,5 мм, производства КМ-Профиля. Для соединения двух лотков требуется два комплекта: один - для верхнего крепления, второй - для нижнего. Монтаж выполняется путём выравнивания кромок лотков, фиксации пластин через отверстия с помощью входящего в комплект крепежа. Необходимо соблюдать равномерную затяжку болтов, чтобы избежать деформации.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ 15150-69 по климатическому исполнению УХЛ, что гарантирует надёжную работу в закрытых помещениях с контролируемой температурой и влажностью. Оцинкование по методу Сендзимира обеспечивает долговечную антикоррозийную защиту. Соответствие стандартам подтверждено производителем, сертификаты доступны на запрос.

Преимущества

• Устойчивость к механическим нагрузкам благодаря прочной оцинкованной стали
• Готовый комплект - всё необходимое для сборки включено, не требует доп purchases
• Обеспечивает плавный и безопасный переход кабелей без острых изгибов
• Поддерживает модульную систему кабельных трасс - легко масштабируется и адаптируется

Ограничения применения

• Не предназначены для внешней установки - риск коррозии при контакте с осадками
• Не подходят для агрессивных сред: химические цеха, водоочистные сооружения, подвалы с постоянной сыростью
• Работают только с лотками H100 толщиной 1,5 мм; несовместимы с другими толщинами или профилями
• Не обеспечивают герметичность - не используются в системах, требующих IP-защиты

Примеры использования

• Переход между этажами в офисном здании - лоток меняет уровень на 1–2 метра
• Спуск кабелей от потолочного короба к полу в производственном цеху
• Создание пандуса для кабелей вдоль лестницы в торговом центре
• Соединение горизонтальных участков трассы с перепадом высот у оборудования

Практические советы

• Перед монтажом проверьте, что кромки лотков точно совпадают по уровню - иначе возникнет перекос
• Используйте два комплекта на каждый переход: один сверху, другой снизу - так исключается провисание
• При необходимости увеличения жёсткости можно дополнительно зафиксировать соединители саморезами к несущей конструкции
• Не используйте этот комплект для поворотов в горизонтальной плоскости - он рассчитан только на вертикальные перемещения
• Проверяйте наличие всех деталей перед началом работ - комплект содержит именно те метизы, которые нужны для этой модели
