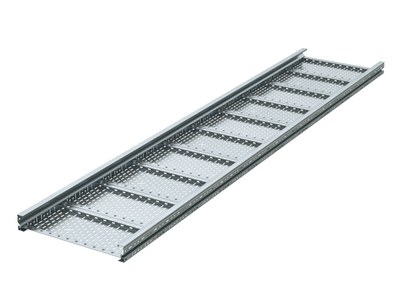

Лоток перфорированный 1000х100 L6000 сталь 1.5мм тяжелый (лонжерон) оцинк. ДКС USM610

Лоток кабельный листовой перфорированный 1000х100х6000х1,5мм, лонжерон DKC, оцинкованная сталь - это прочная и долговечная система для прокладки силовых и управляющих кабелей на больших расстояниях. Благодаря усиленной конструкции и оцинкованному покрытию, этот лоток подходит для тяжелых условий эксплуатации на промышленных объектах, верфях и в портовых зонах. Артикул usm610 относится к серии U5 Combitech от бренда DKC.

Назначение и область применения

Лоток предназначен для прокладки большого количества кабелей на протяженных трассах с большим шагом опор. Подходит для установки в производственно-складских помещениях, на заводах, в портах, на судостроительных верфях и других местах с высокой нагрузкой и агрессивной средой. Перфорированная конструкция обеспечивает естественную вентиляцию, снижает нагрев кабелей и позволяет легко проводить осмотр и обслуживание.

Технические характеристики

• Размеры: длина 6000 мм, ширина 100 мм, высота 100 мм
• Толщина стали: 1,5 мм - повышенная жесткость для работы на длинных пролетах
• Полезное сечение: 80 000 мм2 - возможность прокладки крупных пучков кабелей
• Материал: оцинкованная сталь, покрытие выполнено горячим цинкованием по методу Сендзимира
• Необходимая несущая способность: до 170 кг/м на пролете 6 м; до 70 кг/м на пролете 9 м
• Перфорация: есть на боковых стенках и в монтажной части - для фиксации кронштейнов и вентиляции
• Цвет: серый
• Огнестойкость: да - материал не поддерживает горение
• Исполнение: без соединительного элемента - требует самостоятельной сборки с использованием аксессуаров

Совместимость и монтаж

Лоток не имеет встроенных соединителей - для сборки трассы необходимо использовать специальные комплектующие серии U5 Combitech: муфты, углы, переходники и крепления. Монтажная перфорация позволяет закреплять лоток на кронштейнах, подвесах или крепежных планках с шагом до 1,5 м. Усиленное исполнение и толщина 1,5 мм позволяют применять лоток на пролетах до 9 метров без прогиба. Для точного выравнивания рекомендуется использовать уровень и проверять геометрию перед затяжкой болтов.

Безопасность и стандарты

Лоток соответствует требованиям ГОСТ 30546.1-98 по сейсмоустойчивости. Сертифицирован Российским морским регистром судоходства - допущен к применению на судах и береговых объектах портовой инфраструктуры. Огнестойкость обеспечивается за счет негорючего материала. Цинкование по методу Сендзимира гарантирует равномерное и плотное покрытие, исключающее образование микротрещин и раннюю коррозию.

Преимущества

• Высокая механическая прочность благодаря толщине 1,5 мм и усиленным лонжеронам
• Отличная теплоотводящая способность - перфорация снижает температуру внутри трассы
• Долговечность - оцинковка по методу Сендзимира защищает от коррозии даже в условиях повышенной влажности
• Простота доступа к кабелям - можно менять, ремонтировать или добавлять провода без демонтажа всей системы
• Подходит для сложных маршрутов - совместим с широким спектром аксессуаров DKC

Ограничения применения

Лоток не предназначен для прямого контакта с открытым пламенем или высокотемпературными источниками. Несмотря на огнестойкость, он не является противопожарной преградой. Не следует использовать в средах с постоянным воздействием кислот, щелочей или хлора - оцинковка может разрушаться. Также требуется соблюдать минимальную длину пролета - при слишком маленьком шаге опор (менее 1 м) использование этого лотка экономически нецелесообразно.

Примеры использования

• Прокладка силовых кабелей между цехами на металлургическом комбинате
• Кабельная трасса в портовом терминале - подъемники, краны, системы управления
• Электроснабжение производственной линии на пищевом предприятии с частой мойкой оборудования
• Система связи и автоматизации на судне - соответствие требованиям морского регистра

Практические советы

• При расчете нагрузки учтите вес кабелей + запас на будущее расширение трассы - не загружайте лоток более чем на 60–70% от полезного сечения
• Для прокладки на пролетах 8–9 м используйте дополнительные поддерживающие кронштейны каждые 1,5–2 м
• При монтаже на потолке или стене применяйте анкерные крепления, рассчитанные на вес лотка с кабелями
• Соединяйте участки лотка только с помощью оригинальных аксессуаров серии U5 Combitech - это сохраняет целостность конструкции и гарантию
• Проверьте посадочные отверстия перед установкой - они должны точно совпадать с диаметром крепежа (обычно M8–M10)
