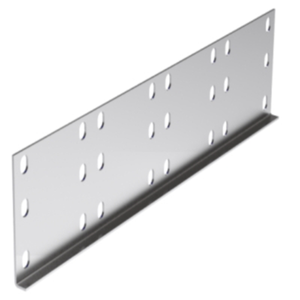

Соединитель горизонтальный U5 Combitech H100 L400 DKC UGH410

Соединитель горизонтальный для кабельных лотков высота 100 мм длина 400 мм от бренда DKC (ДКС), артикул ugh410, предназначен для надёжного соединения продольных участков универсальных кабельных лотков системы U5 Combitech. Изготовлен из нержавеющей стали с горячим цинкованием, обеспечивает долговечную работу в агрессивных средах.

Назначение и область применения

Этот соединитель используется для соединения двух секций кабельного лотка в одну сплошную трассу. Подходит для систем U5 Combitech с высотой стенки 100 мм. Применяется в промышленных объектах: на заводах, в распределительных пунктах, на конвейерах, в энергообъектах - там, где требуется устойчивая и защищённая прокладка силовых и слаботочных кабелей.

Технические характеристики

• Высота: 100 мм - соответствует стандартной высоте лотков системы U5 Combitech
• Длина: 400 мм - позволяет соединить два лотка с минимальным зазором
• Материал: нержавеющая сталь - устойчива к коррозии и механическим повреждениям
• Покрытие: горячее цинкование - дополнительно защищает поверхность от воздействия влаги и химикатов
• Толщина материала: 2,5 мм - обеспечивает жесткую конструкцию без деформаций
• Тип соединения: винтовой - фиксация с помощью болтов и гаек
• Тип соединителя: продольный - соединяет лотки вдоль оси трассы
• Цвет: серый - единый внешний вид с другими элементами системы
• Климатическое исполнение: ОМ2 / У2 / УХЛ2 / ХЛ2 - работает при температуре от –40C до +40C, в условиях повышенной влажности и запылённости
• Количество отверстий: 8 - равномерно расположены для равномерного распределения нагрузки

Совместимость и монтаж

Соединитель ugh410 совместим исключительно с лотками и аксессуарами системы U5 Combitech высотой 100 мм. Для сборки требуются:

• Гайки М6 (артикул СМ100600)
• Болты М6×16 (артикул СМ010616)

Монтаж выполняется путём выравнивания кромок лотков, установки соединителя сверху и фиксации через перфорированные отверстия. Необходимо затягивать болты равномерно, чтобы избежать перекоса. Крепление не требует специального инструмента - достаточно обычного ключа на 10 мм.

Безопасность и стандарты

Изделие соответствует требованиям по электробезопасности и механической прочности для промышленных систем прокладки кабелей. Климатические классы ОМ2/У2/УХЛ2/ХЛ2 позволяют использовать его в помещениях с контролируемым микроклиматом, на открытых площадках и в холодных регионах. Соответствие материалам нержавеющей стали и цинкованию гарантирует отсутствие выделений токсичных веществ при нагреве.

Преимущества

• Высокая прочность благодаря толщине металла 2,5 мм и качественной стали
• Двойная защита от коррозии: нержавеющая сталь + горячее цинкование
• Стандартные крепёжные элементы - легко заменить при необходимости
• Перфорация с 8 отверстиями - обеспечивает равномерную нагрузку и предотвращает деформацию
• Совместимость с целой серией U5 Combitech - можно комбинировать с крышками, углами, переходниками

Ограничения применения

• Не подходит для лотков других систем (например, U1, U3, U7) - даже при одинаковой высоте 100 мм
• Не рекомендуется для вертикальных соединений - предназначен только для горизонтальной прокладки
• Не является герметичным - не используйте в местах постоянного контакта с жидкостью без дополнительной защиты
• Запрещено применять в качестве опоры для тяжёлых устройств - только для соединения лотков

Примеры использования

• Соединение двух участков лотка на производственной линии с частыми перемещениями оборудования
• Прокладка кабелей в технологическом коридоре с высокой влажностью и возможными брызгами воды
• Обустройство трассы в холодильном цеху - благодаря климатическому исполнению ХЛ2
• Расширение существующей кабельной трассы без демонтажа основного участка

Практические советы

• Перед монтажом проверьте, что края лотков ровные - иначе соединитель будет перекошен, и крепления будут работать на изгиб
• Используйте только указанные болты и гайки - другие размеры могут повредить резьбу или не обеспечить нужную плотность
• При работе в агрессивной среде периодически проверяйте состояние крепёжа - особенно после длительной эксплуатации
• Если лоток установлен на потолке, учитывайте вес всей трассы - соединитель ugh410 рассчитан на нагрузку, но не на подвеску
• Для удобства сборки можно заранее собрать комплект: один соединитель + две гайки + два болта - так меньше шансов потерять детали
