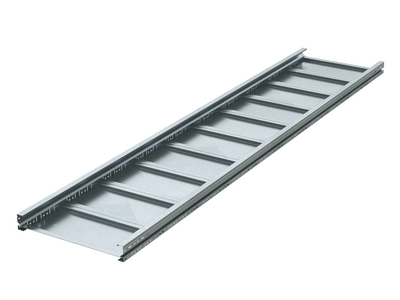

Лоток неперфорированный 400х100 L6000 сталь 1.5мм тяжелый (лонжерон) ДКС UNM614

Лоток листовой неперфорированный сталь 1.5мм, лонжерон, L6000мм, размеры 100х400мм или 400х100мм от DKC (ДКС), артикул unm614, предназначен для надежной прокладки силовых и управляющих кабелей на протяженных участках в условиях повышенных механических нагрузок и агрессивной среды.

Назначение и область применения

Этот лоток используется там, где требуется высокая прочность и долговечность: на промышленных предприятиях, в портах, на верфях, в крупных складских комплексах и на объектах с длительными трассами кабельной прокладки. Подходит для прокладки тяжелых кабелей, включая силовые, контрольные и коммуникационные. Конструкция рассчитана на работу в условиях вибраций, ударных нагрузок и воздействия внешней среды.

Технические характеристики

• Материал: сталь оцинкованная горячим способом по методу Сендзимира - обеспечивает стойкость к коррозии даже в агрессивной среде;
• Толщина стенки: 1,5 мм - увеличенная для усиления жесткости и несущей способности;
• Размеры сечения: 100×400 мм или 400×100 мм - можно монтировать как горизонтально, так и вертикально;
• Длина: 6000 мм - позволяет минимизировать количество стыков на трассе;
• Полезное сечение: 32 000 мм2 - достаточное для размещения большого количества кабелей;
• Огнестойкость: да - материал не поддерживает горение, соответствует требованиям пожарной безопасности;
• Цвет: серый - стандартный цвет оцинкованной стали, не требует окраски;
• Климатическое исполнение: ОМ2 / У2 / УХЛ2 / ХЛ2 - работает при температуре от −50C до +50C, в условиях повышенной влажности и запыленности;
• Наличие NATO-монтажных отверстий - совместим с системами крепления по военным стандартам, упрощает установку на металлоконструкции;
• Исполнение: без разъема - требует дополнительного фурнитуры для соединений и переходов.

Совместимость и монтаж

Лоток листовой неперфорированный сталь 1.5мм, лонжерон, L6000мм, размеры 100х400мм или 400х100мм - часть серии U5 Combitech от DKC. Монтируется на опоры, кронштейны или крепится к несущим конструкциям через NATO-отверстия. Для соединения между собой применяются специальные болтовые стыки и комплектующие серии U5. Установка возможна как на горизонтальных, так и на вертикальных участках. Благодаря усиленному исполнению, лоток выдерживает большие пролеты без прогиба - до 6 м при нагрузке 170 кг/м, до 9 м - 70 кг/м. Кабели укладываются после монтажа, доступ к ним осуществляется снизу или сверху.

Безопасность и стандарты

• Соответствует ГОСТ 30546.1-98 - требования к сейсмоустойчивости и механической прочности;
• Имеет свидетельство Российского морского регистра судоходства - допущен к применению на морских и речных судах, причалах и портовых объектах;
• Огнестойкий материал - не распространяет пламя, не выделяет токсичных газов при нагреве;
• Горячее цинкование по методу Сендзимира - гарантирует равномерное и плотное покрытие, защищающее сталь от электрохимической коррозии.

Преимущества

• Высокая несущая способность благодаря усиленному профилю и толщине 1,5 мм - идеален для тяжелых кабельных трасс;
• Отсутствие перфорации снижает риск попадания влаги, пыли и посторонних предметов внутрь лотка;
• Оцинковка по методу Сендзимира - самое стойкое защитное покрытие среди аналогов, продлевает срок службы до 30+ лет;
• NATO-отверстия позволяют использовать универсальные системы крепления, в том числе от зарубежных производителей;
• Длинная секция 6 м - меньше точек стыковки, выше скорость монтажа и ниже риск утечки защиты в швах.

Ограничения применения

• Не предназначена для прокладки внутри помещений с постоянным контактом с открытым огнем или высокотемпературными источниками (например, печи, котлы);
• Без разъема - требует обязательного использования дополнительных элементов (уголки, тройники, муфты) для изменения направления трассы;
• Запрещено использование в местах с частым химическим воздействием кислот, щелочей или солевых растворов - хотя оцинковка устойчива, она не вечна в экстремальных условиях;
• Не рекомендуется для монтажа в зонах с активной вибрацией без демпферных прокладок - хоть лоток прочный, передача вибрации на кабели может вызвать повреждение изоляции.

Примеры использования

• Прокладка силовых кабелей на заводе по производству судов - трасса длиной более 100 м, нагрузка до 150 кг/м;
• Кабельные каналы в портовом терминале - лоток установлен на эстакадах, выдерживает ветровые и морские нагрузки;
• Складской комплекс с автоматизированной логистикой - лоток закреплен на потолочных конструкциях, служит основой для управления конвейерами и датчиками;
• Объекты ЖКХ с подземными этажами - используется в канализационных коллекторах и насосных станциях благодаря устойчивости к влажности.

Практические советы

• При выборе ориентации сечения (100×400 или 400×100) учитывайте свободное пространство: широкая сторона 400 мм лучше для большого числа кабелей, узкая 100 мм - для ограниченных пространств;
• Для монтажа на пролетах больше 6 м используйте дополнительные поддерживающие кронштейны - даже усиленный лоток имеет предел прогиба;
• При использовании в морских условиях проверьте соответствие всех крепежных элементов классу коррозионной стойкости A4/AISI 316L - сталь лотка устойчива, но болты могут corrode быстрее;
• Не забудьте предусмотреть компенсаторы теплового расширения на трассах длиной более 50 м - особенно при перепадах температур;
• Артикул unm614 - совместим с другими изделиями серии U5 Combitech от DKC; все аксессуары (уголки, крышки, переходы) должны быть того же производителя для сохранения герметичности и несущих характеристик.
