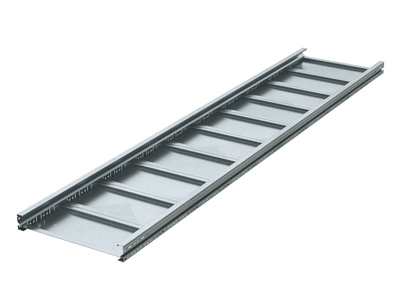

Лоток неперфорированный 500х100 L6000 сталь 1.5мм тяжелый (лонжерон) гор. оцинк. ДКС UNM615HDZ

Лоток листовой неперфорированный стальной горячеоцинкованный 1.5мм, лонжерон, L6000мм, 100x500мм или 500x100мм от DKC (ДКС), артикул unm615hdz, предназначен для надежной прокладки силовых и управляющих кабелей на протяженных участках в тяжелых условиях - особенно там, где важна механическая прочность и долговечность.

Назначение и область применения

Этот лоток используется для прокладки кабелей на больших расстояниях - в промышленных зонах, на верфях, в портовых терминалах, на складах и производствах с высокой нагрузкой. Подходит для систем, требующих жесткой фиксации и защиты от внешних воздействий. Благодаря усиленному исполнению и высокой несущей способности, лоток применяется там, где обычные кабельные каналы недостаточно прочны.

Технические характеристики

• Материал: сталь оцинкованная - основа с защитным слоем цинка, устойчивая к коррозии;
• Толщина стенки: 1,5 мм - увеличенная для повышения жесткости и сопротивления деформации;
• Защитное покрытие: горячее цинкование - равномерный слой цинка, защищающий металл даже при механических повреждениях;
• Размеры: 100×500 мм или 500×100 мм - можно устанавливать как широким, так и узким ребром вверх, в зависимости от нагрузки и условий монтажа;
• Длина: 6000 мм - одна секция без стыков, снижает количество соединений и точки отказа;
• Полезное сечение: 40 000 мм2 - достаточное для прокладки большого количества кабелей;
• Огнестойкость: да - материал не поддерживает горение, сохраняет целостность при температурном воздействии;
• Исполнение: без разъема - требуется использование дополнительных элементов для соединения;
• NATO монтажные отверстия: есть - стандартизованные отверстия для быстрого крепления к опорам и несущим конструкциям;
• Цвет: серый - единый цвет оцинкованной стали после обработки;
• Климатическое исполнение: ОМ1/У1/УХЛ(1,5)/ХЛ1 - работает при температурах от –60C до +40C, в условиях повышенной влажности, соленого воздуха и агрессивной среды.

Совместимость и монтаж

Лоток совместим с комплектующими серии U5 Combitech: углы, переходники, кронштейны и крепежи NATO. Монтаж выполняется на несущие конструкции через отверстия NATO с помощью болтов M8–M10. Установка возможна как горизонтально, так и вертикально. Для прямых участков рекомендуется шаг опор не более 3 м при максимальной нагрузке; при пролете 6 м допустима нагрузка до 170 кг/м, при 9 м - до 70 кг/м. Соединение между секциями осуществляется с использованием специальных муфт или сварки - сам лоток не имеет встроенных замков.

Безопасность и стандарты

• Соответствует ГОСТ 30546.1-98 по сейсмоустойчивости - прошел тестирование на вибрационные нагрузки;
• Подтвержден сертификатом Российского морского регистра судоходства - допущен к применению на морских объектах и судах;
• Не выделяет токсичных веществ при нагреве - безопасен для закрытых помещений;
• Пожаробезопасен - не распространяет пламя, не поддерживает горение.

Преимущества

• Высокая несущая способность благодаря усиленному исполнению и толщине 1,5 мм - выдерживает значительные нагрузки без прогиба;
• Горячее цинкование гарантирует срок службы более 25 лет даже в агрессивной среде - идеально для морских, химических и влажных объектов;
• Открытая форма лотка обеспечивает легкий доступ к кабелям для обслуживания и диагностики;
• Стандартные отверстия NATO позволяют использовать универсальные крепления - экономят время на монтаже;
• Одинаковая грузоподъемность при установке 100×500 мм и 500×100 мм - гибкость в выборе ориентации;
• Длинная секция 6 м минимизирует стыки - снижает риск утечки, коррозии и потери жесткости.

Ограничения применения

• Не предназначена для внутренней проводки в жилых домах - слишком массивна и дорога для таких задач;
• Требует точного расчета шага опор - при превышении допустимого пролета возможен прогиб;
• Не подходит для частых изгибов под малым радиусом - для этого нужны специализированные изгибы или гибкие лотки;
• Без разъема - необходимо дополнительно приобретать соединители и крепежи;
• Запрещено использовать в местах с постоянным контактом с открытым огнем или расплавленным металлом - хотя огнестойкий, он не рассчитан на прямое тепловое воздействие выше 800C.

Примеры использования

• Прокладка силовых кабелей на заводе по переработке нефти - устойчив к коррозии от паров и влаги;
• Кабельная трасса на причале порта - выдерживает соленый воздух и вибрацию от погрузчиков;
• Система управления на судне - соответствует требованиям морского регистра;
• Производственный корпус с тяжелым оборудованием - выдерживает нагрузку от множества кабелей и механических ударов;
• Аварийные системы освещения в шахтах - надежная работа при вибрациях и перепадах температур.

Практические советы

• При выборе направления установки (100×500 или 500×100) - используйте вариант 500×100, если нужна максимальная жесткость при большой нагрузке;
• Обязательно проверьте посадочные отверстия под крепеж - они должны точно совпадать с вашими кронштейнами;
• Для длинных трасс с несколькими секциями - используйте один тип крепления по всей длине, чтобы избежать перекосов;
• При монтаже в сырых помещениях - контролируйте герметичность стыков, даже если лоток неперфорированный - капли воды могут попадать через щели;
• Не забудьте предусмотреть запас свободного объема внутри лотка - не заполняйте сечение более чем на 60%, чтобы обеспечить теплоотдачу и удобство обслуживания.
