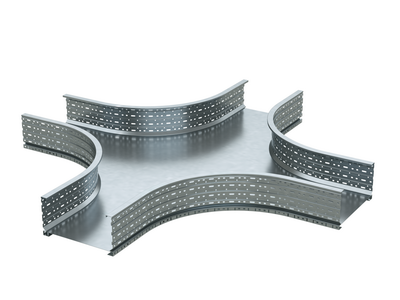

Ответвитель для лотка Х-образ. горизонт. 100х500 R-660 гор. цинк DKC USX615HDZ ДКС

Ответвитель Х-образный листовой 100х500, R660, горячеоцинкованный от DKC (ДКС) — компонент системы U5 Combitech для организации сложных кабельных трасс с поворотами и ответвлениями. Прочная листовая конструкция обеспечивает надежную защиту кабелей, а горячее цинкование гарантирует долгую службу в агрессивных средах.

Назначение и область применения

Ответвитель Х-образный листовой 100х500, R660, горячеоцинкованный предназначен для создания перекрестных переходов и ответвлений в кабельных трассах систем U5 Combitech. Подходит для прокладки силовых, контрольных и коммуникационных кабелей на объектах с высокими требованиями к надежности: промышленные предприятия, энергообъекты, транспортные узлы, объекты с повышенной влажностью.

Технические характеристики

• Тип: Ответвитель X-образный
• Размеры: высота 100 мм, ширина 500 мм, внутренний радиус изгиба 500 мм
• Материал: нержавеющая сталь
• Покрытие: горячее цинкование методом погружения
• Толщина лонжерона: 1,5 мм
• Исполнение: усиленное — рассчитано на большие нагрузки и протяженные участки
• Монтажные отверстия: наличие NATO-отверстий для быстрого крепления
• Огнестойкость: соответствует требованиям к огнестойкости
• Климатическое исполнение: ОМ1 / У1 / УХЛ(1,5) / ХЛ1 — работает при экстремальных температурах и влажности
• Цвет: серый

Совместимость и монтаж

Ответвитель Х-образный листовой 100х500, R660, горячеоцинкованный совместим исключительно с лотками серии U5 Combitech с высотой борта 100 мм и шириной 500 мм. Монтаж осуществляется через перфорированные NATO-отверстия — они обеспечивают точное выравнивание и жесткое соединение без люфтов. Благодаря продуманной перфорации с учётом термокомпенсации, элементы не деформируются при перепадах температур. Для сборки требуется стандартный крепёж M8/M10, подходящий по шагу отверстий.

Безопасность и стандарты

Ответвитель Х-образный листовой 100х500, R660, горячеоцинкованный имеет подтверждённую огнестойкость и соответствует требованиям к использованию в зонах с риском возгорания. Климатические классы ОМ1/У1/УХЛ(1,5)/ХЛ1 указывают на допустимую работу в условиях от -40°C до +40°C, при высокой влажности и атмосферном загрязнении. Гальванопокрытие соответствует ГОСТ 9.306 и обеспечивает защиту от электрохимической коррозии.

Преимущества

• Плавный радиус 500 мм снижает механическое напряжение на кабелях при прокладке и изгибах
• Горячее цинкование даёт защиту на 30–50 лет — особенно важно в помещениях с конденсатом, на открытых площадках и в химически активной среде
• Усиленная конструкция с толщиной лонжерона 1,5 мм выдерживает значительные весовые нагрузки
• NATO-отверстия ускоряют установку и минимизируют время монтажа
• Листовое исполнение предотвращает провисание кабелей и защищает от внешнего механического воздействия

Ограничения применения

• Не совместим с другими сериями лотков (например, U3, U7, S5) — требует точного соответствия габаритам U5 Combitech
• Не предназначен для частичного заполнения: максимальная загрузка должна соблюдаться согласно нормам прокладки кабелей в лотках
• При монтаже в местах с постоянным контактом с кислотными или щелочными растворами рекомендуется дополнительная защита — цинк не устойчив к сильнокислой среде
• Не используется как самостоятельный несущий элемент — только как часть полноценной трассы с опорами и креплениями

Примеры использования

• Обустройство кабельной трассы в цехе с несколькими технологическими линиями — ответвление от основного лотка к станкам
• Проход кабелей между смежными корпусами с перепадом уровней — использование в качестве перекрёстного перехода
• Электрооборудование на открытых площадках (энергостанции, насосные станции) — благодаря коррозионной стойкости покрытия
• Подземные кабельные каналы с высокой влажностью — где обычные изделия быстро разрушаются

Практические советы

• Проверьте перед монтажом соответствие ширины и высоты лотков — ответвитель рассчитан именно на 100×500 мм, другие размеры не подойдут
• При необходимости увеличить прочность крепления используйте два болта на каждое NATO-отверстие
• Не перегружайте внутреннее пространство — сохраняйте минимальный радиус изгиба 500 мм, чтобы не повредить изоляцию кабелей
• При работе в холодном климате (до -40°C) проверяйте герметичность соединений — возможна конденсация внутри
• При замене старого оборудования — этот ответвитель можно использовать вместо аналогов других брендов, если габариты и тип крепления совпадают
