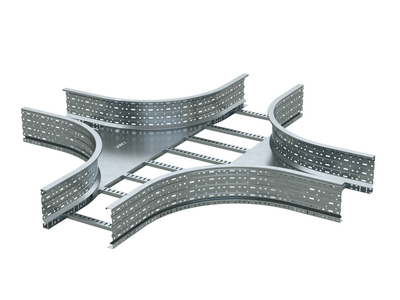

Ответвитель Х-образный лестничный 80х500 R=660мм горячеоцинкованный - ULX685HDZ ДКС

Ответвитель Х-образный лестничный 80х500 R660 горячеоцинкованный - компонент системы U5 Combitech от DKC, предназначенный для организации сложных кабельных трасс с поворотами и ответвлениями. Благодаря прочному оцинкованному корпусу и перфорированной конструкции, он надежно работает в агрессивных средах и совместим с лотками того же формата.

Назначение и область применения

Ответвитель Х-образный лестничный 80х500 R660 горячеоцинкованный используется для создания перекрестных переходов и ответвлений в кабельных трассах. Он позволяет менять направление кабельной сети на 90° в двух плоскостях одновременно, сохраняя целостность проводов и удобство прокладки. Применяется в промышленных объектах: на заводах, в энергообъектах, в системах автоматизации, где требуется гибкая маршрутизация кабелей. Подходит для установки внутри помещений и на открытых площадках при соблюдении условий климатического исполнения.

Технические характеристики

• Внутренний радиус изгиба: 500 мм - обеспечивает плавный переход кабелей без перегибов
• Ширина лотка: 500 мм - соответствует стандартным лоткам серии U5 Combitech
• Высота борта: 80 мм - совместима с лотками этого размера
• Материал: сталь оцинкованная - основа конструкции из прочной стали
• Покрытие: горячее цинкование - защита от коррозии методом погружения в расплавленный цинк
• Толщина лонжерона: 1,5 мм - гарантирует жесткость и долговечность при нагрузке
• Тип профиля: перфорированный - способствует вентиляции и снижает вес
• Тип бокового профиля: открытый - упрощает доступ к кабелям и монтаж
• Климатическое исполнение: ОМ1 / У1 / УХЛ(1,5) / ХЛ1 - допускает работу при температурах от −40C до +40C, в условиях повышенной влажности и атмосферных осадков
• Цвет: серый - единый цветовой ряд с другими элементами серии U5 Combitech

Совместимость и монтаж

Ответвитель Х-образный лестничный 80х500 R660 горячеоцинкованный предназначен исключительно для использования с лотками серии U5 Combitech с параметрами 80×500 мм. Монтаж осуществляется путем фиксации на лонжеронах с помощью болтов или саморезов через перфорацию. Наличие широкодиапазонного исполнения и возможности сборки на большие расстояния позволяет использовать его в длинных трассах без потери жесткости. Соединения обеспечивают свободный ход за счет термокомпенсирующей перфорации - это предотвращает деформацию при изменении температуры.

Безопасность и стандарты

Конструкция соответствует требованиям к механической прочности и коррозионной стойкости для промышленного оборудования. Горячее цинкование соответствует ГОСТ 14771 и ISO 1461, что подтверждает срок службы покрытия до 30–50 лет. Климатические классы (УХЛ, ХЛ1) указывают на соответствие нормам для работы в холодном и влажном климате. Электробезопасность обеспечивается за счет отсутствия токопроводящих частей вне зоны кабельной трассы.

Преимущества

• Плавный радиус 500 мм минимизирует риск повреждения изоляции кабелей при прокладке
• Перфорированный профиль снижает массу и улучшает теплоотвод, предотвращая перегрев
• Горячее цинкование обеспечивает длительную защиту от ржавчины - особенно важно в помещениях с высокой влажностью
• Открытое исполнение боковых профилей ускоряет монтаж и обслуживание
• Совместимость с серией U5 Combitech гарантирует точное соединение без дополнительных адаптеров

Ограничения применения

• Не предназначен для использования с лотками других серий или другого размера (например, 100 мм или 300 мм)
• Не рекомендован для установки в местах постоянного воздействия открытого огня или экстремальных температур выше +60C
• Не является герметичным устройством - не подходит для защиты от попадания воды в виде струи или брызг под давлением
• Не рассчитан на подвеску с внешними силовыми нагрузками - все усилия должны передаваться только через лотки

Примеры использования

• Разветвление кабельной трассы в цехе с несколькими станками, требующими питания с разных сторон
• Переход между этажами в многоэтажном производственном здании с использованием вертикальных и горизонтальных участков
• Обустройство кабельной трассы в теплице или холодильном комплексе - благодаря антикоррозийному покрытию
• Подключение датчиков и контроллеров в системах автоматизации, где необходимо несколько направлений прокладки

Практические советы

• При монтаже проверьте, чтобы ширина и высота лотков точно совпадали с 500×80 мм - несоответствие вызовет люфт и снижение жесткости
• Используйте болты с пластиковыми или резиновыми прокладками для защиты кабелей от острых кромок перфораций
• При прокладке большого количества кабелей не заполняйте ответвитель более чем на 60% от внутреннего объема - это сохранит вентиляцию и легкость замены
• Проверяйте состояние цинкового покрытия после транспортировки - при наличии глубоких царапин заделайте их специальной цинкосодержащей краской
• Ответвитель Х-образный лестничный 80х500 R660 горячеоцинкованный от DKC (артикул ulx685hdz) лучше заказывать в комплекте с прямыми лотками - это снизит риск несовместимости и ускорит сборку
