Ответвитель DPX крестообразный 500х80 в комплекте с крепежными элементами и соединительными пластинами, необходимыми для | 36207K DKC ДКС

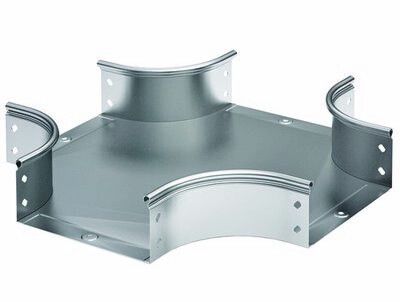

Ответвитель крестообразный DPX 500х80 в комплекте с крепежными элементами и соединительными пластинами - это элемент кабельной трассы из системы S5 Combitech, предназначенный для организации пересечений и ответвлений кабельных путей. Бренд DKC (ДКС) обеспечивает совместимость с другими компонентами серии, а артикул 36207k гарантирует точную замену при ремонте или расширении системы.

Назначение и область применения

Ответвитель крестообразный DPX 500х80 в комплекте с крепежными элементами и соединительными пластинами используется для создания перекрёстков в кабельных трассах - когда один лоток проходит через другой под прямым углом. Также он позволяет делать ответвления: например, от основного маршрута отводится боковая ветвь для подключения оборудования. Применяется в промышленных объектах: на заводах, в цехах, на транспорте, где требуется укладка большого количества кабелей в ограниченном пространстве. Подходит для систем, требующих защиты от механических воздействий и внешней среды.

Технические характеристики

• Тип: крестообразный ответвитель (Х-образный)
• Ширина лотка: 500 мм - соответствует стандартному размеру лотков системы S5 Combitech
• Высота: 80 мм - определяет глубину канала для кабелей
• Внутренний радиус: 100 мм - минимальный радиус изгиба внутри ответвителя, чтобы не повредить кабели при прокладке
• Материал: сталь оцинкованная - обеспечивает прочность и долговечность
• Защитное покрытие: оцинковка горячим способом (по технологии Сендзимира) - устойчиво к коррозии даже в агрессивных условиях
• Цвет: серый - стандартизирован для визуального единства всей системы
• Исполнение: с соединительным разъёмом - готов к установке без доп. деталей

Совместимость и монтаж

Ответвитель DPX 500х80 в комплекте с крепежными элементами и соединительными пластинами полностью совместим с лотками и фитингами системы S5 Combitech. Все компоненты имеют единые размеры и крепёжные отверстия. Монтаж выполняется в три этапа:

1. Установите ответвитель на место пересечения трассы.
2. Закрепите его с помощью входящих в комплект соединительных пластин - они фиксируют ответвитель к основному и боковому лоткам.
3. Затяните болты крепежных элементов - не переусердствуйте, чтобы не деформировать стенки лотка.

Не используйте сторонние крепежи - они могут не подходить по размеру отверстий или вызвать коррозию.

Безопасность и стандарты

Ответвитель DPX 500х80 в комплекте с крепежными элементами и соединительными пластинами изготовлен в соответствии с требованиями к металлическим кабельным лоткам для промышленного использования. Оцинковка по методу Сендзимира соответствует ГОСТ 14918 и обеспечивает срок службы более 25 лет в помещениях с повышенной влажностью. Нет открытых острых кромок - снижена вероятность повреждения изоляции кабелей.

Преимущества

• Готовый комплект - всё необходимое для монтажа уже в наличии: нет необходимости докупать пластины или болты
• Одинаковые геометрические параметры с другими элементами S5 Combitech - исключает сборочные ошибки
• Высокая жесткость конструкции - выдерживает нагрузку от заполненных кабелей без прогиба
• Устойчивость к коррозии - подходит для сырых помещений, наружных участков трасс (при условии отсутствия постоянного контакта с водой)

Ограничения применения

• Не предназначен для использования в взрывоопасных зонах - не имеет соответствующего взрывозащитного исполнения
• Работает только с лотками шириной 500 мм и высотой 80 мм - несовместим с другими размерами
• Не рассчитан на частые демонтажи - многократное разбор-сбор может ослабить резьбу крепежа
• Не следует применять там, где возможны ударные нагрузки свыше 100 Дж - материал не является ударопрочным

Примеры использования

• Пересечение двух основных кабельных трасс в цеху: одна идет вдоль станков, другая - поперек, к распределительному щиту
• Ответвление от главного лотка к группе автоматических линий, расположенным вблизи
• Обход препятствий (колонн, трубопроводов) с сохранением целостности трассы
• Подключение кабелей к оборудованию, установленному на уровне потолка, через вертикальный переход

Практические советы

• Перед монтажом проверьте, что все лотки находятся на одной плоскости - иначе возникнет перекос и давление на кабели
• Не забудьте оставить свободное пространство вокруг ответвителя - минимум 150 мм с каждой стороны - для удобства обслуживания
• При прокладке силовых кабелей соблюдайте радиус изгиба не менее 100 мм - иначе есть риск повреждения изоляции
• Если система работает в агрессивной среде (например, химический цех), периодически осматривайте оцинкованное покрытие - при появлении белого налета (коррозии) протрите поверхность сухой ветошью
• Артикул 36207k всегда указывайте при заказе запчастей - это предотвращает ошибки при замене
