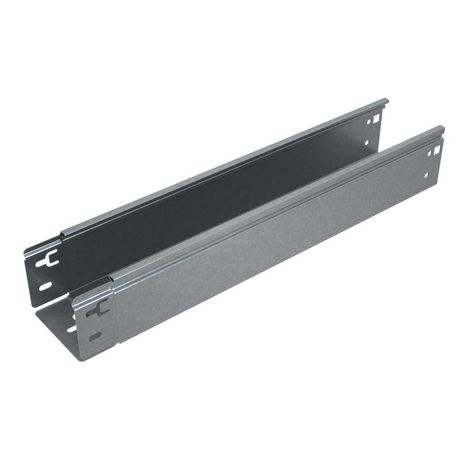

Лоток листовой неперфорированный 500х80 L2000 1мм "Быстрый монтаж ПЛЮС" LNplus80-500-1.0-2000 КМ PL2917 КМ-Профиль

Лоток кабельный листовой неперфорированный 80х500х1.0 L2000 мм серии ПЛЮС (LNplus80-500-1.0-2000) от КМ-Профиль - это прочная металлическая конструкция для упорядоченной прокладки кабелей внутри зданий. Его глухая форма, оцинкованная сталь и продуманная система соединений делают LNplus80-500-1.0-2000 подходящим решением для стационарных кабельных трасс в сухих и малоагрессивных условиях.

Назначение и область применения

Лоток LNplus80-500-1.0-2000 предназначен для прокладки силовых, контрольных и коммуникационных кабелей внутри помещений. Подходит для офисов, производственных цехов, жилых комплексов, телекоммуникационных шкафов и других объектов с контролируемым микроклиматом. Не применяется на улице, в сырых помещениях, в агрессивных средах (например, химических лабораториях) или там, где возможны постоянные воздействия воды, масла или паров.

Технические характеристики

• Глубина борта: 80 мм - обеспечивает достаточный объем для группировки кабелей и снижает риск перегрузки трассы;
• Ширина лотка: 500 мм - позволяет размещать до нескольких десятков кабелей в зависимости от их диаметра;
• Толщина стенки: 1,0 мм - оптимальная для жесткости и легкости, не требует усиления при стандартных нагрузках;
• Длина: 2000 мм - стандартная длина для удобного транспортирования и монтажа; можно соединять в длинные участки;
• Материал: сталь оцинкованная по технологии Сендзимира - равномерное покрытие цинком, устойчивое к коррозии в сухих условиях;
• Форма: неперфорированная - защищает кабели от пыли и мелкого мусора, не требует дополнительных крышек при минимальных требованиях к герметичности.

Совместимость и монтаж

Лоток LNplus80-500-1.0-2000 совместим с другими элементами серии ПЛЮС: крышками, углами, переходниками и креплениями. Монтаж выполняется по системе «Быстрый монтаж» - лепестки на краях лотка позволяют соединять секции без болтов и сварки. Просто совместите торцы и согните лепестки внутрь - получается прочное и электрически замкнутое соединение. Установка осуществляется на кронштейны, подвесы или крепится к стене/потолку с шагом не более 1,5 метра. Для точного выравнивания используйте уровень.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ 15150-69 по классу исполнения УХЛ4 - рассчитано на работу в закрытых помещениях с умеренным климатом и низкой влажностью. Оцинкование по Сендзимиру гарантирует долговечность без образования острых кромок. Завальцовка краев бортов на 180° исключает порезы кабелей и безопасна для обслуживающего персонала.

Преимущества

• Высокая скорость сборки благодаря системе «Быстрый монтаж» - экономия времени на установке;
• Защита кабелей от механических повреждений за счет завальцованных краев и плотного контакта между секциями;
• Устойчивость к коррозии в сухих условиях благодаря качественному цинковому покрытию;
• Электрическая непрерывность всей трассы - лепестки обеспечивают хорошую проводимость, что важно для заземления;
• Совместимость с крышками серии ПЛЮС - возможность закрывать трассу при необходимости.

Ограничения применения

• Не предназначена для открытых площадок, дождливых зон или мест с повышенной влажностью (>75%) - риск коррозии увеличивается;
• Не используется в агрессивных средах: химические производства, пищевые цеха с частой мойкой, кислотные зоны;
• Толщина 1,0 мм не подходит для больших нагрузок - не применять как несущий элемент для тяжелых кабельных bundles >100 кг/м;
• Без крышки не защищает от крупного мусора - при наличии вероятности попадания сторонних предметов требуется установка крышки.

Примеры использования

• Распределение кабелей от щита управления к станкам в механическом цеху;
• Прокладка сетевых и телефонных кабелей в офисном здании по потолку;
• Обустройство кабельной трассы в серверной комнате с использованием крышек для защиты от пыли;
• Подключение оборудования в медицинских учреждениях - при условии соблюдения сухости и чистоты.

Практические советы

• Перед монтажом проверьте, чтобы все лепестки были целыми - поврежденные элементы снижают надежность соединения;
• При прокладке длинных трасс оставляйте компенсационные зазоры (до 5 мм на каждые 10 м) - металл расширяется при нагреве;
• Для кабелей большего диаметра (более 25 мм) убедитесь, что суммарный объем не превышает 60% от внутреннего объема лотка - это соответствует нормам безопасности;
• Закупайте крышки серии ПЛЮС заранее - они идеально подходят по форме и цвету к LNplus80-500-1.0-2000;
• Не используйте LNplus80-500-1.0-2000 в качестве основания для тяжелого оборудования - он не рассчитан на статическую нагрузку выше 15 кг/м².
