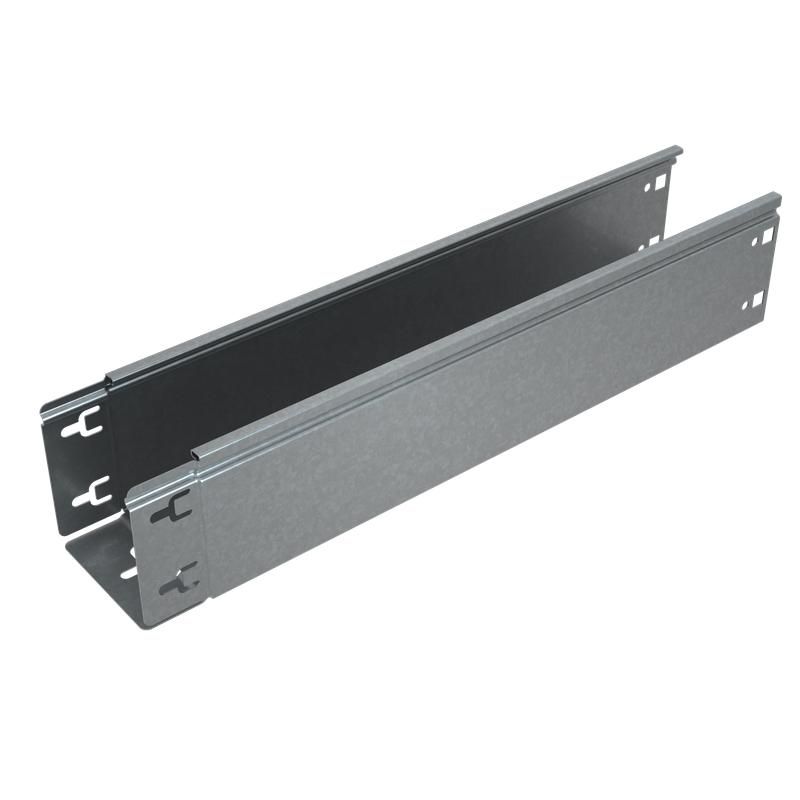

Лоток листовой неперфорированный 500х100 L2000 1мм "Быстрый монтаж ПЛЮС" LNplus100-500-1.0-2000 КМ PL2084 КМ-Профиль

Лоток кабельный листовой неперфорированный 100х500х1.0 L2000 мм серии ПЛЮС (LNplus100-500-1.0-2000) от КМ-Профиль - это прочная металлическая конструкция для упорядоченной прокладки силовых и контрольных кабелей внутри зданий. Изделие отличается защищёнными краями, быстрым соединением и долговечностью благодаря цинковому покрытию.

Назначение и область применения

Лоток LNplus100-500-1.0-2000 предназначен для прокладки кабелей в помещениях с сухим климатом и слабоагрессивной средой. Подходит для использования в офисах, производственных цехах, телекоммуникационных шкафах, распределительных пунктах и других закрытых объектах. Не применяется на улице, в сырых помещениях, в агрессивных химических средах или там, где возможны ударные нагрузки.

Технические характеристики

• Размеры: высота борта 100 мм, ширина лотка 500 мм, длина 2000 мм
• Толщина стенки: 1,0 мм
• Материал: сталь оцинкованная по технологии Сендзимира
• Покрытие: равномерный цинковый слой, устойчивый к коррозии
• Форма: неперфорированный, глухой лоток без отверстий
• Края бортов: завальцованные на 180° - без острых кромок
• Стандарт соответствия: ГОСТ 15150-69 (климатическое исполнение УХЛ)

Совместимость и монтаж

Лоток LNplus100-500-1.0-2000 соединяется с другими элементами серии ПЛЮС по системе «Быстрый монтаж». Интегрированные лепестки на торцах позволяют легко состыковывать участки без дополнительных крепёжных деталей. Монтаж выполняется вручную - достаточно совместить лепестки и защёлкнуть. Для герметичности и защиты от пыли рекомендуется использовать крышки серии ПЛЮС, совпадающие по ширине и длине.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ 15150-69 по климатическому исполнению УХЛ - обеспечивает работу при температуре от −40 C до +40 C и относительной влажности до 80%. Цинкование по Сендзимиру гарантирует однородное и плотное покрытие, снижающее риск электрохимической коррозии. Отсутствие перфорации исключает попадание сторонних предметов внутрь лотка, что повышает безопасность обслуживания.

Преимущества

• Завальцованные края - не травмируют изоляцию кабелей при прокладке
• Система «Быстрый монтаж» - экономит время установки, не требует болтов и гаек
• Цинкование по Сендзимиру - повышенная коррозионная стойкость по сравнению с обычным горячим цинкованием
• Жёсткая конструкция - сохраняет форму даже при нагрузках на кабели
• Совместимость с крышками серии ПЛЮС - позволяет полностью закрывать трассу

Ограничения применения

• Не предназначена для открытых площадок, улиц, подземных коллекторов
• Не выдерживает постоянного контакта с водой, маслом, щелочами, кислотами
• Не используется в условиях частых вибраций или ударных нагрузок
• Толщина 1,0 мм - недостаточна для тяжёлых кабельных массивов свыше 100 кг/м; для таких задач требуется усиленный лоток
• Не подходит для прокладки взрывоопасных или высоковольтных кабелей без дополнительной защиты

Примеры использования

• Укладка кабелей управления в автоматизированных линиях на заводах
• Прокладка сетевых и телефонных кабелей в серверных комнатах
• Обустройство кабельных трасс в административных зданиях
• Сборка кабельных каналов в распределительных щитах
• Монтаж проводки в медицинских учреждениях с контролируемой средой

Практические советы

• Перед монтажом проверьте, чтобы все лотки были одной серии - LNplus100-500-1.0-2000 совместим только с другими элементами серии ПЛЮС
• При необходимости удлинения используйте только оригинальные соединители или стыкуйте через лепестки - не допускайте зазоров между секциями
• Для длинных трасс (более 10 м) предусмотрите компенсационные участки или опоры каждые 1–1,5 метра
• При использовании крышек убедитесь, что они плотно защёлкиваются - это предотвратит попадание пыли и мелкого мусора
• Не перегружайте лоток: максимальная нагрузка - около 50–60 кг/м при равномерном распределении кабелей
