Ответвитель DL 150х50 в комплекте с крепежными элементами исоединительными пластинами, необходимыми для монтажа | 36236K DKC ДКС

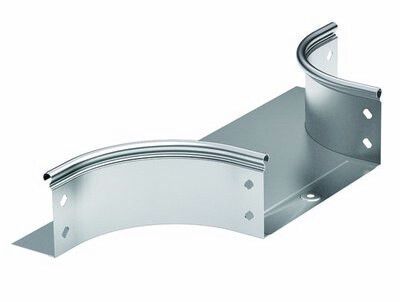

Ответвитель для кабельного лотка Т-образный горизонтальный DL 150х50 в комплекте с крепежными элементами и соединительными пластинами - это элемент системы S5 Combitech от DKC, предназначенный для организации ответвлений кабельной трассы под углом 90°. Продукт совместим с лотками шириной 150 мм и высотой 50 мм, обеспечивает прочную фиксацию и защищённое прохождение кабелей в промышленных условиях.

Назначение и область применения

Ответвитель для кабельного лотка Т-образный горизонтальный DL 150х50 в комплекте с крепежными элементами и соединительными пластинами используется для создания T-образных переходов между параллельными участками кабельного лотка. Подходит для прокладки силовых, контрольных и сигнальных кабелей на объектах с жесткими требованиями к компактности и надёжности трассы - например, на заводах, в распределительных пунктах, на транспорте и в энергообъектах.

Технические характеристики

• Ширина кабельного лотка: 150 мм
• Высота кабельного лотка: 50 мм
• Внутренний радиус изгиба: 100 мм - позволяет безопасно прокладывать кабели без перегибов и повреждения изоляции
• Материал: сталь оцинкованная по методу Сендзимира - обеспечивает повышенную коррозионную стойкость
• Защитное покрытие: горячее цинкование - равномерный слой цинка, устойчивый к механическому воздействию
• Цвет: серый - соответствует цветовой гамме всей серии S5 Combitech
• Наличие соединителей: да - включены металлические пластины для сборки
• Исполнение: широкодиапазонное - совместимо с другими элементами системы S5 Combitech

Совместимость и монтаж

Ответвитель для кабельного лотка Т-образный горизонтальный DL 150х50 в комплекте с крепежными элементами и соединительными пластинами предназначен исключительно для установки в систему S5 Combitech от DKC. Монтаж выполняется путём стыковки с основным лотком и фиксации с помощью входящих в комплект соединительных пластин и болтов. Установка требует выравнивания плоскостей и затяжки крепежа моментом до 4 Нм - переусердствовать нельзя, чтобы не деформировать стенки лотка. Каждый элемент имеет предварительно просверленные отверстия - сверление дополнительно не требуется.

Безопасность и стандарты

Произведено в соответствии с требованиями к промышленному электрооборудованию. Оцинковка по методу Сендзимира соответствует ГОСТ 14918 и ISO 1461, что гарантирует долгий срок службы даже в агрессивных средах. Ответвитель не содержит материалов, выделяющих токсины при нагреве, и не создаёт электромагнитных помех.

Преимущества

• Готовый комплект - всё нужное для монтажа уже внутри: пластины, болты, гайки, шайбы
• Увеличенный внутренний радиус 100 мм снижает риск повреждения кабелей при прокладке
• Оцинковка по методу Сендзимира сохраняет целостность покрытия после резки и гибки
• Серый цвет и единый дизайн обеспечивают эстетичность и унификацию всей трассы
• Поддерживается рекомендованный проектный ассортимент - легко найти аналоги и запчасти

Ограничения применения

• Не вертикальные ответвления - этот тип рассчитан только на горизонтальное направление
• Не допускается использование вне системы S5 Combitech - другие лотки имеют другую форму крепления
• Запрещена работа при температуре выше +60 C - материал теряет прочностные характеристики
• Не предназначен для внешней открытой прокладки без защиты крышками и уплотнителями

Примеры использования

• Переход от главного кабельного лотка к группе оборудования на станке
• Обводка трубопровода или колонны в цеху с минимальным изменением маршрута
• Разветвление питания к нескольким щиткам в одном технологическом корпусе
• Формирование зоны обслуживания возле пульта управления

Практические советы

• Перед монтажом проверьте соответствие ширины (150 мм) и высоты (50 мм) вашего лотка - неверный размер сделает соединение невозможным
• Используйте уплотнители и крышки S5 Combitech, если трасса находится во влажном помещении - это повысит степень защиты IP до уровня, указанного в документации
• Не используйте самонарезающие винты вместо заводского крепежа - они нарушают герметичность и вызывают коррозию
• При необходимости удлинения трассы - комбинируйте несколько ответвителей через прямые участки; не пытайтесь “скручивать” один элемент в два поворота
• Храните изделие в сухом месте - хотя оцинковка устойчива, длительный контакт с водой может спровоцировать белый налёт (не влияющий на функциональность)
