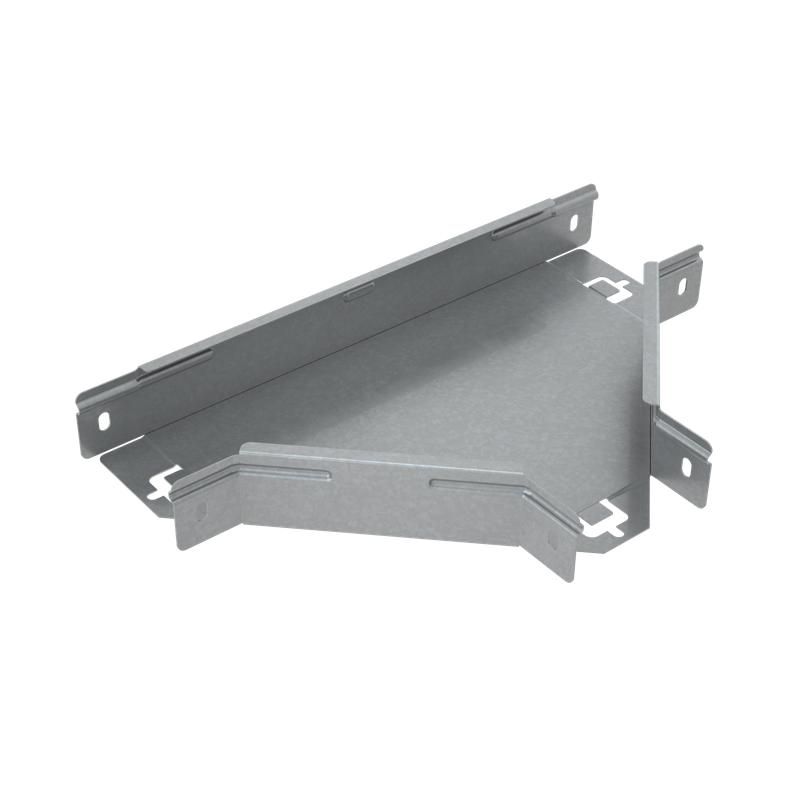

Отвод для лотка Т-образ. 150х50 сталь 0.8мм "ПЛЮС" TDplus50-150 КМ PL0559 КМ-Профиль

Отвод Т-образный 50х150 мм сталь 0.8 мм КМ-профиль серия ПЛЮС предназначен для формирования ответвлений в кабельных трассах из металлических лотков. Этот элемент обеспечивает плавный переход тракта под углом 90°, сохраняя целостность и жёсткость системы. Применяется в помещениях с сухим и слабоагрессивным климатом, совместим с лотками серии ПЛЮС.

Назначение и область применения

Отвод Т-образный 50х150 мм сталь 0.8 мм КМ-профиль серия ПЛЮС используется для создания перпендикулярного ответвления в кабельной трассе. Подходит для прокладки силовых и слаботочных кабелей в промышленных, офисных и коммерческих зданиях. Элемент применяется исключительно внутри помещений, где отсутствует постоянное воздействие влаги, химических реагентов или агрессивной среды. Соответствует климатическому исполнению У1/УХЛ1 по ГОСТ 15150-69.

Технические характеристики

• Тип конструкции: горизонтальный Т-отвод
• Габариты: ширина 150 мм, высота 50 мм
• Внутренний радиус изгиба: 100 мм - обеспечивает минимальное напряжение в кабелях при прокладке
• Материал: оцинкованная сталь толщиной 0,8 мм
• Покрытие: горячее цинкование по методу Сендзимира - равномерное, прочное, с повышенной коррозионной стойкостью
• Цвет: серый
• Огнестойкость: да - выдерживает температурные нагрузки без потери формы
• Исполнение: с интегрированными соединительными лепестками

Совместимость и монтаж

Отвод Т-образный 50х150 мм сталь 0.8 мм КМ-профиль серия ПЛЮС рассчитан на сборку с лотками той же серии: шириной 150 мм и высотой борта 50 мм. Интегрированные лепестки позволяют фиксировать элемент без дополнительных деталей - достаточно использовать саморезы или заклёпки. Для герметичности стыков рекомендуется проверить плотность прилегания перед затяжкой крепежа. Монтаж выполняется вручную, без специального оборудования.

Безопасность и стандарты

Элемент соответствует требованиям ГОСТ 15150-69 по климатическому исполнению У1/УХЛ1. Огнестойкость подтверждает возможность эксплуатации в системах, требующих сохранения целостности трассы при возгорании. Цинкование по методу Сендзимира соответствует нормам на антикоррозийную защиту для стальных изделий в условиях внутренней установки.

Преимущества

• Жёсткая конструкция благодаря интегрированным лепесткам - снижает риск деформации при сборке
• Плавный радиус 100 мм - минимизирует повреждение изоляции кабелей при прокладке
• Оцинковка по Сендзимиру - долговечность покрытия даже при частых механических воздействиях
• Совместимость с лотками серии ПЛЮС - гарантирует точное соответствие габаритов и надёжность соединений
• Не требует сварки - монтаж быстрый, безопасный, без необходимости в спецоборудовании

Ограничения применения

• Не предназначена для наружной установки - не выдерживает длительного воздействия осадков, ультрафиолета и перепадов температур
• Не рекомендуется для агрессивных сред: химические производства, влажные цеха с кислотами, щелочами, солями
• Запрещён монтаж в зонах с постоянным контактом с водой - даже капельная влага может вызвать коррозию за счёт микротрещин в покрытии
• Не подходит для замены вертикальных отводов - конструкция рассчитана только на горизонтальное направление

Примеры использования

• Обход препятствий в серверных помещениях - ответвление кабелей к стойкам
• Подключение распределительных щитов к основному лотку в административных зданиях
• Формирование трассы вокруг колонн или трубопроводов в производственных цехах
• Сборка многоуровневых кабельных систем в объектах ЖКХ и образовательных учреждениях

Практические советы

• Перед монтажом проверьте, что лоток имеет ту же высоту (50 мм) и ширину (150 мм) - иначе возможны зазоры и потеря жёсткости
• Используйте крепёж с плоской головкой - он не будет выпирать и мешать укладке кабелей
• При использовании в многожильных трассах - убедитесь, что радиус изгиба 100 мм достаточен для вашего типа кабеля (особенно для гибких многожильных проводов)
• Не используйте этот отвод как опору для веса кабелей - он не рассчитан на механическую нагрузку, только на направление трассы
• При комплектации всей трассы - выбирайте все элементы из серии ПЛЮС: так достигается максимальная совместимость и срок службы
