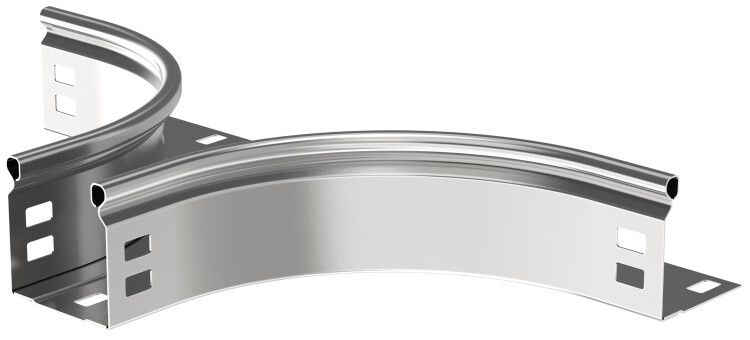

Отвод Т-обр. плавн. тип Г01 ESCA 50х150мм | COT01-0-050-150 IEK

Отвод Т-образный плавный тип Г01 50х150мм от IEK (ИЭК) - элемент кабельной системы для плавного изменения направления трассы в виде буквы T или X, обеспечивает организацию ответвлений без острых углов. Артикул cot01-0-050-150 совместим с лотками серии ESCA и подходит для прокладки силовых и управляющих кабелей в промышленных условиях.

Назначение и область применения

Отвод Т-образный плавный тип Г01 50х150мм используется для создания горизонтальных Т- или Х-образных ответвлений кабельной трассы. Также позволяет выполнять вертикальные отводы вниз без установки крышки. Применяется там, где требуется изменить направление трассы без нарушения целостности кабелей - например, при пересечении технологических зон, переходах между участками оборудования или распределении кабелей вдоль конвейеров и станков.

Технические характеристики

• Высота кабельного лотка: 50 мм
• Ширина кабельного лотка: 150 мм
• Внутренний радиус поворота: 100 мм - обеспечивает плавный изгиб кабелей, исключает перегибы и механические повреждения жил
• Материал: сталь с покрытием по методу Сендзимира - защитный слой цинка ≥10 мкм, устойчив к коррозии
• Толщина стенки: 0,8 мм - достаточна для жесткости при монтаже и нагрузках
• Степень защиты: IP00 - не защищён от попадания воды и пыли; требует установки в закрытых помещениях или с использованием крышек
• Огнестойкость: да - материал не распространяет горение, соответствует требованиям пожарной безопасности
• Цвет: светло-серый - стандартизированная окраска для единообразия систем
• Диапазон рабочих температур: от –50 C до +40 C - подходит для холодных и умеренных климатических зон
• Климатическое исполнение: У2 / ХЛ2 / УХЛ2 / ОМ2 - допущен к применению в помещениях с нормальной, повышенной влажностью и в условиях умеренного и холодного климата
• Срок службы: 20 лет - при соблюдении условий эксплуатации
• Нормативный документ: ГОСТ Р 52868-2007 - соответствие российским стандартам на кабельные лотки
• Исполнение: с интегрированным соединительным разъёмом - позволяет легко соединять с другими элементами лотковой системы без дополнительных фиксирующих деталей

Совместимость и монтаж

Отвод Т-образный плавный тип Г01 50х150мм совместим с лотками серии ESCA от IEK (ИЭК) и другими изделиями, соответствующими ГОСТ Р 52868-2007. Монтаж выполняется путём вставки в лоток и фиксации через интегрированный соединительный разъём - дополнительные болты или хомуты не требуются. Для вертикальных отводов вниз не нужна крышка, что ускоряет сборку. Обязательно проверяйте посадочные размеры: высота 50 мм и ширина 150 мм должны точно совпадать с основными лотками.

Безопасность и стандарты

Изделие соответствует ГОСТ Р 52868-2007 и имеет сертификацию на огнестойкость. Материал не поддерживает горение, что снижает риск возгорания при аварийных ситуациях. Однако степень защиты IP00 означает, что отвод не предназначен для открытых площадок, сырых помещений или мест с возможным контактом с жидкостью - необходимо использовать в сочетании с крышками или в герметичных каналах.

Преимущества

• Плавный радиус 100 мм предотвращает деформацию кабелей при прокладке
• Оцинкование по методу Сендзимира гарантирует долгую защиту от коррозии даже при частых перепадах температур
• Интегрированный разъём упрощает и ускоряет сборку системы без лишних крепежей
• Поддержка огнестойкости повышает безопасность объектов с высокими требованиями к пожарной защите
• Работает в широком диапазоне температур - подходит для холодильных камер, производственных цехов и наружных коробов в умеренном климате

Ограничения применения

• Не предназначена для использования без крышки в условиях повышенной влажности, запылённости или воздействия брызг - IP00 не обеспечивает защиту
• Не рекомендуется применять в качестве самостоятельного элемента - всегда должен быть частью полноценной лотковой системы
• Не подходит для кабелей с минимальным радиусом изгиба более 100 мм - проверьте спецификации кабеля перед монтажом
• Не используйте в средах с агрессивными химическими веществами - цинковое покрытие может разрушаться при длительном контакте с кислотами или щелочами

Примеры использования

• Распределение кабелей от главного лотка к трем станкам в одном ряду (T-ответвление)
• Переход от горизонтальной трассы к вертикальному стояку без установки крышки
• Обход препятствий (например, трубопровода) внутри производственного корпуса
• Системы автоматизации на пищевых и фармацевтических производствах, где важна чистота и надёжность маршрута

Практические советы

• Перед монтажом убедитесь, что внутренние габариты лотка и отвода совпадают - 50×150 мм - иначе возможны люфты или давление на кабели
• Для работы в условиях влаги или пыли обязательно устанавливайте крышку поверх всей системы - отвод сам по себе не защищён
• При прокладке многожильных кабелей с большим внешним диаметром проверьте, чтобы суммарный диаметр не превышал 70–80% свободного объема отвода
• При необходимости замены или модификации системы - отвод можно демонтировать без повреждения соседних элементов благодаря интегрированному разъёму
• Храните в сухом месте - хотя покрытие устойчиво, длительное воздействие влаги может вызвать белые пятна на цинке (не влияет на прочность, но эстетически заметно)
