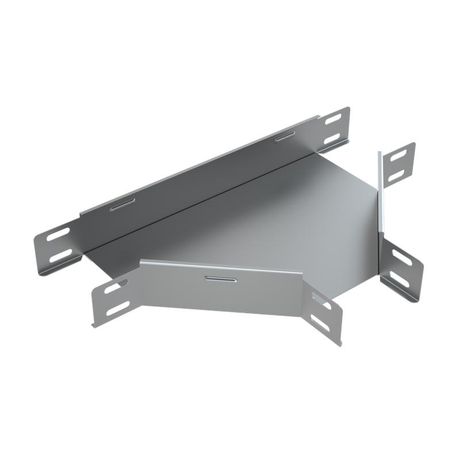

Отвод для лотка Т-образ. 150х50 сталь 0.8мм TD50-150 КМ LO0112 КМ-Профиль

Отвод Т-образный 50х150 мм сталь 0.8 мм КМ-профиль - элемент кабельной трассы для формирования ответвлений в горизонтальной плоскости. Изделие совместимо с лотками той же серии и обеспечивает сохранение радиуса изгиба при монтаже. Применяется в помещениях с сухим и слабоагрессивным климатом.

Назначение и область применения

Отвод Т-образный 50х150 мм сталь 0.8 мм КМ-профиль предназначен для создания ответвления кабельной трассы под углом 90° в горизонтальной плоскости. Он позволяет изменить направление лотка без нарушения геометрии прокладки кабелей. Подходит для систем, где требуется равномерное распределение нагрузки и сохранение минимального радиуса изгиба. Используется в промышленных зонах, цехах, серверных, автоматизированных линиях и других объектах с внутренней прокладкой кабелей.

Технические характеристики

• Тип: Отвод T-образный горизонтальный
• Размеры: ширина 150 мм, высота 50 мм, внутренний радиус 100 мм
• Материал: сталь оцинкованная по методу Сендзимира
• Толщина стенки: 0,8 мм
• Покрытие: цинк по методу Сендзимира - равномерное, плотное, с повышенной адгезией
• Цвет: серый
• Климатическое исполнение: У1 / УХЛ1 / УХЛ3 - допускает работу при температуре от −40C до +40C, в условиях сухого воздуха
• Огнестойкость: да - не поддерживает горение, соответствует требованиям к пожаробезопасности
• Исполнение: с интегрированными соединительными лепестками

Совместимость и монтаж

Отвод Т-образный 50х150 мм сталь 0.8 мм КМ-профиль рассчитан на установку с лотками той же серии: шириной 150 мм и высотой борта 50 мм. Соединительные лепестки на кромках позволяют фиксировать элемент болтами M6 или заклепками без дополнительных переходников. Монтаж выполняется вручную: выравниваются края, лепестки совмещаются, крепятся через отверстия. Нет необходимости в сварке или специальных инструментах. Для герметичности и защиты от пыли рекомендуется использовать крышку, совместимую с этим типом отвода.

Безопасность и стандарты

Элемент изготовлен в соответствии с требованиями ГОСТ 15150-69 по климатическому исполнению У1/УХЛ1/УХЛ3. Огнестойкость подтверждается материалом - оцинкованная сталь не распространяет пламя. Покрытие по методу Сендзимира обеспечивает долговечность в условиях коррозии, что снижает риск аварий из-за разрушения конструкции. Сертификаты соответствия доступны у производителя.

Преимущества

• Интегрированные лепестки исключают необходимость в дополнительных крепёжных деталях
• Радиус 100 мм соответствует нормам для кабелей с малым радиусом изгиба, защищает изоляцию
• Оцинкование по Сендзимиру увеличивает срок службы в сравнении с обычным цинкованием
• Горизонтальное исполнение удобно для прокладки вдоль потолка или в нишах
• Серый цвет не требует окраски после монтажа

Ограничения применения

• Не предназначена для открытых площадок, улиц, зон с постоянным воздействием воды или химически активных паров
• Не рекомендуется для использования в агрессивных средах: кислоты, щелочи, солевые туманы
• Толщина 0,8 мм не подходит для участков с высокой механической нагрузкой (например, проезд транспорта)
• Не применяется в качестве вертикального отвода - только для горизонтального ответвления

Примеры использования

• Ответвление кабельной трассы от основного лотка к пульту управления на станке
• Переход между двумя рядами оборудования в цехе с ограниченным пространством
• Обход препятствий (вентиляционные каналы, трубы) в серверной комнате
• Подключение кабелей к распределительному щиту сбоку от основной трассы

Практические советы

• Проверьте соответствие ширины и высоты отвода 50х150 мм с лотком перед заказом - несовпадение вызывает перекос и плохой контакт
• При сборке трассы соблюдайте одинаковый шаг крепления всех элементов - это предотвращает провисание
• Для длительной эксплуатации в пыльных помещениях всегда используйте крышку - она снижает риск забивания кабелей мусором
• Не затягивайте болты слишком сильно - тонкая сталь (0,8 мм) легко деформируется
• Артикулы td50*150, lo0112, td50-150 - все они относятся к одному изделию; проверяйте наличие нужного кода при заказе
