Ответвитель Х-образный лестничный 100х300 R=660мм горячеоцинкованный - ULX613HDZ ДКС

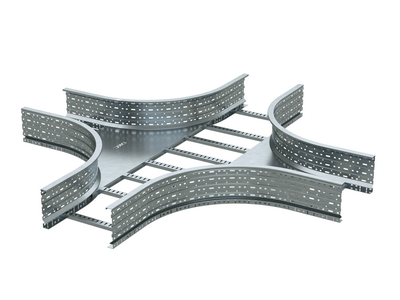

Ответвитель Х-образный лестничный 100х300, R660, горячий цинк от DKC (ДКС) - это надежный элемент кабельной трассы серии U5 Combitech, предназначенный для организации перекрестных переходов и ответвлений в системах с лестничными лотками. Артикул ulx613hdz обеспечивает долговечную работу в агрессивных средах благодаря защите методом горячего цинкования.

Назначение и область применения

Ответвитель Х-образный лестничный 100х300, R660, горячий цинk используется для создания перекрестных и ответвленных участков кабельных трасс в системах U5 Combitech. Подходит для прокладки силовых, контрольных и коммуникационных кабелей на объектах с высокими требованиями к надежности и сроку службы - например, на заводах, в энергообъектах, транспортных узлах и наружных установках.

Технические характеристики

• Тип изделия: Х-образный ответвитель лестничного типа
• Размеры лотка: ширина 300 мм, высота 100 мм
• Внутренний радиус изгиба: 500 мм - обеспечивает плавный переход кабелей без перегибов
• Материал: сталь оцинкованная
• Защитное покрытие: горячее цинкование (гальванопокрытие методом погружения)
• Толщина лонжерона: 1,5 мм
• Тип ступени: перфорированный профиль с зазорами для термической компенсации
• Тип бокового профиля: открытый профиль
• Цвет: серый
• Климатическое исполнение: ОМ1 / У1 / УХЛ(1,5) / ХЛ1 - работает при температурах от −40 C до +40 C, в условиях повышенной влажности и атмосферных осадков
• Поддержка больших расстояний между опорами: да
• Широкодиапазонное исполнение: да - совместим с лотками U5 Combitech различных длин

Совместимость и монтаж

Ответвитель Х-образный лестничный 100х300, R660, горячий цинк совместим исключительно с лотками серии U5 Combitech, имеющими высоту борта 100 мм и ширину 300 мм. Монтаж осуществляется путем фиксации на болтовые соединения стандартных лотков. Перфорированная ступень позволяет легко вырезать отверстия под кабели после установки. Благодаря открытому профилю доступ к кабелям остается свободным - удобно для обслуживания и модификаций трассы.

Безопасность и стандарты

Изделие соответствует требованиям к механической прочности и коррозионной стойкости для промышленного оборудования. Горячее цинкование обеспечивает соответствие нормам GOST 9.307 и ISO 1461. Климатические классы (УХЛ, ХЛ1) подтверждают возможность эксплуатации в холодном и влажном климате без снижения функциональности.

Преимущества

• Плавный радиус 500 мм минимизирует риск повреждения изоляции кабелей при прокладке
• Перфорация с учётом термокомпенсации предотвращает деформацию при перепадах температур
• Горячее цинкование гарантирует защиту от коррозии до 30–50 лет, даже в сырых помещениях и на улице
• Лестничная конструкция снижает массу системы и обеспечивает естественную вентиляцию кабелей
• Открытое исполнение боковых профилей упрощает визуальный контроль и быстрый доступ к проводам

Ограничения применения

• Не предназначен для использования с лотками других серий или с другими габаритами (например, 150 мм или 200 мм высотой)
• Не рекомендован для применения в средах с постоянным воздействием кислот, щелочей или солевых растворов - хотя цинк устойчив, длительный контакт с агрессивными жидкостями может снизить срок службы
• Не является герметичным устройством - не подходит для защиты от попадания воды в виде струи или брызг под давлением

Примеры использования

• Обустройство перекрестка двух основных кабельных трасс в цехе с конвейерной линией
• Ответвление от главной лестничной трассы к группе станков в производственной зоне
• Прокладка кабелей в подземных коллекторах с высокой влажностью
• Создание многоуровневых маршрутов в распределительных пунктах с ограниченным пространством

Практические советы

• Проверьте перед монтажом, что лотки, к которым будет крепиться ответвитель, точно соответствуют размерам 300×100 мм - несоответствие вызовет люфт и снижение жесткости всей трассы
• При использовании в местах с частыми температурными колебаниями (например, на крыше) убедитесь, что все крепления затянуты равномерно - это сохраняет зазоры в перфорации и предотвращает заклинивание
• Для увеличения срока службы в особенно агрессивных условиях допускается дополнительная обработка кромок антивандальным составом - но не используйте краски на основе масел, они нарушают целостность цинкового слоя
• Артикул ulx613hdz - единственный вариант этого типоразмера в серии U5 Combitech; другие модели с аналогичным названием от сторонних производителей несовместимы
