Ответвитель Х-образный 100х200, 1,5 мм, в комплекте с крепежными элементами и соединительными пластинами, необходимыми для монтажа | SXM1020K DKC ДКС

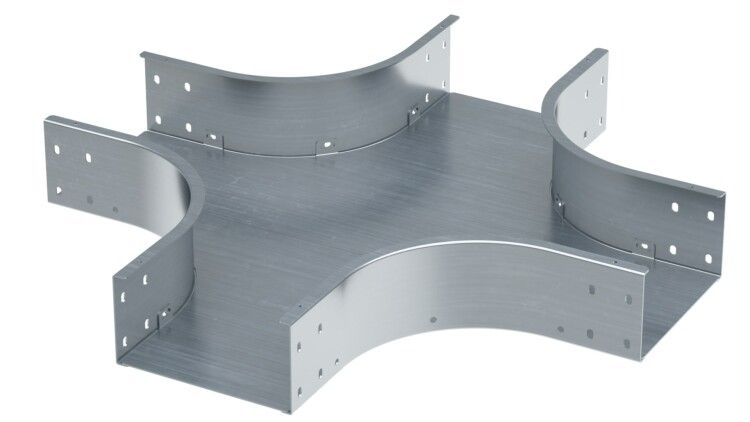

Ответвитель Х-образный 100х200 от DKC (ДКС), артикул sxm1020k, предназначен для создания горизонтальных отводов в системах кабельных лотков S5 Combitech. Комплексная комплектация позволяет выполнить монтаж без допоборудования.

Назначение и область применения

Ответвитель Х-образный 100х200 используется для изменения направления кабельной трассы на 90° в горизонтальной плоскости. Применяется исключительно совместно с лотками серии S5 Combitech с высотой борта 100 мм и шириной основания 200 мм. Подходит для прокладки силовых, управляющих и слаботочных кабелей в промышленных объектах, цехах, распределительных пунктах, автоматизированных линиях.

Технические характеристики

• Тип изделия: Х-образный ответвитель
• Размеры: 100 мм (высота) × 200 мм (ширина)
• Толщина материала: 1,5 мм
• Материал: Нержавеющая сталь
• Покрытие: Горячее цинкование по методу Сендзимира - равномерное, прочное покрытие против коррозии
• Цвет: Серый
• Исполнение: Усиленное - повышена жесткость и долговечность
• Наличие NATO-отверстий: Да - стандартизованные отверстия для быстрого крепления к профилю лотка
• Огнестойкость: Да - сохраняет целостность при воздействии открытого огня до предела нормированного времени
• Комплектация: Соединительные пластины и крепежные элементы (болты, гайки, шайбы) - всё необходимое для установки в одном комплекте

Совместимость и монтаж

Ответвитель sxm1020k совместим только с лотками серии S5 Combitech. Монтаж выполняется через NATO-отверстия - они точно соответствуют перфорации лотков этой серии. Крепление осуществляется с помощью входящих в комплект болтов и пластин. Для правильной сборки необходимо:

• Совместить отверстия ответвителя с отверстиями лотка;
• Закрепить с двух сторон с использованием соединительных пластин;
• Не использовать самонарезающие винты - требуется точное соответствие шага резьбы и типа крепежа из комплекта.

Безопасность и стандарты

Ответвитель Х-образный 100х200 выполнен в соответствии с требованиями к огнестойкости и механической прочности для промышленных кабельных систем. Цинкование по методу Сендзимира обеспечивает соответствие ГОСТ 14918 и ISO 1461. Конструкция выдерживает нагрузки, характерные для тяжелых условий эксплуатации.

Преимущества

• Готовый комплект - не требует докупки крепежа или пластин
• Усиленная конструкция снижает риск деформации при монтаже и эксплуатации
• Оцинкованное покрытие защищает от коррозии даже во влажных средах
• NATO-отверстия обеспечивают быструю и точную фиксацию без проскальзывания
• Огнестойкость позволяет применять в зонах повышенной пожарной опасности

Ограничения применения

• Не для вертикальных отводов - предназначен только для горизонтального перехода
• Не совместим с другими сериями лотков (например, S3, S7, LK) - только с S5 Combitech
• Не рекомендуется для внешней установки без защиты от прямого UV-облучения - хотя цинк устойчив, длительное воздействие солнца может снизить срок службы покрытия
• Не предназначается для частичного заполнения - максимальная плотность кабелей должна соответствовать нормам для лотка S5 Combitech

Примеры использования

• Переход между двумя параллельными лотками в цехе с конвейерной линией
• Обход препятствия (трубопровода, колонны) внутри распределительного щита
• Формирование T-образного участка в системе управления технологическим оборудованием
• Подключение кабелей к устройству, расположенному перпендикулярно основному маршруту

Практические советы

• Проверьте перед монтажом, что все четыре стороны лотка имеют одинаковый уровень - иначе возникнет напряжение в месте стыка
• Не затягивайте крепеж слишком сильно - это может вызвать деформацию тонкого металла (1,5 мм)
• При необходимости замены используйте только оригинальный крепеж из комплекта - отличаются по материалу и размеру
• Для обслуживания системы можно демонтировать ответвитель без снятия всего лотка - достаточно открутить две стороны
• Артикул sxm1020k всегда заказывается в комплекте - отдельно продается только лоток, а этот ответвитель - полноценный модуль
