Ответвитель для лотка Х-образ. горизонт. 150х200 R-660 DKC USX652 ДКС

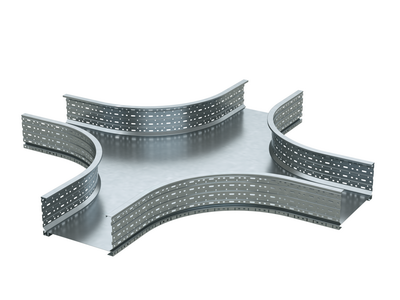

Ответвитель Х-образный листовой 150х200 R660 от DKC (ДКС), артикул usx652, предназначен для организации ответвлений и изменения направления кабельной трассы в системе U5 Combitech. Его листовая конструкция обеспечивает надежную защиту кабелей от механических повреждений и провисания, а плавные изгибы с радиусом 500 мм снижают риск деформации жил при прокладке.

Назначение и область применения

Ответвитель Х-образный листовой 150х200 R660 используется для создания перекрестных и ответвленных участков кабельных трасс в системе U5 Combitech. Подходит для прокладки силовых, управляющих и информационных кабелей на объектах с высокой плотностью коммуникаций — например, на заводах, в энергообъектах, АЭС, транспортных узлах и крупных дата-центрах. Применяется там, где требуется сохранить целостность кабелей при изменении направления трассы под углом 90° в двух плоскостях одновременно.

Технические характеристики

• Размеры кабельного лотка: высота 150 мм, ширина 200 мм
• Внутренний радиус изгиба: 500 мм — обеспечивает безопасный изгиб кабелей без повреждения изоляции
• Материал: нержавеющая сталь с оцинковкой горячим способом (непрерывное холодное цинкование по технологии Сендзимира)
• Толщина лонжерона: 1,5 мм — повышенная прочность для нагрузок при длинных трассах
• Исполнение: усиленное — рассчитано на большие пролеты и высокую механическую нагрузку
• Огнестойкость: да — соответствует требованиям к пожарной безопасности
• Климатическое исполнение: ОМ2 / У2 / УХЛ2 / ХЛ2 — работает в условиях повышенной влажности, перепадов температур и агрессивной среды
• Цвет: серый
• Наличие NATO-отверстий: да — для быстрого крепления к опорным конструкциям

Совместимость и монтаж

Ответвитель Х-образный листовой 150х200 R660 совместим исключительно с лотками серии U5 Combitech с габаритами 150×200 мм. Монтаж осуществляется через перфорированные NATO-отверстия — они обеспечивают точное выравнивание и фиксацию без люфтов. Соединение с прямыми лотками происходит без дополнительных переходников. Благодаря продуманной перфорации с учётом термокомпенсации, деталь допускает естественную деформацию при перепадах температур, что исключает возникновение внутренних напряжений в металле.

Безопасность и стандарты

Ответвитель имеет огнестойкое исполнение и соответствует нормам пожарной безопасности для кабельных систем. Оцинковка по технологии Сендзимира гарантирует долговечную защиту от коррозии, в том числе в агрессивных средах. Климатические классы ОМ2/У2/УХЛ2/ХЛ2 подтверждают работоспособность в условиях от -40°C до +40°C и высокой влажности — продукт прошел проверку на соответствие ГОСТ 15150.

Преимущества

• Плавный радиус 500 мм минимизирует риски повреждения кабелей при прокладке
• Усиленная конструкция с толщиной лонжерона 1,5 мм позволяет применять его на протяжённых трассах без подвески
• Оцинковка по Сендзимиру обеспечивает равномерное и долговечное покрытие — выше качества обычного горячего цинкования
• NATO-отверстия ускоряют установку и исключают необходимость сверления
• Листовое исполнение предотвращает провисание кабелей и защищает от попадания пыли, влаги и сторонних предметов

Ограничения применения

Ответвитель Х-образный листовой 150х200 R660 нельзя использовать с другими сериями лотков — он точно адаптирован под габариты U5 Combitech. Не рекомендуется применять в средах с постоянным контактом с открытым огнем или агрессивными химическими веществами (например, концентрированные щелочи или кислоты), хотя оцинковка устойчива к большинству атмосферных воздействий. Также не следует использовать как основной несущий элемент — он служит лишь для изменения направления трассы, а не для поддержки значительных масс кабелей вне рамок проектной нагрузки.

Примеры использования

• Перекрещивание трасс в цехе с несколькими технологическими линиями
• Ответвление питания к группе станков от главного кабельного канала
• Обход препятствий (колонн, трубопроводов) в дата-центре
• Подключение распределительных щитов в зонах с ограниченным пространством

Практические советы

• Проверьте перед монтажом, чтобы все смежные лотки были именно серии U5 Combitech с размерами 150×200 мм — другие модели не подходят
• Не затягивайте болты слишком сильно — перфорация рассчитана на компенсацию теплового расширения; избыточное усилие может вызвать деформацию
• При прокладке кабелей с большим наружным диаметром убедитесь, что суммарный диаметр всех жил не превышает 80% внутреннего объёма ответвителя
• Для длительных трасс используйте этот ответвитель вместе с компенсаторами и опорами — даже усиленная конструкция требует правильной поддержки
• Артикул usx652 — единственный вариант этого типа в линейке DKC с указанными параметрами; аналоги других брендов имеют другую геометрию и несовместимы
