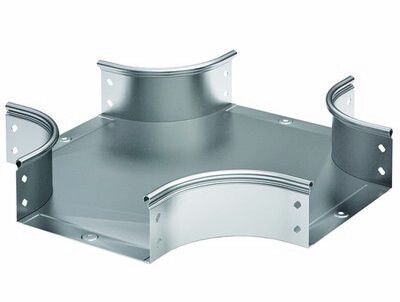

Ответвитель DPX крестообразный 200х50 в комплекте с крепежными элементами и соединительными пластинами, необходимыми для | 36184K DKC ДКС

Ответвитель крестообразный DPX 200х50 в комплекте с крепежными элементами и соединительными пластинами - это элемент кабельной трассы из серии S5 Combitech Сендзимир, предназначенный для организации пересечений и ответвлений кабельных путей в системах с листовыми лотками. Бренд DKC обеспечивает совместимость с другими компонентами серии, что упрощает сборку сложных маршрутов.

Назначение и область применения

Ответвитель крестообразный DPX 200х50 в комплекте с крепежными элементами и соединительными пластинами используется для создания перекрёстков и четырёхсторонних ответвлений в кабельных трассах. Подходит для прокладки силовых, сигнальных и управляющих кабелей в условиях повышенной механической нагрузки и воздействия внешней среды. Применяется на объектах с жёсткими требованиями к надёжности: промышленные цеха, энергообъекты, транспортные терминалы, автоматизированные линии.

Технические характеристики

• Тип: крестообразный ответвитель (X-образный)
• Ширина: 200 мм - соответствует ширине лотков серии S5 Combitech
• Высота: 50 мм - определяет глубину канала для кабелей
• Внутренний радиус: 100 мм - позволяет прокладывать кабели с минимальным допустимым радиусом изгиба
• Материал: нержавеющая сталь с оцинковкой горячим способом по технологии Сендзимира - обеспечивает долговечность и коррозионную стойкость
• Цвет: серый - унифицированный цвет всей серии для визуальной согласованности
• Исполнение: усиленное - рассчитано на большие расстояния между точками крепления
• Наличие NATO-отверстий: да - совместим с крепёжными системами стандарта NATO
• Огнестойкость: да - сохраняет целостность при воздействии открытого пламени

Совместимость и монтаж

Ответвитель крестообразный DPX 200х50 в комплекте с крепежными элементами и соединительными пластинами полностью совместим с лотками и фитингами серии S5 Combitech. Монтаж выполняется с использованием входящих в комплект соединительных пластин и болтовых креплений - дополнительные детали не требуются. Установка происходит на выровненную поверхность: все четыре направления лотка должны быть точно выставлены по уровню перед затяжкой крепежа. Наличие NATO-отверстий позволяет использовать универсальные кронштейны и крепёжные системы.

Безопасность и стандарты

Ответвитель крестообразный DPX 200х50 в комплекте с крепежными элементами и соединительными пластинами соответствует требованиям к огнестойкости и механической прочности, предъявляемым к кабельным системам в промышленном исполнении. Оцинкование по методу Сендзимира гарантирует соответствие нормам защиты от коррозии в агрессивных средах. Серия S5 Combitech прошла проверку на совместимость с европейскими стандартами IEC 61537 и DIN 41494.

Преимущества

• Готовый комплект - всё необходимое для монтажа уже в наличии: нет необходимости докупать пластины или крепёж
• Высокая механическая прочность - материал и усиленное исполнение позволяют выдерживать значительные нагрузки от кабелей и внешнего давления
• Защита от коррозии - оцинковка Сендзимира обеспечивает срок службы более 25 лет даже во влажных и химически активных средах
• Огнестойкость - снижает риск распространения огня по кабельным трассам
• Стандартизованные отверстия - ускоряют установку и обеспечивают единый подход ко всем элементам системы

Ограничения применения

• Не предназначен для использования вне системы S5 Combitech - несовместим с лотками других производителей или другой серии
• Не рекомендуется для применения в условиях постоянного погружения в жидкость - хотя покрытие устойчиво к коррозии, герметичность не обеспечивается
• Внутренний радиус 100 мм ограничивает использование кабелей с большим минимальным радиусом изгиба - например, некоторых многожильных силовых кабелей с бронёй
• Не следует использовать в качестве основного несущего элемента при очень длинных участках - требуется дополнительная опора через каждые 1–1,5 метра

Примеры использования

• Пересечение двух кабельных трасс на производстве: одна - питание оборудования, другая - сигналы управления
• Ответвление от главной трассы к группе станков в цехе с ограниченным пространством
• Обход препятствий в технологическом помещении с плотной коммуникационной сетью
• Подключение распределительных щитов в зонах с высокой плотностью кабелей

Практические советы

• Перед монтажом проверьте, чтобы все лотки, соединяемые с ответвителем DPX 200х50 в комплекте с крепежными элементами и соединительными пластинами, имели одинаковую высоту и ширину - иначе возникнет перекос
• Затягивайте крепёж равномерно - начните с диагональных пар, чтобы избежать деформации конструкции
• При прокладке кабелей с большими радиусами изгиба используйте дополнительные переходники или выбирайте модели с большим радиусом
• Для длительной эксплуатации в агрессивной среде периодически осматривайте места стыков - особенно вблизи сварных швов и крепёжных отверстий
• Если система работает в условиях вибраций - дополнительно закрепите ответвитель с помощью антивибрационных прокладок
