Ответвитель для лестн. лотка Т-образ. 150х300 R-660 DKC ULT653 ДКС

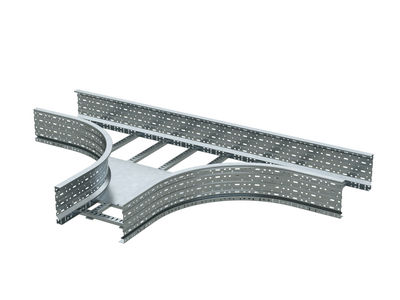

Ответвитель Т-образный лестничный 150х300 R660 от DKC (ДКС), артикул ult653, предназначен для создания горизонтальных ответвлений в кабельных трассах, собранных из лотков серии U5 Combitech. Он обеспечивает плавный переход кабелей между основным и боковым направлениями, сохраняя целостность изоляции и оптимально используя внутреннее пространство.

Назначение и область применения

Ответвитель Т-образный лестничный 150х300 R660 используется для формирования Т-образных ответвлений в горизонтальной плоскости кабельных трасс, построенных на базе лотков серии U5 Combitech. Применяется там, где требуется вывести кабели в сторону от основного маршрута - например, к оборудованию, щитам, станкам или точкам управления. Подходит для промышленных объектов, энергообъектов, автоматизированных производств и систем связи.

Технические характеристики

• Форма: Т-образная, симметричная
• Размеры: ширина 300 мм, высота 150 мм, внутренний радиус 500 мм
• Материал: сталь оцинкованная горячим способом по методу Сендзимира
• Толщина лонжерона: 1,5 мм
• Тип ступени: перфорированный профиль с учётом теплового расширения
• Тип бокового профиля: открытый профиль
• Исполнение: с разъемом, для больших расстояний, широкодиапазонное
• Цвет: серый
• Климатическое исполнение: ОМ2 / У2 / УХЛ2 / ХЛ2 - умеренный, тропический и холодный климат
• Непрерывное холодное цинкование - равномерное, долговечное антикоррозийное покрытие

Совместимость и монтаж

Ответвитель Т-образный лестничный 150х300 R660 совместим исключительно с лотками серии U5 Combitech с высотой борта 150 мм и шириной 300 мм. Монтаж осуществляется через фланцевые соединения с болтовым креплением - зазоры и перфорация обеспечивают плотное прилегание без деформаций. Разъемное исполнение позволяет легко демонтировать участок без снятия всей трассы. Для сборки требуются стандартные комплектующие U5 Combitech: болты, гайки, шайбы - они не входят в комплект.

Безопасность и стандарты

Конструкция соответствует требованиям к механической прочности и защите кабелей при нагрузках, характерных для промышленных трасс. Наличие перфорации с учетом термокомпенсации снижает риск возникновения внутренних напряжений в металле при колебаниях температуры. Горячее цинкование по методу Сендзимира гарантирует соответствие нормам corrosion resistance для сред с повышенной влажностью и агрессивными факторами окружающей среды.

Преимущества

• Плавный радиус 500 мм минимизирует изгиб кабелей, предотвращая повреждение жил и изоляции
• Перфорированная ступень с продуманной геометрией допускает естественную компенсацию теплового расширения
• Симметричная форма позволяет одинаково удобно выполнять ответвление влево или вправо
• Оцинковка по методу Сендзимира обеспечивает длительную защиту даже в агрессивных условиях
• Поддержка широкодиапазонного и усиленного исполнения - подходит для длинных трасс и значительных нагрузок

Ограничения применения

• Не для вертикальных ответвлений - предназначен только для горизонтального монтажа
• Совместим только с лотками U5 Combitech 150×300; несовместим с другими сериями (например, U4, S5, LK)
• Не рекомендуется применять в местах постоянного контакта с открытым огнем или высокотемпературными поверхностями (>80C)
• Запрещено использование в качестве несущего элемента - не рассчитан на вес оборудования, только на кабельные нагрузки

Примеры использования

• Отвод кабелей от главной трассы к пульту управления на производстве
• Обход препятствий (колонн, трубопроводов) в машинном зале
• Разветвление питания для группы станков в одном технологическом участке
• Прокладка сигнальных кабелей к датчикам вдоль конвейера

Практические советы

• Проверьте перед установкой, что внешние размеры вашего лотка точно соответствуют 150×300 мм - малейшее расхождение нарушает герметичность соединения
• При использовании в помещениях с частыми перепадами температур (например, холодильные камеры) обязательно закрепите все элементы с минимальным люфтом - перфорация уже компенсирует расширение, но лишняя свобода вызывает вибрацию
• Для защиты от попадания воды в открытый профиль можно дополнительно смонтировать крышку или использовать уплотнительные планки U5 Combitech
• Артикул ult653 всегда заказывается в паре с аналогичными элементами - при изменении направления трассы потребуется несколько таких ответвителей
