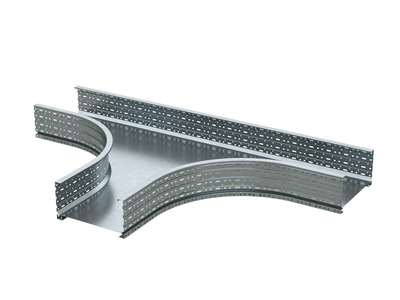

Ответвитель для лотка Т-образ. горизонт. 150х300 R-660 гор. цинк DKC UST653HDZ ДКС

Ответвитель Т-образный листовой 150х300, горячеоцинкованный, R660 от DKC (ДКС) - это элемент кабельной системы U5 Combitech, предназначенный для создания горизонтальных ответвлений трассы с плавным переходом. Артикул ust653hdz обеспечивает надежное соединение лотков при сохранении целостности кабелей и долговечности всей конструкции.

Назначение и область применения

Ответвитель Т-образный листовой 150х300, горячеоцинкованный, R660 используется для формирования T-образных ответвлений в горизонтальной плоскости кабельных трасс, собранных из лотков серии U5 Combitech. Применяется там, где требуется изменить направление трассы без резких углов - например, при обходе оборудования, выходе к распределительным щитам или пересечении технологических зон. Подходит для промышленных объектов, энергообъектов, заводских линий и других мест с высокими требованиями к надежности и сроку службы.

Технические характеристики

• Высота кабельного лотка: 150 мм - совместим с лотками U5 Combitech этой же высоты
• Ширина кабельного лотка: 300 мм - соответствует стандартному шагу системы
• Внутренний радиус: 500 мм - обеспечивает плавный изгиб, исключающий перегиб кабелей
• Материал: нержавеющая сталь - прочная основа, устойчивая к механическим нагрузкам
• Защитное покрытие: горячее цинкование - антикоррозийное гальванопокрытие методом погружения, защищает от влаги и агрессивной среды
• Толщина лонжерона: 1,5 мм - достаточна для жесткости при сборке длинных трасс
• Наличие NATO монтажных отверстий: да - стандартизированные отверстия для быстрой фиксации болтами M8/M10
• Огнестойкость: да - выдерживает воздействие открытого огня в рамках требований к системам U5 Combitech
• Цвет: серый - единый цветовой ряд с другими элементами серии
• Климатическое исполнение: ОМ1 / У1 / УХЛ(1,5) / ХЛ1 - работает в помещениях с нормальной, умеренной, холодной и влажной средой, включая неотапливаемые зоны

Совместимость и монтаж

Ответвитель Т-образный листовой 150х300, горячеоцинкованный, R660 совместим только с лотками серии U5 Combitech высотой 150 мм и шириной 300 мм. Монтаж выполняется через перфорированные NATO-отверстия с использованием болтов M8 или M10. Соединение с прямыми участками происходит без дополнительных адаптеров - элемент плотно фиксируется встык. Перфорация выполнена с учетом теплового расширения: при колебаниях температуры элементы могут немного перемещаться, что снижает риск деформации всей трассы. Для правильной установки проверьте соответствие толщины стенок лотков и наличие одинакового типа крепежа.

Безопасность и стандарты

Ответвитель соответствует требованиям безопасности для кабельных систем промышленного назначения. Огнестойкость обеспечивается конструкцией и материалами, используемыми в серии U5 Combitech. Горячее цинкование соответствует ГОСТ 14918 и ISO 1461, гарантируя защиту от электрохимической коррозии. Климатические классы (ОМ1, У1, УХЛ, ХЛ1) подтверждают работоспособность в условиях повышенной влажности, низких температур и агрессивной среды.

Преимущества

• Плавный радиус 500 мм минимизирует риск повреждения изоляции кабелей при протяжке
• Горячее цинкование увеличивает срок службы до 30–50 лет даже в сырых и агрессивных средах
• NATO-отверстия обеспечивают универсальность крепления и совместимость с большинством стандартных комплектов крепежа
• Конструкция с термокомпенсацией предотвращает возникновение напряжений в трассе при перепадах температур
• Стальная основа + цинк = сочетание прочности и защиты без необходимости в дополнительном окрашивании

Ограничения применения

• Не предназначен для вертикальных ответвлений - только для горизонтального монтажа
• Совместим только с лотками U5 Combitech 150×300; не подходит для других серий или размеров
• Не рекомендован для постоянного погружения в жидкость - хотя цинк защищает от влаги, длительное нахождение под водой может вызвать эрозию покрытия
• Работает в пределах указанных климатических классов - при температурах ниже -40 C или выше +60 C возможна потеря герметичности соединений

Примеры использования

• Обход насосной группы на заводе - трасса отводится в сторону, чтобы не мешать обслуживанию оборудования
• Подключение к распределительному шкафу из основной кабельной магистрали
• Прокладка кабелей в неотапливаемом цеху с сезонными перепадами температур
• Создание ответвления к конвейерной линии в пищевой промышленности - где важны чистота и долговечность

Практические советы

• При монтаже всегда проверяйте, что все лотки одной серии - смешивание с другими системами может нарушить герметичность и несущую способность
• Используйте болты с пластиковыми или резиновыми прокладками - они снизят вибрационные нагрузки и продлят жизнь крепежу
• При прокладке кабелей через этот ответвитель не допускайте перегрузки по заполнению - максимальная загрузка должна соответствовать нормам для лотка 150×300
• Проверяйте состояние цинкового покрытия после монтажа - при повреждениях можно восстановить его специальным спреем на базе цинка
• Этот ответвитель - часть системы U5 Combitech. Все остальные элементы (углы, переходники, крышки) должны быть из той же серии для гарантированной совместимости
