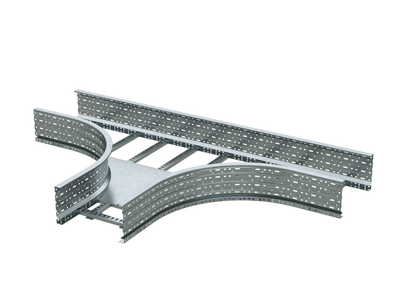

Ответвитель Т-образный лестничный 150х400 цинк-ламельный от DKC (ДКС), артикул ult654zl, предназначен для создания горизонтальных ответвлений в кабельных трассах на базе лотков U5 Combitech. Он сочетает прочность оцинкованной стали с повышенной коррозионной стойкостью за счёт цинк-ламельного покрытия.

Назначение и область применения

Ответвитель Т-образный лестничный 150х400 цинк-ламельный используется для формирования Т-образных ответвлений в горизонтальной плоскости кабельных трасс, собранных из лотков серии U5 Combitech. Подходит для систем, где требуется перераспределение кабелей между параллельными направлениями - например, в промышленных зонах, серверных помещениях, на заводах и объектах ЖКХ. Применяется там, где важны надёжность, долговечность и минимальное сопротивление прокладке кабелей.

Технические характеристики

• Форма: Т-образная, симметричная - выходы расположены равномерно по обе стороны;
• Габариты: ширина 400 мм, высота 150 мм, внутренний радиус перехода 500 мм - обеспечивают плавный изгиб без острых углов;
• Материал корпуса: сталь оцинкованная - гарантирует механическую жёсткость;
• Покрытие: цинк-ламельное - состоит из магниевой смолы с частицами цинка и алюминия, значительно превосходит обычное цинкование по антикоррозийным свойствам;
• Тип ступени: перфорированный профиль - с учётом теплового расширения, позволяет компенсировать деформации при колебаниях температуры;
• Исполнение: с разъёмом - легко собирается и разбирается без инструментов;
• Цвет: серый - соответствует цветовой гамме лотков U5 Combitech;
• Поддержка длинных участков: да - допускает использование в протяжённых трассах с несколькими последовательными ответвителями;
• Широкодиапазонное исполнение: да - работает в условиях переменной нагрузки и температур.

Совместимость и монтаж

Ответвитель ult654zl полностью совместим с лотками серии U5 Combitech высотой 150 мм и шириной 400 мм. Монтаж выполняется путём фиксации на боках основного лотка через перфорацию - болты и крепёж не требуются, так как система самоблокирующаяся. Установка возможна как на стене, так и на потолке. Для сборки трассы достаточно выровнять кромки и плотно состыковать элементы - они автоматически фиксируются за счёт формы профиля и усилия затяжки креплений лотка.

Безопасность и стандарты

Ответвитель Т-образный лестничный 150х400 цинк-ламельный изготовлен в соответствии с требованиями к металлическим кабельным системам для промышленного использования. Цинк-ламельное покрытие соответствует нормам по электрохимической стойкости и не создаёт риска возникновения гальванопар с другими металлами в среде с повышенной влажностью. Конструкция исключает заострённые края, снижающие риск повреждения изоляции кабелей.

Преимущества

• Увеличенный внутренний радиус 500 мм - минимизирует изгибы кабелей, продлевает срок службы изоляции;
• Цинк-ламельное покрытие - лучше противостоит коррозии, чем обычная оцинковка, особенно в агрессивных средах;
• Перфорация с учётом термокомпенсации - предотвращает деформацию и провисание при перепадах температур;
• Симметричная форма - одинаково удобна для правого и левого ответвления, универсальна в проектировании;
• Разборная конструкция - позволяет менять маршруты трассы без замены всего модуля.

Ограничения применения

• Не предназначена для вертикальных ответвлений - только для горизонтального перемещения;
• Совместим только с лотками U5 Combitech 150×400; не подходит для других серий или размеров;
• Не рекомендован для установки в местах постоянного воздействия открытого огня или экстремально высоких температур (>80 C);
• Запрещено применять в качестве опоры для тяжёлых трубопроводов или оборудования - только для кабельных трасс.

Примеры использования

• Обустройство кабельной трассы в производственном цехе: главный лоток идёт вдоль , а ответвитель ult654zl выводит питание к группе станков справа;
• Аппаратные комнаты: организация доступа к оборудованию с двух сторон от основного канала;
• Жилые дома с многоэтажными этажными щитами: распределение силовых и слаботочных кабелей между уровнями;
• Логистические комплексы: изменение направления трассы вокруг колонн или технологических ниш.

Практические советы

• Проверьте соответствие высоты и ширины вашего лотка U5 Combitech - 150 мм × 400 мм - перед заказом. Несовпадение даже на несколько миллиметров сделает монтаж невозможным;
• При использовании в сырых или химически активных средах (например, пищевые производства, мойки) цинк-ламельное покрытие будет служить дольше, чем обычное цинкование;
• Не перегружайте ответвитель более чем на 90 % от максимальной заполняемости лотка - сохраните место для будущего обслуживания;
• При сборке трассы используйте только оригинальные крепления от DKC - другие могут нарушить герметичность и термокомпенсационные функции перфорации;
• Этот ответвитель можно комбинировать с другими элементами U5 Combitech - уголками, муфтами, крышками - для создания комплексных решений.
