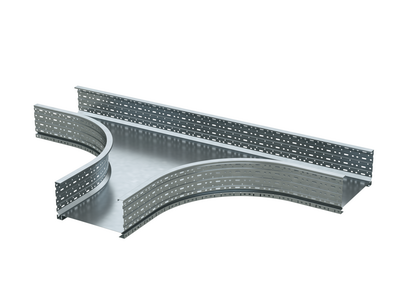

Ответвитель Т-образный листовой 150х600, цинк-ламельный | UST656ZL DKC ДКС

Ответвитель Т-образный листовой 150х600 цинк-ламельный от DKC (ДКС), артикул ust656zl, предназначен для создания горизонтальных ответвлений в кабельных трассах на базе лотков U5 Combitech. Он сочетает прочность нержавеющей стали, коррозионную стойкость цинк-ламельного покрытия и функциональность, адаптированную под промышленные условия.

Назначение и область применения

Ответвитель Т-образный листовой 150х600 цинк-ламельный используется для формирования Т-образных ответвлений в горизонтальной плоскости кабельных трасс, собранных из лотков серии U5 Combitech. Применяется там, где требуется изменить направление трассы без резких изгибов — например, при подключении оборудования к основному кабельному каналу, пересечении технологических зон или распределении кабелей между участками производства.

Технические характеристики

• Тип конструкции: тройник горизонтальный
• Размеры: высота 150 мм, ширина 600 мм, внутренний радиус 500 мм
• Материал корпуса: нержавеющая сталь
• Покрытие: цинк-ламельное (магниевая смола с цинковыми и алюминиевыми хлопьями)
• Цвет: серый
• Исполнение: широкодиапазонное — работает при значительных колебаниях температуры
• Огнестойкость: да — сохраняет целостность при воздействии открытого огня
• Наличие NATO-отверстий: да — для быстрого крепления к лоткам и несущим конструкциям

Совместимость и монтаж

Ответвитель ust656zl совместим исключительно с лотками серии U5 Combitech высотой 150 мм и шириной 600 мм. Монтаж осуществляется через перфорированные NATO-отверстия — они обеспечивают точное выравнивание и жесткое соединение без дополнительных фиксирующих элементов. Для сборки достаточно зафиксировать ответвитель болтами M8 к соответствующим отверстиям на торцах лотков. Учитывайте, что радиус изгиба 500 мм определяет минимальный допустимый угол поворота — более острые изгибы недопустимы.

Безопасность и стандарты

Ответвитель Т-образный листовой 150х600 цинк-ламельный соответствует требованиям к огнестойкости: при возгорании он не распространяет пламя и сохраняет механическую целостность, что важно для систем кабельной инфраструктуры в промышленных объектах. Цинк-ламельное покрытие снижает риск электрохимической коррозии даже в агрессивных средах — например, на заводах с повышенной влажностью или наличием паров щелочей.

Преимущества

• Плавный радиус 500 мм минимизирует нагрузки на кабели при протяжке, снижая риск повреждения изоляции
• Цинк-ламельное покрытие обеспечивает долговечность — лучше, чем обычное цинкование, и близко к нержавеющей стали по стойкости к коррозии
• Перфорация с учётом термокомпенсации позволяет элементам свободно перемещаться при нагреве/охлаждении, предотвращая деформацию всей трассы
• NATO-отверстия ускоряют установку и исключают необходимость сверления
• Огнестойкость делает изделие подходящим для объектов с повышенными требованиями к пожарной безопасности

Ограничения применения

• Не совместим с другими сериями лотков — только с U5 Combitech 150×600
• Не предназначен для вертикальных ответвлений — только для горизонтального монтажа
• При использовании в условиях постоянного контакта с открытыми химическими реагентами (например, кислотами) рекомендуется проверять совместимость покрытия
• Внутренний радиус 500 мм требует достаточного пространства — не подходит для плотных компактных трасс

Примеры использования

• Подключение частотных преобразователей к основной кабельной трассе на производстве
• Разветвление силовых кабелей в цехах пищевой промышленности с высокой влажностью
• Обход препятствий (колонны, трубопроводы) в автоматизированных линиях
• Распределение сигналов управления в системах конвейеров и робототехники

Практические советы

• Перед монтажом проверьте соответствие высоты и ширины лотков — 150×600 мм — иначе соединение будет негерметичным
• Убедитесь, что кабели внутри не перегружают внутреннее пространство; максимальная заполненность — до 40–45% площади сечения
• При длительной эксплуатации в условиях перепадов температур контролируйте состояние креплений — хотя система компенсирует тепловые расширения, периодическая проверка обязательна
• Для защиты от внешних механических воздействий можно дополнительно закрыть ответвитель крышкой, совместимой с U5 Combitech
• Артикул ust656zl — единственный вариант этого типа в линейке DKC с цинк-ламельным покрытием; другие аналоги могут иметь другую толщину стенок или отсутствовать в наличии
