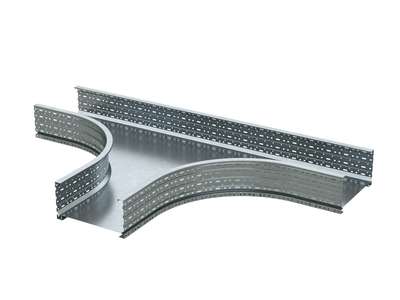

Ответвитель Т-образный листовой 200х500, цинк-ламельный | UST625ZL DKC ДКС

Ответвитель Т-образный листовой 200х500 цинк-ламельный от DKC (ДКС), артикул ust625zl, предназначен для создания горизонтальных ответвлений в кабельных трассах на базе лотков U5 Combitech. Он сочетает прочность нержавеющей стали, надёжное цинк-ламельное покрытие и специальную перфорацию для компенсации тепловых расширений.

Назначение и область применения

Ответвитель Т-образный листовой 200х500 цинк-ламельный используется для формирования Т-образных ответвлений в горизонтальной плоскости кабельных трасс, собранных из лотков серии U5 Combitech. Применяется там, где требуется изменить направление трассы без резких изгибов - например, при подключении оборудования к основному кабельному каналу, проходе через перегородки или переходе между зонами с разным расположением устройств.

Технические характеристики

• Размеры: высота 200 мм, ширина 500 мм, внутренний радиус 500 мм
• Основной материал: нержавеющая сталь
• Покрытие: цинк-ламельное (магниевая смола с цинковыми и алюминиевыми хлопьями)
• Цвет: серый
• Исполнение: широкодиапазонное - работает при значительных колебаниях температур
• Огнестойкость: да - соответствует требованиям пожарной безопасности
• Наличие NATO-отверстий: есть - для стандартизированного крепления

Совместимость и монтаж

Ответвитель ust625zl совместим исключительно с лотками серии U5 Combitech, имеющими высоту борта 200 мм и ширину 500 мм. Монтаж выполняется путём фиксации к лоткам с помощью болтов через NATO-отверстия - они обеспечивают точное выравнивание и ускоряют сборку. Перфорированные участки позволяют кабелю свободно перемещаться при тепловом расширении, что снижает риск механического повреждения изоляции. Установка требует равномерного затягивания крепёжа - перекосы недопустимы.

Безопасность и стандарты

Ответвитель Т-образный листовой 200х500 цинк-ламельный обладает огнестойкостью, что подтверждает соответствие нормам пожарной безопасности для кабельных систем. Цинк-ламельное покрытие не содержит свинца и других токсичных веществ, безопасно при эксплуатации в закрытых помещениях и производственных зонах.

Преимущества

• Цинк-ламельное покрытие обеспечивает коррозионную стойкость выше, чем обычное цинкование, почти сравнимую с нержавеющей сталью
• Плавный радиус 500 мм минимизирует нагрузки на кабели при протяжке
• Перфорация с учётом термокомпенсации предотвращает деформацию и разрывы при перепадах температур
• NATO-отверстия упрощают монтаж и гарантируют совместимость с другими элементами системы U5 Combitech
• Нержавеющая сталь в основе обеспечивает долговечность даже в агрессивных средах

Ограничения применения

• Не подходит для вертикальных ответвлений - предназначен только для горизонтального монтажа
• Совместим только с лотками U5 Combitech 200×500; несовместим с другими сериями или размерами
• Не рекомендован для постоянного погружения в жидкости - хотя покрытие устойчиво к влаге, он не является герметичным элементом
• Запрещено применять в качестве несущей конструкции - рассчитан только на кабельные нагрузки

Примеры использования

• Подключение частотных преобразователей к основной кабельной трассе на производстве
• Обход препятствий (колонн, труб) в технологических корпусах
• Разводка питания к группе станков в одном цехе
• Создание ответвлений в автоматизированных линиях с переменными температурами

Практические советы

• Убедитесь, что внешние размеры лотков точно соответствуют 200×500 мм - даже небольшое отклонение нарушит плотность соединения
• При прокладке кабелей используйте смазку для снижения трения - особенно важно при большом числе проводов
• Проверьте правильность установки NATO-отверстий перед окончательной фиксацией - смещение усложнит последующую модификацию трассы
• При работе в условиях повышенной влажности или агрессивных паров регулярно осматривайте поверхность покрытия - цинк-ламель устойчив, но не вечный
• Этот ответвитель можно комбинировать с другими элементами U5 Combitech - например, с угловыми поворотами или крышками - для создания комплексных маршрутов
