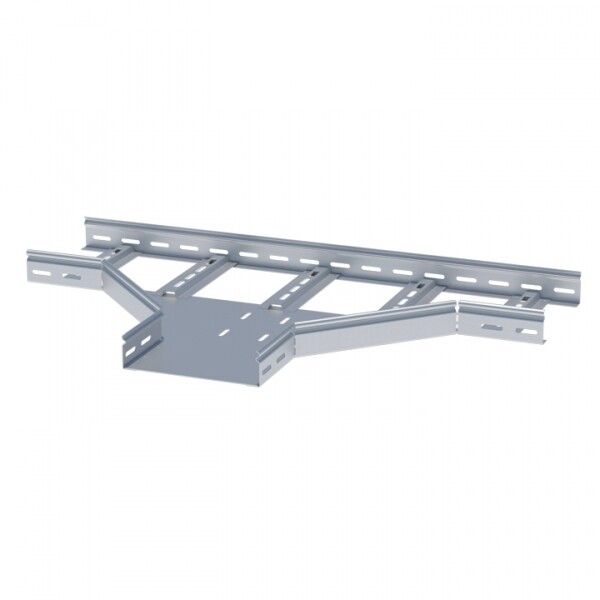

Ответвитель T-образ. лестничный 80х500мм | tlt80500 EKF

Ответвитель Т-образный лестничный 80х500мм от EKF - элемент кабельной трассы для организации перпендикулярных ответвлений в лестничных лотках. Артикул tlt80500 подходит для систем с шириной 500 мм и высотой 80 мм, обеспечивает надёжное соединение и доступ к кабелям при обслуживании.

Назначение и область применения

Ответвитель Т-образный лестничный 80х500мм используется для создания Т-образных переходов в кабельных трассах из лестничных лотков. Применяется там, где требуется вывести кабели вбок от основной трассы - например, к распределительным щитам, оборудованию на стене или другим точкам подключения. Подходит для промышленных объектов, цехов, энергообъектов, жилых комплексов с крупными кабельными сетями.

Технические характеристики

• Ширина лотка: 500 мм - совместим с лестничными лотками этой ширины
• Высота лотка: 80 мм - соответствует стандартному профилю
• Внутренний радиус изгиба: 300 мм - позволяет прокладывать кабели с минимальным допустимым радиусом изгиба
• Материал: сталь с цинковым покрытием - устойчив к коррозии, долговечен
• Толщина металла: 1,2 мм - обеспечивает достаточную жёсткость при нагрузке
• Тип ступени: перфорированный профиль - облегчает фиксацию кабелей и вентиляцию
• Тип бокового профиля: открытый - позволяет легко вводить/выводить кабели без демонтажа
• Симметричность: да - можно использовать в обоих направлениях
• Цвет: серый - соответствует цветовой гамме серии EKF-Line
• Гарантия: 36 месяцев
• Комплектация: встроенный соединительный элемент - не требует дополнительных деталей для установки на лоток

Совместимость и монтаж

Ответвитель Т-образный лестничный 80х500мм совместим с лестничными лотками EKF-Line той же ширины и высоты. Устанавливается путём защёлкивания на верхнюю часть лотка через встроенный соединительный элемент. Монтаж выполняется без сварки и болтов - достаточно совместить крепёжные выступы и плотно зафиксировать. Открытые боковые профили позволяют вести кабели прямо в ответвление без снятия крышек. Для герметичности крышка продается отдельно - её необходимо заказывать при необходимости защиты от пыли и влаги.

Безопасность и стандарты

Изделие изготовлено в соответствии с требованиями к механической прочности и электроизоляционной безопасности для кабельных систем. Цинковое покрытие снижает риск коррозии, что важно для помещений с повышенной влажностью. Гарантия 3 года подтверждает соответствие нормам надёжности. Не предназначен для использования во взрывоопасных зонах или средах с агрессивными химическими веществами.

Преимущества

• Удобная сборка - не нужны дополнительные крепежи, всё уже в комплекте
• Высокая нагрузочная способность благодаря толщине стали 1,2 мм
• Открытый профиль ускоряет обслуживание и замену кабелей
• Симметричная форма - одинаково эффективен в любом направлении
• Цинкование увеличивает срок службы даже в условиях повышенной влажности

Ограничения применения

• Не подходит для лотков другой ширины - только 500 мм
• Не является герметичным решением - без крышки не защищён от пыли и воды
• Не рекомендован для внешней установки без дополнительной защиты
• Не предназначен для силовых кабелей с очень большим диаметром - проверьте свободное пространство внутри лотка

Примеры использования

• Подключение кабелей от главной трассы к щитовым комнатам в многоэтажном здании
• Разветвление питания на конвейерах в производственных цехах
• Обход препятствий (колонн, труб) в кабельных каналах
• Запитка освещения и оборудования вдоль длинных коридоров

Практические советы

• Проверяйте внутренний радиус 300 мм перед прокладкой кабелей - особенно с жёсткими изоляциями
• Если нужна защита от пыли или влаги - закажите крышку отдельно (не включена в комплект)
• При монтаже убедитесь, что лоток установлен ровно - искривление может затруднить защёлкивание
• Для частого обслуживания используйте перфорированную ступень - она позволяет фиксировать кабели хомутиками без снятия ответвителя
• Артикул tlt80500 - единственный вариант этого размера в серии EKF-Line; аналоги других брендов могут отличаться по форме крепления
