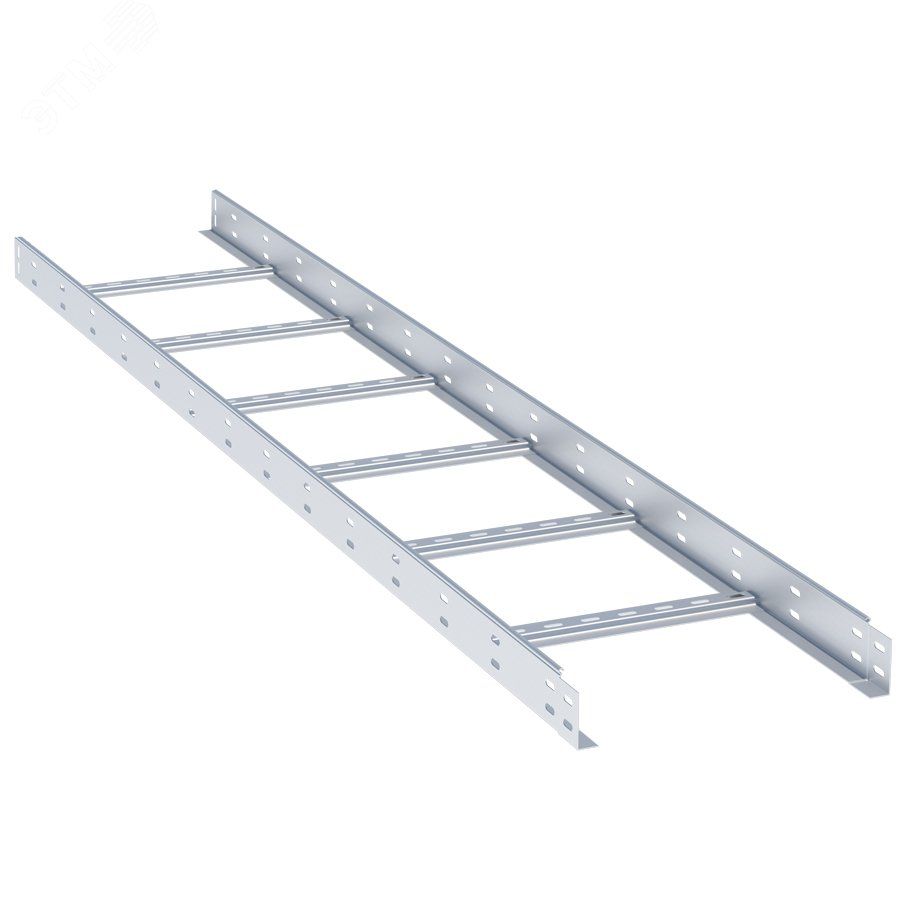

Лоток лестничный 80х200х3000-1,2 мм EKF | LT80200-1,2

Лоток лестничный 80х200х3000-1,2 мм от EKF - это прочная металлическая конструкция для открытой прокладки кабелей и проводов, подходящая для промышленных объектов, станций, производственных помещений. Благодаря сварной фиксации и горячему цинкованию, лоток лестничный 80х200х3000-1,2 мм обеспечивает долговечность даже в агрессивных средах.

Назначение и область применения

Лоток лестничный 80х200х3000-1,2 мм предназначен для прокладки силовых, контрольных и коммуникационных кабелей при открытой электропроводке. Подходит для установки в помещениях с повышенной нагрузкой - на заводах, в энергообъектах, транспортных узлах, серверных и распределительных пунктах. Конструкция позволяет прокладывать тяжелые пучки кабелей, включая многожильные и крупногабаритные линии.

Технические характеристики

• Размеры: ширина 80 мм, высота 200 мм, длина 3000 мм
• Толщина стали: 1,2 мм - обеспечивает достаточную жесткость при минимальном весе
• Материал: сталь с покрытием горячим цинком - защищает от коррозии
• Расстояние между перекладинами: 300 мм - гарантирует равномерную нагрузку на всю длину
• Полезное сечение: 9800 мм2 - позволяет размещать значительный объем кабелей
• Тип ступени: перфорированный профиль - снижает массу и улучшает теплоотвод
• Тип бокового профиля: открытый - обеспечивает легкий доступ к кабелям
• Фиксация ступени: сварная - повышает надежность и исключает ослабление соединений
• Цвет: серый - соответствует промышленным стандартам внешнего исполнения
• Огнестойкость: да - сохраняет целостность при воздействии открытого пламени
• Гарантия: 36 месяцев

Совместимость и монтаж

Лоток лестничный 80х200х3000-1,2 мм совместим с аксессуарами серии EKF-M-Line: углы, переходники, крепления, крышки. Устанавливается на кронштейны, подвесы или крепится к стенам/потолкам с помощью болтовых соединений. Для длинных трасс рекомендуется использовать компенсационные участки через каждые 5–10 метров. Применяйте крепеж с учетом посадочного диаметра отверстий в боковых профилях - они рассчитаны под стандартные болты M8–M10.

Безопасность и стандарты

Лоток лестничный 80х200х3000-1,2 мм прошел испытания на огнестойкость и соответствует требованиям ГОСТ Р 50571.15-97 и IEC 61537. Горячее цинкование соответствует ISO 1461. Открытая конструкция предотвращает перегрев кабелей, что снижает риск возгорания. Сертификаты на продукцию доступны на сайте производителя EKF.

Преимущества

• Высокая несущая способность благодаря жесткой сварной конструкции
• Устойчивость к коррозии - цинковое покрытие служит до 25 лет в закрытых помещениях
• Облегченная перфорированная ступень - снижает вес и улучшает вентиляцию
• Открытая форма - удобство осмотра, ремонта и модернизации трассы
• Поддержка длинных пролетов - допускает установку без промежуточных опор до 3 м

Ограничения применения

• Не предназначен для прямого контакта с открытыми источниками воды - не является герметичным решением
• Не рекомендован для установки в зонах с постоянным механическим ударным воздействием (например, вблизи движущихся механизмов без защиты)
• При использовании вне помещений требуется дополнительная защита от атмосферных осадков - например, крышка или навес
• Не подходит для прокладки взрывоопасных кабелей без специальных мер (не имеет взрывозащиты)

Примеры использования

• Прокладка силовых кабелей на производственном конвейере
• Кабельная трасса в распределительной подстанции
• Система управления и связи в логистическом центре
• Электроснабжение оборудования в цехах с частыми изменениями конфигурации

Практические советы

• При расчете количества кабелей учитывайте заполнение не более 60% полезного сечения - так сохраняется воздушный зазор для охлаждения
• Для трасс длиной более 5 м используйте компенсаторы теплового расширения
• При монтаже на потолке применяйте анкерные крепления с проверенным усилием затяжки - не менее 15 Нм
• Проверьте соответствие диаметра отверстий в боковых профилях выбранному крепежу перед заказом
• Лоток лестничный 80х200х3000-1,2 мм легко режется болгаркой - после резки обработайте кромки для удаления острых заусенцев
