Лоток лестничный 100х400х3000-1,2 мм | LT100400-1,2 EKF

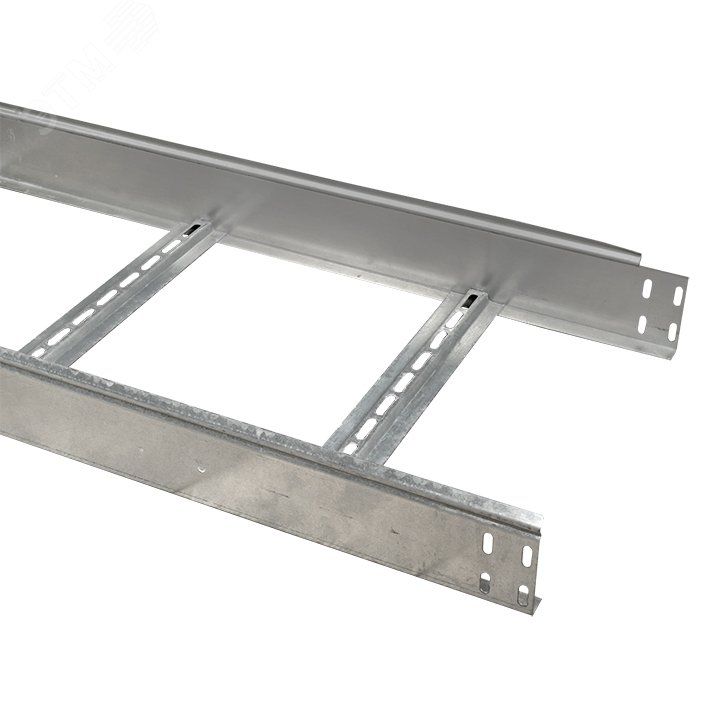

Лоток лестничный 100х400х3000 1,2 мм от EKF - это прочная металлическая конструкция для открытой прокладки кабелей и проводов в промышленных, коммерческих и административных зданиях. Артикул lt100400-1,2 обеспечивает надежную фиксацию тяжелых кабельных трасс благодаря жесткой сварной раме и защищённому цинком покрытию.

Назначение и область применения

Лоток лестничный 100х400х3000 1,2 мм предназначен для прокладки силовых, контрольных и информационных кабелей в местах, где требуется быстрый доступ к проводкам и высокая механическая нагрузка. Подходит для установки в производственных цехах, серверных помещениях, энергообъектах, торговых комплексах и других объектах с открытой электропроводкой. Конструкция позволяет прокладывать кабели как горизонтально, так и вертикально - например, по шахтам или между этажами.

Технические характеристики

• Размеры: 100×400×3000 мм (высота × ширина × длина)
• Толщина стенки: 1,2 мм
• Материал: сталь
• Покрытие: горячий цинк - защищает от коррозии даже в агрессивной среде
• Расстояние между перекладинами: 300 мм - обеспечивает равномерное распределение нагрузки
• Тип ступени: перфорированный профиль - снижает вес и улучшает теплоотвод
• Фиксация ступеней: сварная - повышает долговечность и жесткость
• Тип бокового профиля: открытый - обеспечивает легкий осмотр и доступ к кабелям
• Огнестойкость: да - сохраняет целостность при воздействии открытого пламени
• Цвет: серый
• Гарантия: 36 месяцев

Совместимость и монтаж

Лоток лестничный 100х400х3000 1,2 мм совместим с аксессуарами серии EKF-M-Line: углы, переходники, крепления, крышки и заглушки. Для монтажа используются болтовые или сварные крепления к стенам, потолкам или несущим конструкциям. Учитывайте шаг крепления - рекомендуется не более 1500 мм для горизонтальных участков и 1000 мм для вертикальных. Лоток можно резать на месте при помощи болгарки с диском по металлу - после резки необходимо обработать кромки против коррозии.

Безопасность и стандарты

Лоток соответствует требованиям ГОСТ Р 50571.5.52 и IEC 61537. Протестирован на огнестойкость: выдерживает воздействие пламени до 90 минут без потери несущей способности. Горячее цинкование соответствует ISO 1461 - гарантирует антикоррозийную защиту в течение всего срока службы. Сертификаты на продукцию доступны на сайте производителя EKF.

Преимущества

• Высокая несущая способность - подходит для тяжелых кабельных bundles до 80 кг/м
• Открытая конструкция - удобство обслуживания, диагностики и модернизации трасс
• Естественная вентиляция - предотвращает перегрев кабелей, особенно важна при плотной укладке
• Устойчивость к коррозии - благодаря горячему цинкованию, подходит для сырых помещений и наружных участков
• Готовая система - широкий ассортимент комплектующих позволяет собрать любую конфигурацию трассы

Ограничения применения

Не применяется в условиях постоянного контакта с открытыми химическими реагентами, кислотами или щелочами - цинк может разрушаться. Не рекомендуется использовать в взрывоопасных зонах без дополнительной защиты. Недопустимо применение в качестве несущего элемента для оборудования массой выше 80 кг/м - только для кабелей. Температурный режим: от -40C до +60C.

Примеры использования

• Прокладка силовых кабелей от трансформаторной подстанции к распределительному щиту в цеху
• Кабельные трассы в многоэтажном офисном здании - от этажных щитов до рабочих мест
• Подключение конвейеров и автоматических линий в пищевой промышленности
• Обвязка кабелей управления в тепловых пунктах и насосных станциях

Практические советы

• При прокладке длинных горизонтальных участков (>5 м) используйте дополнительные поддерживающие кронштейны - чтобы избежать прогиба
• Для вертикальных участков обязательно закрепите лоток через каждые 1–1,5 метра
• При использовании нескольких уровней - оставляйте минимум 100 мм свободного пространства между уровнями для удобства монтажа
• При резке лотка - сразу обработайте срезы специальной краской или герметиком для цинка
• Артикул lt100400-1,2 идеально сочетается с крышками EKF (артикул CKL-100) - если нужна дополнительная защита от пыли
