Соединитель для лестн. лотка шарнирный H=100мм 2мм EKF shlt1002

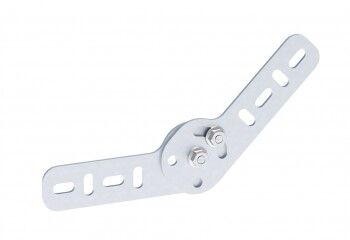

Шарнирный соединитель лестничного лотка высота 100 мм толщина 2 мм от EKF (артикул shlt1002) предназначен для гибкого соединения участков лестничных лотков в местах изменения направления трассы, сохраняя целостность кабельной системы и обеспечивая удобство монтажа на сложных маршрутах.

Назначение и область применения

Этот шарнирный соединитель используется для плавного перехода между прямыми участками лестничного лотка при изменении направления трассы - например, при обходе препятствий, поворотах или наклонах. Подходит для прокладки силовых и контрольных кабелей в промышленных помещениях, цехах, на объектах энергетики, транспорте и ЖКХ. Применяется исключительно с лестничными лотками того же типа и высоты 100 мм.

Технические характеристики

• Высота: 100 мм - соответствует стандартным лестничным лоткам этой высоты;
• Толщина материала: 0,8 мм - достаточна для жесткости при минимальном весе;
• Материал: сталь - прочная основа, выдерживающая механические нагрузки;
• Защитное покрытие: оцинковка горячим способом по методу Сендзимира - равномерное антикоррозийное покрытие, устойчивое к воздействию влаги и химикатов;
• Цвет: 7035 (серый) - совпадает с цветовой гаммой изделий EKF-Line;
• Тип соединения: шарнирный - позволяет поворачивать соединитель в пределах угла до +-45° без деформации;
• Гарантийный срок: 36 месяцев - подтверждает надежность материалов и производства.

Совместимость и монтаж

Шарнирный соединитель лестничного лотка высота 100 мм толщина 2 мм совместим только с лестничными лотками EKF-Line и аналогичными моделями других производителей, имеющими те же габариты и шаг фиксации. Монтируется путём защёлкивания на боковые грани лотка - не требует сварки или дополнительных крепёжных элементов. Для фиксации используются самонарезающие болты, которые входят в комплект лотка. Убедитесь, что внутренний профиль лотка точно совпадает с формой соединителя - расхождение даже на 1–2 мм снижает герметичность и прочность соединения.

Безопасность и стандарты

Изделие изготовлено из стали с оцинковкой по методу Сендзимира, что соответствует требованиям ГОСТ 14918 и ISO 1461 по коррозионной стойкости. Шарнирный механизм не создаёт острых кромок, снижая риск повреждения изоляции кабелей. Соединитель не предназначен для работы в условиях постоянного погружения в жидкость или агрессивных средах - он рассчитан на сухие и умеренно влажные помещения.

Преимущества

• Шарнирный принцип позволяет легко адаптировать трассу под реальные условия монтажа без резки или доработки лотка;
• Оцинковка по методу Сендзимира гарантирует долгую службу даже в условиях повышенной влажности;
• Низкий вес и простая установка сокращают время монтажа;
• Совместимость с крышками EKF-Line - при установке крышки повышается степень защиты IP54 и усиливается механическая стойкость.

Ограничения применения

• Не применяется для вертикальных поворотов - только в горизонтальной плоскости;
• Не рекомендуется использовать там, где возможны ударные нагрузки или частые вибрации - шарнир может ослабнуть;
• Не совместим с лотками другой высоты (например, 150 мм или 50 мм);
• Не предназначен для открытых площадок без защиты от осадков - требуется установка крышки и/или использование в закрытых помещениях.

Примеры использования

• Обход колонн и трубопроводов в производственных цехах;
• Переход через технологические проёмы в офисных зданиях;
• Соединение лотков на эстакадах и в подземных тоннелях;
• Разветвление трассы вокруг оборудования, где нужен угол более 90°.

Практические советы

• Перед монтажом проверьте, чтобы все лотки были одного производителя и серии - различия в форме крепёжных отверстий могут помешать плотному соединению;
• Устанавливайте шарнирный соединитель после сборки всей прямой части трассы - легче регулировать угол;
• При использовании с крышкой убедитесь, что она правильно зафиксирована - иначе защита будет недостаточной;
• Не затягивайте крепёж слишком сильно - это может деформировать тонкую стенку 0,8 мм и нарушить работу шарнира;
• Для длительной эксплуатации в сырых помещениях периодически проверяйте состояние оцинковки - при появлении белого налёта (циновой пыли) протрите поверхность сухой тканью.
