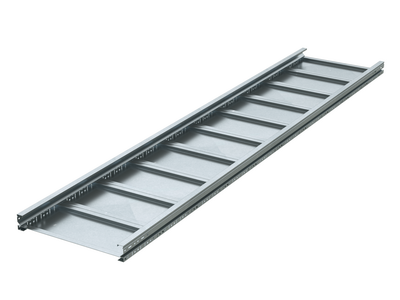

Лоток неперфорированный 500х100х3000х1,5мм, лонжерон, горячеоцинкованный | UNM315HDZ DKC ДКС

Лоток листовой неперфорированный стальной горячеоцинкованный 1.5мм, лонжерон, L3000мм, размеры 100х500мм или 500х100мм от DKC (ДКС), артикул unm315hdz, предназначен для надежной прокладки силовых и управляющих кабелей на промышленных объектах с высокими механическими нагрузками и агрессивной средой.

Назначение и область применения

Этот лоток используется там, где требуется прочная, долговечная и защищенная кабельная трасса. Подходит для прокладки кабелей на больших пролетах - в производственных цехах, на верфях, в портовых зонах, на складах и других объектах с высокой влажностью, запыленностью или химической агрессивностью. Благодаря усиленному исполнению и высокой несущей способности, лоток применяется там, где обычные кабельные каналы не выдерживают нагрузок.

Технические характеристики

• Материал: сталь оцинкованная - основа для прочности и защиты от коррозии;
• Толщина стенки: 1,5 мм - увеличенная толщина для работы под высокими нагрузками;
• Покрытие: горячее цинкование - защита от ржавчины даже при постоянном контакте с влагой и химикатами;
• Размеры: 100×500 мм или 500×100 мм - можно устанавливать как широким, так и узким ребром вверх, в зависимости от требований к проходимости кабелей и месту монтажа;
• Длина: 3000 мм - стандартная длина для удобного транспортирования и сборки;
• Полезное сечение: 40 000 мм2 - достаточное пространство для большого количества кабелей;
• Огнестойкость: да - материал не поддерживает горение, что важно для соблюдения норм пожарной безопасности;
• Климатическое исполнение: ОМ1 / У1 / УХЛ(1,5) / ХЛ1 - работает при температуре от –60C до +40C, в условиях повышенной влажности, соленого воздуха и атмосферных осадков;
• Монтажные отверстия: NATO - совместимы с международными системами крепления, позволяют использовать универсальные кронштейны и крепеж;
• Цвет: серый - единый цветовой стандарт для промышленных решений.

Совместимость и монтаж

Лоток является частью серии U5 Combitech и совместим с другими элементами этой системы: углами, переходниками, крепежами и опорами. Монтаж выполняется на кронштейнах или крепится к несущим конструкциям через NATO-отверстия. Для фиксации используйте болты M8–M10. Длина 3000 мм позволяет минимизировать количество стыков. При необходимости лоток легко режется ножницами по металлу или гильотинным резаком. Наличие усиленного исполнения исключает прогиб при установке на пролетах до 9 метров.

Безопасность и стандарты

Лоток соответствует ГОСТ 30546.1-98 по сейсмоустойчивости и имеет свидетельства Российского морского регистра судоходства. Это подтверждает его применение в экстремальных условиях - на судах, причалах и в зонах с возможными вибрациями. Огнестойкость соответствует требованиям к кабельным трассам в промышленных объектах. Горячее цинкование обеспечивает соответствие нормам по защите от коррозии в агрессивных средах.

Преимущества

• Высокая жесткость благодаря толщине 1,5 мм и усиленной конструкции - не деформируется под весом кабелей;
• Горячее цинкование продлевает срок службы до 25+ лет даже в морской атмосфере;
• Отсутствие перфорации снижает риск попадания влаги, пыли и посторонних предметов внутрь трассы;
• NATO-отверстия ускоряют монтаж и уменьшают необходимость в специализированном крепеже;
• Подходит для прокладки кабелей в условиях сейсмических воздействий и вибраций.

Ограничения применения

• Не предназначена для прокладки внутри помещений с постоянным воздействием открытого пламени - хотя огнестойкая, она не заменяет кабельные лотки класса FR или FI;
• Не рекомендован для частого открывания и доступа к кабелям - отсутствие перфорации затрудняет быстрый доступ, нужен демонтаж крышки или участка;
• При использовании на пролетах более 9 метров требуется расчет на прогиб и дополнительная подвеска - максимальная нагрузка указана для 9 м, выше - требуется инженерный расчет;
• Не подходит для прокладки в зонах с постоянным воздействием кислотных паров (например, химические производства с HCl, H₂SO₄) - цинк может разрушаться при длительном контакте с сильными кислотами.

Примеры использования

• Прокладка силовых кабелей на заводе по производству стали - высокая вибрация, пыль, температура;
• Кабельная трасса на причале порта - соленый воздух, влага, циклы заморозки-оттаивания;
• Система управления на судне - соответствие требованиям морского регистра;
• Объекты логистики с крупногабаритными кабелями - большой объем проводов, требующий прочной основы.

Практические советы

• Выбирая ориентацию лотка (100×500 или 500×100), учитывайте направление прокладки кабелей - широкая сторона вниз лучше распределяет нагрузку, узкая - экономит место при боковом монтаже;
• При монтаже на пролетах 6–9 м обязательно проверьте шаг подвески - он должен соответствовать заявленной несущей способности (до 170 кг/м на 6 м);
• Для защиты кабелей от острых краев используйте резиновые вставки или кабельные протекторы на краях лотка - особенно при частой замене проводов;
• Проверяйте наличие всех NATO-отверстий перед заказом - они должны быть равномерно расположены по всей длине;
• При работе в холодном климате (УХЛ, ХЛ1) убедитесь, что все крепежи также рассчитаны на низкие температуры - металл становится хрупким ниже –40C.
