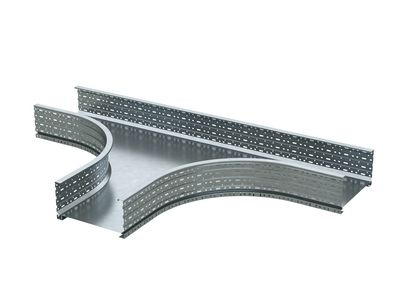

Ответвитель для лотка Т-образ. горизонт. 100х400 R-660 гор. цинк DKC UST614HDZ ДКС

Ответвитель Т-образный листовой 100х400, R660, горячеоцинкованный от DKC (ДКС) — это элемент кабельной трассы серии U5 Combitech, предназначенный для создания горизонтальных ответвлений с плавным переходом. Артикул ust614hdz обеспечивает надёжное соединение лотков при сложной маршрутизации кабелей в промышленных условиях.

Назначение и область применения

Ответвитель Т-образный листовой 100х400, R660, горячеоцинкованный используется для формирования T-образных ответвлений в горизонтальной плоскости кабельных трасс, собранных из лотков серии U5 Combitech. Применяется там, где требуется изменить направление трассы без резких углов — например, при обходе оборудования, выходе к распределительным щитам или пересечении технологических зон. Подходит для установки в цехах, на энергообъектах, в логистических комплексах и других местах с высокими требованиями к долговечности и защищённости кабелей.

Технические характеристики

• Форма: Т-образный горизонтальный тройник
• Размеры лотка: высота 100 мм, ширина 400 мм
• Внутренний радиус изгиба: 500 мм — обеспечивает плавный переход кабелей, исключает перегибы и механические повреждения
• Материал: нержавеющая сталь
• Защитное покрытие: горячее цинкование (гальванопокрытие методом погружения)
• Толщина лонжерона: 1,5 мм — гарантирует жёсткость и устойчивость к нагрузкам
• Исполнение: широкодиапазонное — работает в экстремальных температурных режимах
• Климатическое исполнение: ОМ1 / У1 / УХЛ(1,5) / ХЛ1 — допущен к использованию в помещениях с повышенной влажностью, на улице и в холодном климате
• Наличие NATO-отверстий: да — позволяет фиксировать элемент с помощью стандартизованных крепёжных систем
• Огнестойкость: да — сохраняет целостность при воздействии открытого огня в рамках требований к кабельным трассам
• Цвет: серый

Совместимость и монтаж

Ответвитель Т-образный листовой 100х400, R660, горячеоцинкованный совместим только с лотками серии U5 Combitech того же размера — 100×400 мм. Монтаж осуществляется путём стыковки с основными лотками через перфорированные кромки. Наличие NATO-отверстий позволяет использовать универсальные болтовые соединения, что ускоряет сборку и снижает риск ошибок. Для герметичности и прочности рекомендуется использовать комплектные крепёжные элементы от DKC. Перфорация выполнена с учётом теплового расширения — элементы могут перемещаться вдоль оси при перепадах температур без деформаций.

Безопасность и стандарты

Ответвитель соответствует требованиям к огнестойкости и устойчивости к коррозии, предусмотренным для промышленных кабельных систем. Горячее цинкование обеспечивает соответствие нормам по защите металла в агрессивных средах. Климатические классы (ОМ1, У1, УХЛ, ХЛ1) подтверждают работоспособность в условиях повышенной влажности, низких температур и перепадов. Соответствует принципам безопасности EN 61537 и ГОСТ Р 50571 для кабельных лотков.

Преимущества

• Плавный радиус 500 мм минимизирует риск повреждения изоляции кабелей при прокладке
• Горячее цинкование увеличивает срок службы до 30–50 лет даже в сырых и агрессивных средах
• NATO-отверстия обеспечивают быстрый и унифицированный монтаж с другими элементами трассы
• Термокомпенсирующая перфорация предотвращает возникновение напряжений в соединениях при смене температуры
• Огнестойкость позволяет использовать в зонах с повышенными требованиями к пожарной безопасности

Ограничения применения

• Не предназначен для вертикальных ответвлений — только для горизонтального монтажа
• Совместим только с лотками U5 Combitech 100×400 мм; не подходит для других серий или размеров
• Не следует использовать в средах с постоянным контактом с кислотами, щелочами или сильными растворителями — хотя цинк устойчив, длительный контакт с агрессивными жидкостями может снизить срок службы
• Запрещено применять в качестве несущего элемента — только как аксессуар кабельной трассы

Примеры использования

• Обход крупного оборудования на производстве — ответвление кабелей от основной трассы к пульту управления
• Подключение кабелей к распределительному щиту, расположенному перпендикулярно основному лотку
• Прокладка кабелей в цехах с частыми изменениями конфигурации — например, на конвейерах или в логистических зонах
• Монтаж в подземных коллекторах, тоннелях, на объектах с высокой влажностью — благодаря антикоррозийному покрытию

Практические советы

• Проверьте перед монтажом, чтобы все лотки были одного типа — U5 Combitech 100×400 мм. Разница в размерах вызовет неплотное соединение.
• При использовании в условиях сильных перепадов температур (например, на улице или в неотапливаемых помещениях) не затягивайте крепления слишком сильно — оставьте минимальный люфт для теплового расширения.
• Для защиты от внешних факторов (пыль, влага) используйте крышки и уплотнители, совместимые с серией U5 Combitech.
• Артикул ust614hdz можно комбинировать с другими элементами серии — уголками, муфтами, заглушками — для создания сложных маршрутов без дополнительных адаптеров.
• При замене старого оборудования — этот ответвитель легко заменит аналоги других производителей, если они имели те же габариты и тип крепления.
