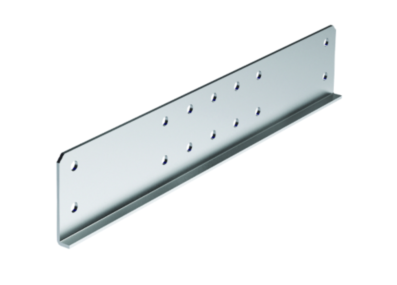

Соединитель внешний GTO LI 100, цинк-ламельный (аналог горячеоцинкованный) | LG1200HDZL DKC ДКС

Соединитель внешний GTO LI 100, цинк-ламельный (аналог горячеоцинкованный) от DKC предназначен для надёжного соединения универсальных кабельных лотков высотой 100 мм в системе L5 Combitech. Он используется там, где требуется усиленная механическая прочность - например, на длинных пролётах или зонах с высокими нагрузками.

Назначение и область применения

Соединитель внешний GTO LI 100, цинк-ламельный (аналог горячеоцинкованный) обеспечивает жёсткое и долговечное соединение между секциями кабельного лотка. Подходит для установки в условиях повышенной механической нагрузки, таких как промышленные объекты, энергообъекты, транспортные терминалы и крупные производственные площадки. Применяется исключительно с лотками высотой 100 мм из серии L5 Combitech.

Технические характеристики

• Тип изделия: соединитель внешний
• Высота совмещаемых лотков: 100 мм
• Материал корпуса: нержавеющая сталь
• Защитное покрытие: цинк-ламельное (аналогично горячему цинкованию)
• Тип соединения: винтовой
• Тип шарнирного соединения: шарнирное
• Цвет: серый
• Совместим с типом лотка: универсальный

Совместимость и монтаж

Соединитель внешний GTO LI 100, цинк-ламельный (аналог горячеоцинкованный) рассчитан исключительно на использование с кабельными лотками серии L5 Combitech высотой 100 мм. Устанавливается сверху на стык двух лотков. Для фиксации используются болты, входящие в комплект. Шарнирное устройство позволяет компенсировать небольшие перепады и деформации основания. Монтаж требует доступа сверху и предварительную выравнивание лотков по уровню перед затяжкой винтов.

Безопасность и стандарты

Изделие соответствует требованиям к механической прочности и коррозионной стойкости, характерным для промышленных решений класса IP4X–IP54. Цинк-ламельное покрытие обеспечивает уровень защиты, близкий к горячеоцинкованному, что делает его пригодным для работы во влажных и агрессивных средах. Наличие нержавеющей стали в основе повышает срок службы при постоянных вибрациях.

Преимущества

• Высокая несущая способность за счёт комбинации нержавеющей стали и цинк-ламельного покрытия
• Стойкость к коррозии - аналогична горячеоцинкованным деталям, но с более равномерным слоем
• Шарнирное соединение снижает риск возникновения внутренних напряжений при температурных расширениях
• Закрепление винтами даёт возможность многократного демонтажа без потери качества соединения
• Подтверждённая совместимость с системой L5 Combitech - минимизирует риски сборочных ошибок

Ограничения применения

• Не для лотков другой высоты - только 100 мм
• Не рекомендуется использовать в качестве опорного элемента - только для соединения уже установленных лотков
• Не предназначена для прямого контакта с открытыми источниками химически активных веществ (например, кислоты, щёлочи) без дополнительной защиты
• Не заменяет внутренние соединители - работает только на верхней плоскости лотка

Примеры использования

• Соединение участков кабельной трассы на элеваторах и конвейерах в пищевой промышленности
• Фиксация лотков через проходы между этажами в многоэтажных производственных зданиях
• Обустройство трасс в помещениях с высокой влажностью - насосные станции, холодильные камеры
• Участки с большими пролётами (>3 метра), где необходима дополнительная жёсткость

Практические советы

• Перед монтажом проверьте, чтобы торцы лотков были точно выровнены - даже маленький перекос увеличивает нагрузку на винты
• Используйте только оригинальные болты и гайки от DKC - другие могут иметь отличные допуски и вызвать проскальзывание
• На участках с частыми вибрациями дополнительно закрепите соединитель внешний GTO LI 100, цинк-ламельный (аналог горячеоцинкованный) антивибрационными прокладками
• Проверяйте состояние покрытия после монтажа - при повреждении цинк-ламельного слоя обработайте место антикоррозийным составом
• Артикул lg1200hdzl - сохраняйте его при заказе запасных частей; он однозначно идентифицирует именно этот тип соединителя в каталоге DKC
