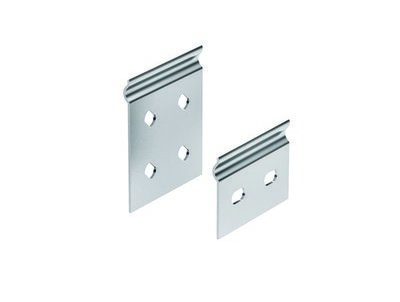

Пластина соединительная GTO H100 толщ 1,5 мм, цинк-ламель | SPGM100HDZL DKC ДКС

Пластина соединительная GTO H100 толщина 1,5 мм цинк-ламель SPGM100HDZL, DKC предназначена для надёжного соединения секций кабельных лотков серии S5 Combitech. Применяется там, где требуется прочный и долговечный стык без сварки - например, на производствах, в распределительных щитах или системах автоматизации.

Назначение и область применения

Пластина соединительная GTO H100 используется исключительно для соединения двух участков кабельного лотка серии S5 Combitech с высотой борта 100 мм. Она фиксируется на стыке основания лотка, обеспечивая механическую целостность и электрический контакт между элементами. Подходит для установки внутри помещений и в условиях повышенной влажности, где важна устойчивость к коррозии.

Технические характеристики

• Тип изделия: Накладка соединительная на стык основания лотка
• Высота совместимых лотков: 100 мм
• Материал: Ста́ль оцинкованная
• Толщина: 1,5 мм
• Покрытие: Горячий цинк - защищает от ржавчины даже при повреждении поверхности
• Цвет: Светло-серый
• Тип соединения: Винтовой разъём - позволяет собирать и разбирать стык без инструментов для резки или сварки
• Совместимость: Только с кабельными лотками S5 Combitech

Совместимость и монтаж

Пластина соединительная GTO H100 работает **только** с лотками серии S5 Combitech. Установка требует точного совпадения геометрии: ширина и форма профиля должны соответствовать оригинальному изделию. Монтировать можно на горизонтальных и вертикальных участках трассы. Для сборки используются болты M8, которые входят в комплект лотков. Каждая пластина закрывается двумя винтовыми зажимами - один с каждой стороны стыка. Перед монтажом проверьте, чтобы кромки лотков были выровнены без перепадов более 1–2 мм.

Безопасность и стандарты

Изделие соответствует требованиям к электроустановкам для защиты от внешних воздействий. Покрытие горячим цинком обеспечивает соответствие классу коррозионной стойкости C4 по ISO 9223. Электрическая проводимость через стык сохраняется благодаря металлическому контакту - не требует дополнительного перемыкания. Однако не предназначен для работы в средах с химически активными веществами (например, кислотами, щелочами).

Преимущества

• Увеличивает срок службы лотков - оцинкованная сталь не ржавеет при нормальной эксплуатации
• Не требует сварки - снижает время монтажа и риск повреждения изоляции кабелей
• Обеспечивает непрерывную электрическую связь между секциями - не нуждается в дополнительных заземлениях
• Легко заменить - при необходимости демонтаж занимает несколько минут
• Поддерживает стандартизированную систему S5 Combitech - совместима с другими элементами этой же серии

Ограничения применения

• Не для лотков других серий - даже если они имеют высоту 100 мм, форма профилей отличается
• Не рекомендовано применение вне помещений без дополнительной защиты от осадков и прямого UV-облучения
• Запрещено использовать в местах с постоянным воздействием солевых растворов (прибрежные зоны, химические цеха)
• Не рассчитана на нагрузки выше допустимых для лотков S5 Combitech - не используйте как опору для оборудования

Примеры использования

• Соединение двух участков лотка на производстве при изменении направления трассы
• Ремонт поврежденного участка кабельной системы без замены всего лотка
• Устройство ответвлений в распределительных пунктах заводских линий
• Монтаж в пищевой промышленности - где важно сочетание чистоты и антикоррозийной защиты

Практические советы

• Перед установкой протрите рабочие поверхности лотка и пластины от пыли и масла - это повысит качество контакта
• Затягивайте винты равномерно, не переусердствуя - перетяжка деформирует металл и нарушает герметичность стыка
• Если система будет работать в условиях вибрации, дополнительно проверяйте затяжку винтов каждые 6 месяцев
• Пластина SPGM100HDZL, DKC выпускается в светло-сером цвете - она легко различима среди других деталей, что удобно при обслуживании
• Храните запасные пластины в сухом месте - хотя покрытие устойчиво, длительный контакт с влагой может вызвать белый налёт (не влияющий на функциональность)
