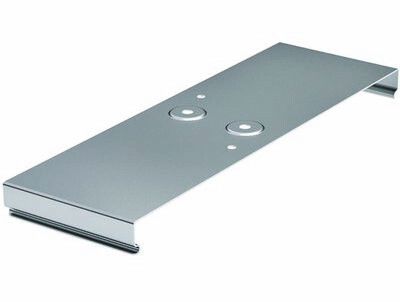

Накладка соединительная CGC 80 мм, сталь оцинкованная DKC (ДКС) 37391

Накладка соединительная 80 мм CGC для крышки кабельного лотка - элемент системы S5 Combitech от DKC, предназначенный для герметичного и прочного перекрытия стыков между секциями крышек кабельных лотков. Подходит для монтажа на лотки шириной 80 мм, обеспечивает механическую защиту и усиление соединений, особенно после резки крышек.

Назначение и область применения

Накладка соединительная 80 мм CGC для крышки кабельного лотка используется для закрытия зазоров между торцами крышек лотков, когда они были отрезаны неровно или требуют дополнительного усиления. Применяется исключительно в системе S5 Combitech от DKC. Устраняет щели, предотвращает попадание пыли и влаги внутрь трассы, повышает жесткость соединения. Подходит для промышленных объектов, где важна целостность кабельной трассы - например, на заводах, в распределительных пунктах, на транспорте и в энергообъектах.

Технические характеристики

• Ширина: 80 мм - соответствует стандартной ширине лотков системы S5 Combitech
• Высота лотка: совместима с лотками высотой 100 мм
• Материал: нержавеющая сталь - устойчивость к коррозии и механическим нагрузкам
• Покрытие: оцинкованное по методу Сендзимира - равномерный слой цинка, обеспечивающий долговечную защиту от ржавчины
• Толщина материала: 1 мм - достаточна для жесткости без избыточного веса
• Тип соединения: шарнирное - позволяет гнуть накладку под углом до 45°, адаптируясь к изгибам трассы
• Тип крепления: винтовое - фиксируется саморезами через предварительно просверленные отверстия
• Климатическое исполнение: УХЛ2 - работает при температуре от −40C до +40C, в условиях повышенной влажности и запыленности
• Огнестойкость: да - не поддерживает горение, сохраняет форму при воздействии открытого пламени
• Цвет: серый - сочетается с цветом лотков и крышек системы S5 Combitech

Совместимость и монтаж

Накладка соединительная 80 мм CGC для крышки кабельного лотка совместима только с лотками шириной 80 мм из серии S5 Combitech от DKC. Не подходит для других систем или лотков другого размера. Монтируется поверх стыка двух крышек. Для установки требуется просверлить отверстия под саморезы (не входят в комплект) и зафиксировать накладку с шагом 150–200 мм. Шарнирное устройство позволяет легко согнуть её при необходимости, например, при проходе через угол или переходник. Крепление выполняется с внешней стороны крышки - доступ к болтам остаётся открытым для последующего обслуживания.

Безопасность и стандарты

Изделие соответствует требованиям к огнестойкости и устойчивости к коррозии в промышленной среде. Метод непрерывного холодного цинкования (Сендзимира) обеспечивает соответствие ГОСТ 14918 и ISO 1461. Климатическое исполнение УХЛ2 подтверждает работоспособность в помещениях с контролируемым микроклиматом, включая неотапливаемые зоны. Сертификаты на продукцию DKC доступны на официальном сайте производителя.

Преимущества

• Обеспечивает герметичность стыков крышек без дополнительных уплотнителей
• Не деформируется при температурных колебаниях благодаря материалу из нержавеющей стали
• Шарнирное соединение снижает риск растрескивания при сборке на изогнутых участках
• Оцинкованное покрытие увеличивает срок службы в агрессивных средах
• Поддерживает целостность всей кабельной трассы, снижая вероятность повреждения проводов

Ограничения применения

• Не предназначен для использования с лотками другой ширины - даже 75 мм или 85 мм не подходят
• Не заменяет основные соединители лотков - служит только для крышек
• Не рекомендуется применять в условиях постоянного погружения в воду - хотя IP-класс не указан, изделие не является водоуплотнённым полностью
• Требует точного выравнивания стыка перед монтажом - значительные перепады высот могут вызвать неравномерное давление на накладку

Примеры использования

• Закрывание стыка между двумя отрезанными частями крышки лотка на производственной линии
• Усиление соединения в месте перехода от прямого участка к поворотному элементу
• Перекрытие зазора после демонтажа и повторной установки крышки в распределительном щите
• Защита стыков в сыром помещении - например, на насосной станции или в холодильном цехе

Практические советы

• Перед установкой проверьте, что стык крышек ровный - используйте уровень или шаблон
• Выбирайте саморезы из нержавеющей стали (A2/A4) того же класса коррозионной стойкости, чтобы избежать электрохимической коррозии
• Не затягивайте крепления слишком сильно - это может деформировать тонкий металл накладки
• Если лоток был отрезан болгаркой - удалите металлическую стружку и зачистите кромки, прежде чем устанавливать накладку
• Для длинных трасс с несколькими стыками рекомендуется использовать накладку на каждом соединении - даже если кажется, что один стык идеальный
