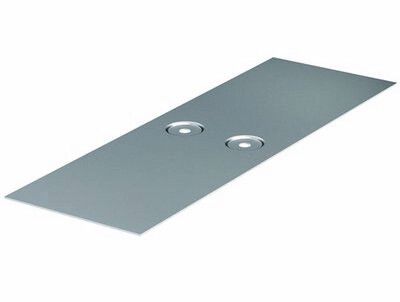

Накладка соединительная 80 мм CGB для основания лотка - 37351 ДКС

Накладка соединительная CGB для лотка основания 80 мм от DKC (ДКС) - элемент системы S5 Combitech, предназначенный для герметичного и прочного соединения участков кабельных лотков, особенно при наличии неровного стыка. Артикул 37351 обеспечивает надежную фиксацию и усиление соединений в условиях повышенной влажности и механических нагрузок.

Назначение и область применения

Накладка соединительная CGB для лотка основания 80 мм используется для закрытия и усиления стыков между секциями кабельных лотков, когда cuts выполнены некачественно или требуется дополнительная жесткость соединения. Подходит для систем S5 Combitech с шириной лотка 80 мм. Применяется в промышленных объектах, на заводах, в энергообъектах и других местах, где важна целостность кабельной трассы и защита проводов от внешних воздействий.

Технические характеристики

• Ширина лотка: 80 мм - совместима только с лотками этой ширины;
• Высота лотка: 100 мм - соответствует стандартным габаритам лотков S5 Combitech;
• Материал: нержавеющая сталь с оцинкованным покрытием - повышает коррозионную стойкость;
• Покрытие: оцинкованное по методу Сендзимира - равномерный слой цинка, обеспечивающий долгую защиту даже при повреждении поверхности;
• Толщина материала: 1 мм - достаточна для жесткости, но не перегружает конструкцию;
• Тип соединения: винтовой разъем - позволяет легко демонтировать и переустанавливать накладку;
• Климатическое исполнение: УХЛ2 - работает при температуре от −40 C до +40 C и в условиях повышенной влажности;
• Огнестойкость: да - не поддерживает горение, сохраняет форму при нагреве;
• Цвет: серый - соответствует цветовой гамме всей системы S5 Combitech.

Совместимость и монтаж

Накладка CGB совместима исключительно с лотками основания шириной 80 мм из серии S5 Combitech. Монтаж выполняется с помощью винтов, которые затягиваются через предварительно просверленные отверстия в боковых стенках лотка. Для правильной установки необходимо:

• выровнять торцы лотков перед установкой накладки;
• не использовать силовые инструменты при затяжке винтов - риск деформации тонкого металла;
• при необходимости - применить антивибрационные прокладки под винты в условиях постоянной вибрации оборудования.

Безопасность и стандарты

Накладка CGB соответствует требованиям к огнестойкости и коррозионной стойкости для промышленных кабельных систем. Использование стали с холодным цинкованием по методу Сендзимира обеспечивает соответствие нормам безопасности для помещений с повышенными требованиями к защите кабелей. Климатическое исполнение УХЛ2 допускает эксплуатацию в неотапливаемых помещениях и на открытых площадках в умеренном климате.

Преимущества

• Обеспечивает герметичность стыка - препятствует попаданию пыли, влаги и мелкого мусора внутрь лотка;
• Усиливает жесткость соединения - снижает вероятность расшатывания при вибрации или термическом расширении;
• Не требует сварки - монтаж возможен без спецоборудования и квалификации сварщика;
• Подлежит повторному использованию - можно снимать и устанавливать заново при модификации трассы;
• Сохраняет эстетический вид трассы - выглядит как единая часть системы, без зазоров и перепадов.

Ограничения применения

• Не подходит для лотков другой ширины - например, 100 мм или 150 мм;
• Не предназначен для компенсации значительных перепадов высоты или угловых соединений - для этого используются другие аксессуары;
• Не рекомендуется для применения в агрессивных химических средах - хотя оцинкованная сталь устойчива, длительный контакт с кислотами или щелочами может вызвать коррозию;
• Не заменяет первичное соединение лотков - служит лишь дополнением к уже установленным секциям.

Примеры использования

• Закрытие стыка после резки лотка болгаркой при монтаже в ограниченном пространстве;
• Усиление соединения на участке рядом с вибрирующим оборудованием - насосами, компрессорами;
• Формирование сплошной крышки над лотком в условиях повышенной запыленности - например, на производстве древесных плит;
• Ремонт старой трассы без замены всего лотка - при частичном повреждении стыка.

Практические советы

• Перед установкой проверьте, что торцы лотков находятся в одной плоскости - иначе накладка будет перекашивать и плохо фиксироваться;
• Используйте винты того же типа, что предусмотрены в системе S5 Combitech - не заменяйте саморезами с другим шагом резьбы;
• При работе в сыром воздухе - протирайте место контакта накладки и лотка перед монтажом, чтобы удалить конденсат;
• Артикул 37351 всегда заказывайте в паре с другими элементами S5 Combitech - так гарантирована совместимость материалов и покрытий;
• Храните накладки в сухом месте - даже оцинкованная сталь может окисляться при длительном контакте с влагой в упаковке.
