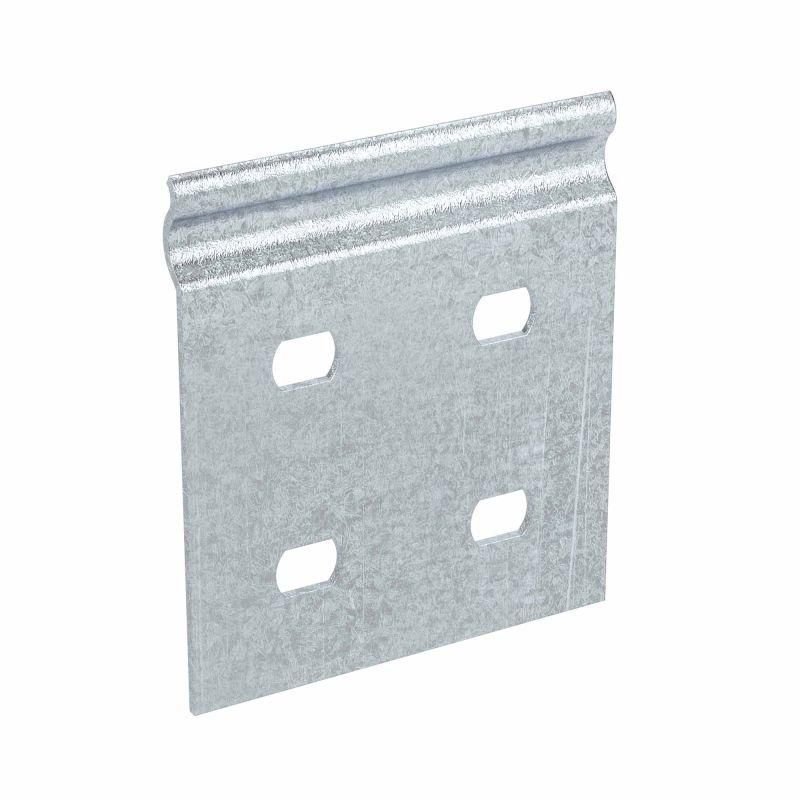

Пластина соединительная GTO H80 толщ. 1,5 мм | SPGM80 DKC ДКС

Пластина соединительная GTO, H80 мм, толщина 1,5 мм, DKC - элемент для надёжного механического соединения лотков S5 Combitech в системах кабельной организации. Выполнена из оцинкованной нержавеющей стали, обеспечивает устойчивость к коррозии и соответствие требованиям огнестойкости.

Назначение и область применения

Пластина соединительная GTO, H80 мм, толщина 1,5 мм, DKC используется для стыковки секций кабельных лотков серии S5 Combitech с высотой борта 80 мм. Применяется там, где требуется прочное, долговечное и огнестойкое соединение - например, в промышленных цехах, энергообъектах, объектах с повышенными требованиями к пожарной безопасности.

Технические характеристики

• Тип изделия: Накладка соединительная
• Высота кабеленесущей системы: 80 мм - совместима исключительно с лотками S5 Combitech этой высоты
• Толщина материала: 1,5 мм - обеспечивает жёсткость и сопротивление деформации
• Материал: Нержавеющая сталь
• Покрытие: Оцинковано по методу Сендзимира - равномерный слой цинка, повышающий коррозионную стойкость
• Тип соединения: Винтовой разъём - фиксация болтами через предварительно просверленные отверстия
• Цвет: Серый - соответствует цветовой гамме лотков S5 Combitech
• Применение: Огнестойкость - сохраняет целостность при воздействии открытого пламени в течение времени, указанного в сертификатах

Совместимость и монтаж

Пластина соединительная GTO, H80 мм, толщина 1,5 мм, DKC предназначена **только** для лотков серии S5 Combitech с высотой борта 80 мм. Не совместима с другими сериями или лотками другой высоты.

Монтаж выполняется путём выравнивания двух торцов лотков, установки пластины снизу (по основанию) и фиксации с помощью болтов M6 или аналогичных, предусмотренных конструкцией лотка. Отверстия уже подготовлены - сверлить дополнительно не требуется.

Безопасность и стандарты

Изделие соответствует требованиям огнестойкости, что подтверждено испытаниями на воспламеняемость и термическую стойкость. Подходит для использования в зонах с классификацией по пожарной опасности, где необходима сохранность кабельных трасс при возгорании.

Преимущества

• Оцинкование по методу Сендзимира гарантирует длительную защиту от ржавчины даже в агрессивных средах
• Нержавеющая сталь + покрытие обеспечивают сочетание прочности и коррозионной стойкости
• Форма и размеры точно соответствуют профилю лотков S5 Combitech - минимизирует зазоры и перекосы
• Не требует специальных инструментов для монтажа - достаточно обычного набора для сборки

Ограничения применения

• Не предназначен для использования в качестве опорной или несущей детали - только для соединения лотков
• Не рекомендуется применять в условиях постоянного контакта с открытым огнём - изделие огнестойкое, но не огнеупорное
• Запрещается использовать с лотками других производителей или с высотой борта отличной от 80 мм
• Не следует применять в местах с частыми ударными нагрузками - возможна деформация кромок

Примеры использования

• Соединение участков кабельных лотков в цехах металлургических заводов
• Обустройство трасс в распределительных пунктах и подстанциях
• Прокладка силовых и сигнальных кабелей в тоннелях и эстакадах с высокими требованиями к пожарной безопасности
• Реконструкция существующих систем кабельной организации с заменой повреждённых участков

Практические советы

• Перед монтажом проверьте, чтобы торцы лотков были ровными - иначе пластина не будет плотно прилегать
• Используйте болты с шайбами и гайками, подходящими по классу прочности - не ниже 4.8
• При работе в сырых помещениях допускается дополнительная смазка резьбы антикоррозийным составом
• Пластина соединительная GTO, H80 мм, толщина 1,5 мм, DKC хранится в сухом месте - несмотря на покрытие, длительный контакт с водой снижает срок службы
• Артикул spgm80 - используйте его при заказе запчастей, чтобы избежать ошибок совместимости
