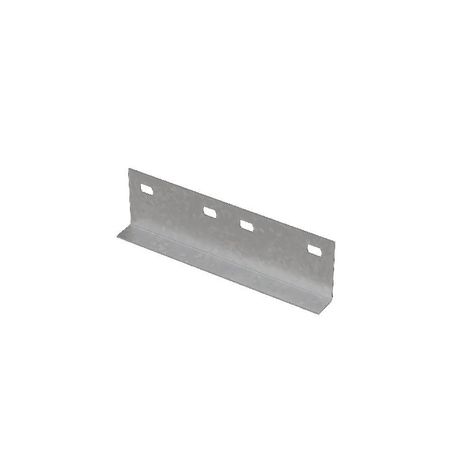

Соединительная пластина для лестничного лотка H80 s:1,5 мм HD N LSPS2 | КМ-профиль LO42187

Соединительная пластина для лестничного лотка H80 мм от КМ-Профиля (артикул lo42187) предназначена для надёжного соединения секций лестничного лотка с высотой борта 80 мм. Изготовлена из оцинкованной стали, выдерживает нагрузки при монтаже и эксплуатации в условиях повышенной влажности и на открытом воздухе.

Назначение и область применения

Соединительная пластина для лестничного лотка H80 мм применяется для внешнего соединения прямых и фасонных участков лестничных лотков. Устанавливается на наружную поверхность бортов, обеспечивая жёсткую и герметичную связь между секциями. Подходит для сборки кабельных трасс в зданиях с высокой влажностью, на улице, в слабокоррозийных средах - например, в промышленных цехах, торговых комплексах, жилых домах, на парковках и в подземных переходах.

Технические характеристики

• Высота борта лотка: 80 мм - совместима только с лотками этого размера;
• Толщина материала: 1,5 мм - обеспечивает достаточную жёсткость при монтаже и эксплуатации;
• Материал: сталь - прочный, долговечный базовый материал;
• Покрытие: оцинкование методом горячего погружения по ГОСТ 9.307-89 - защищает от коррозии;
• Форма: плоская пластина с предварительно просверленными отверстиями - для быстрой фиксации болтами или саморезами;
• Класс защиты по ГОСТ 15150-69: УХЛ - допускается использование в условиях умеренного и холодного климата, с контролируемой влажностью и минимальным уровнем агрессивных веществ.

Совместимость и монтаж

Соединительная пластина для лестничного лотка H80 мм совместима исключительно с лотками КМ-Профиля и аналогичными системами, имеющими борт высотой 80 мм. Монтаж выполняется снаружи лотка: пластина укладывается на стык двух секций, фиксируется через отверстия крепёжными элементами (болты M6/M8 или саморезы с шайбами). Для плотного прилегания рекомендуется использовать гладкие шайбы и равномерно затягивать крепления. Не требует сварки - позволяет собирать и разбирать трассу без повреждений.

Безопасность и стандарты

• Оцинкование соответствует ГОСТ 9.307-89 - гарантирует срок службы до 15 лет в условиях умеренной коррозии;
• Климатическое исполнение УХЛ по ГОСТ 15150-69 - безопасно применять при температуре от −40 C до +40 C;
• Не содержит токсичных покрытий - безопасно для персонала и окружающей среды.

Преимущества

• Устойчивость к коррозии благодаря горячему цинкованию - продлевает срок службы трассы;
• Простота установки - не нужна сварка, достаточно обычного инструмента;
• Равномерное распределение нагрузки - снижает риск деформации стыка;
• Подходит для модульной сборки - легко масштабируется при изменении проекта.

Ограничения применения

• Не предназначен для лотков с высотой борта отличной от 80 мм - несовместим с другими размерами;
• Не рекомендовано применение в агрессивных химических средах (например, рядом с кислотными или щелочными выбросами);
• Не следует использовать в местах постоянного механического воздействия (удары, вибрация выше нормы) - возможна усталость металла;
• Запрещено применение в условиях частого погружения в воду - оцинковка защищает от влаги, но не от длительного контакта с жидкостью.

Примеры использования

• Соединение вертикальных участков лестничного лотка в многоэтажном офисном здании;
• Стыковка прямого и углового лотка на крыше промышленного склада;
• Монтаж кабельной трассы в подвале с высокой влажностью - например, насосной станции;
• Обустройство кабельных путей в подземных переходах и тоннелях.

Практические советы

• Перед монтажом проверьте, что обе секции лотка имеют одинаковую высоту - 80 мм; иначе пластина не будет плотно прилегать;
• Используйте крепёж с антикоррозийным покрытием - чтобы не нарушить целостность всей системы;
• При монтаже на открытом воздухе - дополнительно смажьте места стыков силиконовым герметиком для усиления защиты от влаги;
• Не используйте эту пластину как опору - она не рассчитана на несущую функцию, только на соединение;
• Артикул lo42187 - всегда указывайте его при заказе запчастей, чтобы избежать несоответствия.
