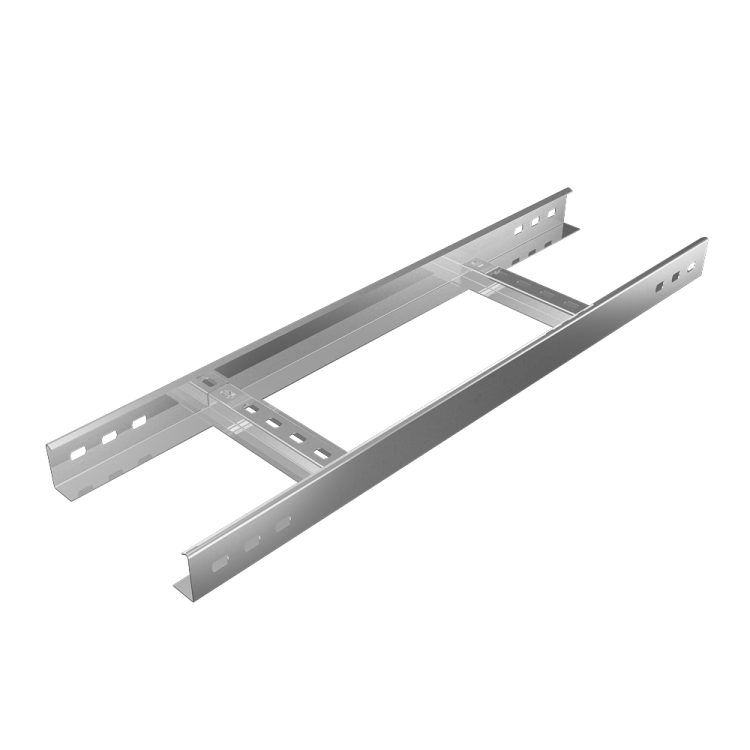

Лоток лестничный 200х50 L3000 сталь 1.2мм LL50-200-1.2-3000 КМ LO1002 КМ-Профиль

Лоток лестничный 200х50х3000х1,2 мм сталь оцинкованная метод Сендзимира КМ-профиль предназначен для открытой прокладки силовых и контрольных кабелей в помещениях и на строительных площадках. Благодаря оцинкованной стали по методу Сендзимира и прочной перфорированной конструкции, этот лоток обеспечивает долговечную, безопасную и легко обслуживаемую трассу, особенно в условиях сухого и умеренно агрессивного климата.

Назначение и область применения

Лоток лестничный 200х50х3000х1,2 мм сталь оцинкованная метод Сендзимира КМ-профиль применяется для прокладки кабелей в зонах, где требуется быстрый доступ к проводкам и хорошая вентиляция. Подходит для внутренней установки в жилых, офисных, промышленных и коммунальных зданиях. Не рекомендуется для использования во влажных, подземных или агрессивных средах - например, в канализационных коллекторах, на улице без защиты или в химических цехах.

Технические характеристики

• Габариты: ширина 200 мм, высота 50 мм, длина 3000 мм
• Толщина стенки: 1,2 мм
• Материал: сталь оцинкованная методом Сендзимира - равномерное покрытие цинком, устойчивое к механическим повреждениям
• Покрытие: цинк, серый цвет
• Полезное сечение: 6402 мм2 - позволяет разместить значительный объем кабелей без перегрева
• Расстояние между перекладинами: 375 мм - обеспечивает достаточную жесткость при минимальном весе
• Тип ступени: перфорированный профиль - воздух свободно циркулирует, снижается риск перегрева
• Фиксация ступеней: сварная - надежное соединение без болтов и заклепок
• Огнестойкость: да - материал не поддерживает горение, соответствует требованиям пожарной безопасности
• Климатическое исполнение: У1 / УХЛ1 / УХЛ3 - допускает работу при температуре от −40C до +40C, в помещениях с контролируемой влажностью

Совместимость и монтаж

Лоток лестничный 200х50х3000х1,2 мм сталь оцинкованная метод Сендзимира КМ-профиль монтируется на кронштейнах, подвесах или крепится к стенам с помощью анкеров. Секции соединяются друг с другом при помощи комплектных соединительных пластин - они обеспечивают герметичность и целостность тракта. Для удобства сборки можно использовать фланцевые элементы или переходники других производителей, совместимые с габаритами 200×50 мм. Обязательно соблюдайте радиус изгиба - не менее 800 мм при использовании изгибов.

Безопасность и стандарты

Изделие соответствует ГОСТ 15150-69 по климатическому исполнению и требованиям к огнестойкости. Метод оцинкования Сендзимира гарантирует соответствие нормам по защите от коррозии. Применение в системах кабельных трасс не требует дополнительной сертификации, так как лоток является частью стандартизованной системы прокладки.

Преимущества

• Высокая несущая способность за счет жесткой решётчатой конструкции
• Отличная теплоотдача - перфорация исключает перегрев кабелей
• Долговечность - цинковое покрытие методом Сендзимира служит в 2–3 раза дольше обычного гальванического
• Простота монтажа - легкий вес и готовые места для крепления
• Обслуживание без демонтажа - кабели видны и доступны без снятия крышек

Ограничения применения

• Не предназначена для наружной установки без дополнительной защиты от осадков
• Не рекомендуется в местах постоянного контакта с водой, маслом, щелочами или кислотами
• При температурах ниже −40C возможна хрупкость цинкового слоя - проверьте условия эксплуатации
• Без крышек не обеспечивает защиту от внешних воздействий - для пыльных или влажных зон обязательно использование крышек

Примеры использования

• Прокладка кабелей управления в административных зданиях
• Трассировка силовых линий на заводах и складах
• Подключение оборудования в серверных и распределительных пунктах
• Электроснабжение лифтов, эскалаторов, конвейеров
• Кабельные трассы в учебных корпусах, больницах, торговых центрах

Практические советы

• При расчете нагрузки учтите, что максимальная заполненность лотка - 40–50% от полезного сечения (6402 мм2), чтобы избежать перегрева
• Для длинных участков (>15 м) предусмотрите компенсационные зазоры - металл расширяется при нагреве
• Выбирайте крышки с аналогичным покрытием - они должны быть от того же производителя (КМ-профиль) для точного совпадения по форме и креплению
• Проверяйте посадочные размеры перед заказом: ширина 200 мм, высота 50 мм - это стандарт, но другие модели могут отличаться
• Артикулы lo1002, ll50*200*1.2, ll50-200-1.2-3000 - все они относятся к одному продукту; используйте любой для заказа
