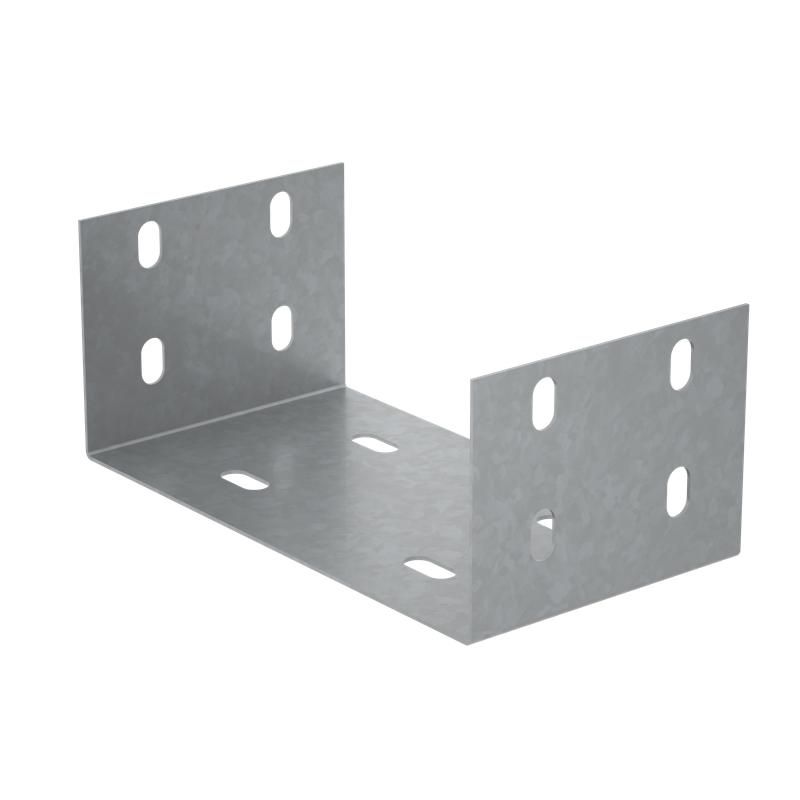

Соединительная пластина П-образная для лотка 100х400 мм "ПЛЮС" | SPplus100-400 КМ-Профиль PL4716

Соединительная пластина П-образная для лотка 100х400 мм серия ПЛЮС от бренда КМ-Профиль (арт. pl4716) предназначена для надёжного механического соединения секций кабельных лотков в прямых участках трассы. Изделие обеспечивает жёсткий контакт между элементами системы, сохраняя целостность проводки и упрощая сборку.

Назначение и область применения

Соединительная пластина П-образная для лотка 100х400 мм серия ПЛЮС применяется для стыковки двух прямых секций кабельных лотков одинаковой ширины - 400 мм. Подходит для формирования сплошных трактов вдоль стен, потолков или перегородок. Устанавливается там, где требуется прочное и долговечное соединение без деформаций. Применяется исключительно внутри зданий, в помещениях с нормальной влажностью и минимальным уровнем химической агрессии. Не предназначен для открытых площадок, сырых цехов или агрессивных сред.

Технические характеристики

• Габариты: 100×400×100 мм - высота, длина, толщина профиля соответственно;
• Материал: сталь оцинкованная горячим способом по методу Сендзимира - повышает коррозионную стойкость;
• Толщина металла: 1 мм - достаточна для жёсткости, но требует осторожности при монтаже;
• Тип соединения: винтовой разъём - фиксируется болтами через отверстия в гранях;
• Исполнение: продольный соединитель - работает только в направлении длины лотка;
• Огнестойкость: да - материал не поддерживает горение, соответствует требованиям пожарной безопасности;
• Цвет: серый - совпадает с цветом основных комплектующих серии ПЛЮС.

Совместимость и монтаж

Соединительная пластина П-образная для лотка 100х400 мм серия ПЛЮС совместима только с лотками того же типа и ширины - 400 мм - от серии ПЛЮС бренда КМ-Профиль. Для установки необходимо:

• Выровнять торцы двух лотков точно друг напротив друга;
• Установить пластину сверху и снизу лотка, совмещая её отверстия с отверстиями в боках лотка;
• Закрутить болты M8 (не входят в комплект) до плотного контакта - не переусердствовать, чтобы не деформировать металл;
• Не использовать с угловыми, T-образными или переходными элементами - только для прямых стыков.

Безопасность и стандарты

Изделие изготовлено в соответствии с требованиями ГОСТ 15150-69 для эксплуатации в условиях умеренного климата. Материал не выделяет токсичных веществ при нагреве, что позволяет применять его в системах с повышенными требованиями к пожаробезопасности. Горячее цинкование по методу Сендзимира гарантирует равномерное покрытие и длительную защиту от коррозии даже при малых повреждениях поверхности.

Преимущества

• Жёсткая П-образная форма обеспечивает двойную точку крепления - снижает риск прогиба лотка под нагрузкой;
• Оцинковка по методу Сендзимира защищает от ржавчины дольше, чем обычное холодное цинкование;
• Огнестойкость позволяет использовать в объектах с классом функциональной опасности Ф1–Ф4;
• Серый цвет легко сочетается с другими деталями системы КМ-Профиль, упрощая визуальный контроль качества сборки.

Ограничения применения

• Не для внешних установок - не рассчитана на постоянное воздействие осадков, УФ-лучей или температурных колебаний выше +40C;
• Не подходит для лотков других производителей - отличаются по форме кромок и шагу отверстий;
• Не допускается использование в агрессивных средах: химических цехах, моющих зонах, соляных парах;
• Толщина 1 мм делает изделие чувствительным к ударным нагрузкам - нельзя использовать в зонах с частым перемещением оборудования или людями.

Примеры использования

• Соединение секций лотка в серверной комнате для прокладки силовых и сетевых кабелей;
• Обустройство трассы в офисном здании - от этажного щита до рабочих мест;
• Сборка вертикальной кабельной трассы в многоквартирном доме - при использовании поддерживающих кронштейнов;
• Расширение существующего лотка на новую часть помещения без замены всей системы.

Практические советы

• Перед монтажом проверьте, что внутренняя ширина лотка действительно составляет 400 мм - расхождение более +-2 мм затруднит установку;
• Используйте болты с плоской головкой и шайбами - они лучше распределят усилие и не повредят оцинковку;
• Не забудьте закрыть место стыка крышкой лотка после монтажа - это повысит безопасность и эстетику;
• Если нужна большая грузоподъёмность - комбинируйте две пластины (верхнюю и нижнюю) вместо одной;
• Артикул pl4716 - единственный вариант этой модели в каталоге КМ-Профиль - другие номера не подходят.
