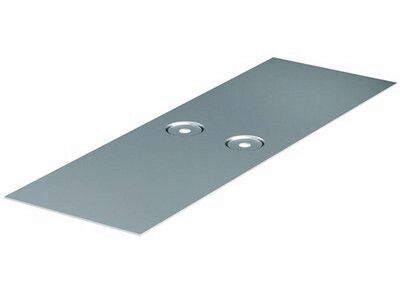

Накладка соединительная CGB для лотка осн. 400 DKC 37356 ДКС

Накладка соединительная для лотка основание 400 мм от DKC (ДКС), артикул 37356, предназначена для герметичного и прочного соединения секций кабельных лотков, особенно при наличии неровного стыка. Изделие из нержавеющей стали с холодным цинкованием совместимо с системой S5 Combitech и обеспечивает долговечную защиту кабельной трассы.

Назначение и область применения

Накладка соединительная для лотка основание 400 мм используется для закрытия и усиления стыков между двумя секциями кабельного лотка. Особенно актуальна, когда лоток был отрезан некачественно - зазоры и перепады уровней устраняются за счет этой накладки. Подходит для любых типов кабельных лотков, но оптимально работает в системе S5 Combitech. Применяется в промышленных объектах, на заводах, в распределительных пунктах, где требуется надежная и долговечная кабельная трасса.

Технические характеристики

• Ширина: 400 мм - соответствует стандартной ширине основания лотка S5 Combitech;
• Высота: 100 мм - обеспечивает достаточное покрытие стыка и бортов лотка;
• Материал: нержавеющая сталь - устойчивость к коррозии и механическим повреждениям;
• Покрытие: непрерывное холодное цинкование - дополнительная антикоррозийная защита поверхности;
• Толщина материала: 1 мм - оптимальная жесткость для нагрузок при монтаже и эксплуатации;
• Тип соединения: винтовой разъем - фиксация болтами, доступна ручная сборка;
• Климатическое исполнение: УХЛ2 - допустимо использование в помещениях с умеренным климатом и повышенной влажностью;
• Цвет: серый - единый внешний вид с другими элементами системы S5 Combitech.

Совместимость и монтаж

Накладка соединительная для лотка основание 400 мм совместима исключительно с лотками шириной 400 мм из серии S5 Combitech. Монтируется на стык двух лотков сверху - выравнивает неровности и предотвращает провисание кабелей в месте соединения. Крепление осуществляется винтами через предварительно просверленные отверстия. Для установки требуются обычные слесарные инструменты: отвертка или гаечный ключ. Не требует сварки или специального оборудования.

Безопасность и стандарты

Изделие соответствует требованиям кабельных систем для промышленного использования. Материал и покрытие обеспечивают безопасную работу в условиях повышенной влажности и химически активной среды. Климатическое исполнение УХЛ2 позволяет применять накладку в закрытых помещениях с температурой от −25C до +40C и относительной влажностью до 80%. Соответствует рекомендациям производителя DKC (ДКС) для системы S5 Combitech.

Преимущества

• Устраняет последствия некачественного реза лотка - не нужна замена всей секции;
• Усиливает жесткость стыка, снижает риск деформации при нагрузках;
• Не требует сварки - экономит время и снижает риски при монтаже;
• Защитное цинкование продлевает срок службы даже в агрессивной среде;
• Единая система с S5 Combitech - все компоненты взаимозаменяемы и стандартизированы.

Ограничения применения

• Подходит только для лотков шириной 400 мм - не использовать с другими размерами;
• Не предназначен для наружной эксплуатации - не рассчитана на прямое воздействие осадков и УФ-излучения;
• Не заменяет основные соединители лотков - применяется только как дополнительная накладка на уже собранный стык;
• Не рекомендуется для использования в средах с постоянными ударными нагрузками - возможна деформация тонкого металла.

Примеры использования

• На производственных линиях - при модернизации кабельной трассы после переоборудования участка;
• В распределительных щитовых - для закрытия стыков между лотками, проведенными вдоль стен;
• На энергообъектах - там, где необходимо сохранить целостность трассы при ограниченном бюджете на замену лотков;
• В пищевой и фармацевтической промышленности - благодаря устойчивости к коррозии и легкости очистки поверхности.

Практические советы

• Перед монтажом проверьте, что стык лотков имеет равномерный зазор - накладка эффективна при зазоре до 5 мм;
• Используйте болты того же класса прочности, что и в оригинальных креплениях лотка - чтобы не нарушить механическую целостность;
• При необходимости - можно комбинировать с другими аксессуарами S5 Combitech, например, с крышками или угловыми переходниками;
• Не используйте накладку как самостоятельный элемент - она не несет функцию несущего соединения, только защитную и укрепляющую;
• При длительной эксплуатации периодически проверяйте затяжку винтов - вибрации могут ослабить крепление.
