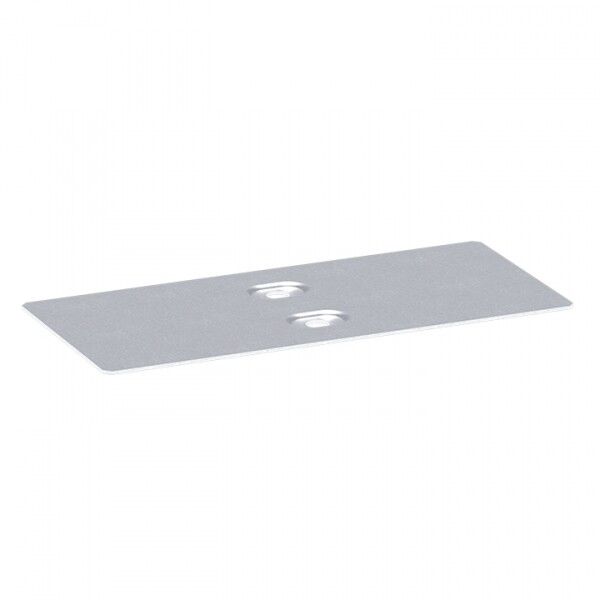

Накладка соединительная на основание 400мм EKF no40010

Накладка на основание соединительная 400 мм от EKF - элемент системы EKF-Line для надежного соединения участков кабельных лотков шириной 400 мм. Изготовлена из оцинкованной стали, обеспечивает прочную и долговечную стыковку при монтаже открытых кабельных трасс.

Назначение и область применения

Накладка на основание соединительная 400 мм используется для соединения двух секций кабельного лотка в одну сплошную трассу. Применяется в системах EKF-Line с лотками шириной 400 мм - как с крышкой, так и без неё. Подходит для прокладки силовых и слаботочных кабелей в промышленных помещениях, на объектах энергетики, транспорта, ЖКХ и других зонах с высокой нагрузкой на кабельные сети.

Технические характеристики

• Тип изделия: Накладка соединительная
• Ширина лотка: 400 мм - совместима только с лотками этой ширины
• Тип соединения: Винтовой разъем - фиксация болтами, позволяет регулировать плотность стыка
• Материал: Сталь с оцинкованным покрытием по методу Сендзимира - устойчивость к коррозии без потери прочности
• Толщина материала: 0,8 мм - достаточна для жесткости при нагрузках, но сохраняет легкость
• Исполнение: Уголковый соединитель - формирует прочный угол между двумя лотками
• Цвет: Серый - соответствует цветовой гамме всей серии EKF-Line
• Гарантийный срок: 36 месяцев

Совместимость и монтаж

Накладка на основание соединительная 400 мм совместима исключительно с лотками серии EKF-Line шириной 400 мм. Монтируется на нижнюю часть лотка - выравнивает стык и усиливает жесткость соединения. Для установки требуются два самореза (не входят в комплект); рекомендуется использовать болты M5 или M6 с гроверами. Соединение выполняется на ровной поверхности: перед затяжкой проверьте совпадение отверстий и параллельность лотков. Не применяйте для лотков другого бренда - форма и расположение крепежных отверстий отличаются.

Безопасность и стандарты

Произведено из стали с оцинкованным покрытием по методу Сендзимира - соответствует требованиям ГОСТ 14918 и ISO 1461 по защите от коррозии. Не содержит свинца и токсичных веществ. Может использоваться в помещениях с повышенной влажностью и агрессивными средами, где допускается применение оцинкованной стали.

Преимущества

• Высокая механическая прочность благодаря толщине 0,8 мм и угловой форме
• Защита от коррозии - оцинковка по методу Сендзимира гарантирует долгую службу даже в условиях влажности
• Простота сборки - винтовое соединение не требует специального оборудования
• Совместимость с другими элементами серии EKF-Line - легко интегрируется в существующую трассу
• Серый цвет - не выделяется на фоне остальных деталей системы, эстетично сочетается

Ограничения применения

• Не предназначен для соединения лотков шириной менее или более 400 мм - не будет плотно прилегать
• Не используйте в местах постоянного контакта с открытыми химическими реагентами - оцинковка устойчива, но не вечна
• Запрещено применять как опору или несущий элемент - функция только соединительная
• Не подходит для наружной установки без защиты от прямого воздействия осадков - хотя материал устойчив, длительное намокание снижает срок службы

Примеры использования

• Соединение двух участков лотка на производственной линии с частыми перемещениями оборудования
• Расширение кабельной трассы в распределительном щите при модернизации системы
• Переход между вертикальным и горизонтальным направлениями трассы в техническом коридоре
• Обустройство кабельных путей в серверных помещениях с высокой плотностью проводки

Практические советы

• Перед монтажом проверьте, что торцы лотков ровные - неровности вызывают напряжение в соединении
• Затягивайте болты равномерно - перекос может повредить кромки лотка
• Если лоток имеет крышку, убедитесь, что накладка не мешает её закрыванию - она крепится только к основанию
• Для долговечности в сырых помещениях дополнительно смажьте места соединений антикоррозийной смазкой
• Артикул no40010 - всегда заказывайте в комплекте с лотками того же серийного номера - различия в производстве могут влиять на точность стыковки
