Соединительный элемент кабельного листового лотка 400мм (SSLB 400 DD) | 7070322 OBO Bettermann

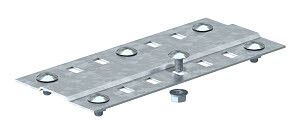

Соединительный элемент кабельного лотка 400 мм, сталь от OBO BETTERMANN (артикул SSLB 400 DD) предназначен для надёжного соединения участков кабельных лотков из стали шириной 400 мм. Изделие обеспечивает механическую прочность и электрическую целостность при прокладке силовых и управляющих кабелей в промышленных объектах.

Назначение и область применения

Соединительный элемент SSLB 400 DD используется для стыковки двух секций листового кабельного лотка шириной 400 мм. Применяется там, где требуется увеличить длину трассы без нарушения жесткости конструкции - например, в цехах, на трансформаторных подстанциях, в системах автоматизации. Подходит для горизонтальных и вертикальных участков трасс, особенно при больших расстояниях между опорами.

Технические характеристики

• Тип изделия: Соединитель (стыковая пластина)
• Материал: Сталь
• Толщина материала: 1,5 мм
• Покрытие: Оцинкованное - защищает от коррозии в условиях повышенной влажности и агрессивной среды
• Ширина лотка: 400 мм - совместим только с лотками этой ширины
• Тип соединения: Винтовой разъём - позволяет собирать и разбирать соединение без сварки
• Обозначение производителя: SSLB 400 DD

Совместимость и монтаж

Соединитель SSLB 400 DD совместим исключительно с листовыми кабельными лотками шириной 400 мм от OBO BETTERMANN и аналогичными по геометрии изделиями других производителей, имеющими одинаковые отверстия под крепление. Монтируется на торцах двух лотков: пластина укладывается поверх стыка, фиксируется болтами через предварительно просверленные отверстия. Для герметичности и снижения переходного сопротивления рекомендуется использовать контактную смазку на зонах соединения.

Безопасность и стандарты

Изделие соответствует требованиям EN 61537 и DIN 41498 по механической прочности и электрической проводимости. Оцинкованное покрытие обеспечивает долговечность в соответствии с классом коррозионной стойкости C3–C4 по ISO 12944. Электрическая связь между лотками сохраняется благодаря металлическому контакту - не требует дополнительного заземления при правильном монтаже.

Преимущества

• Высокая механическая прочность благодаря толщине 1,5 мм и оцинкованному слою
• Удобство сборки - не нужна сварка, достаточно обычного инструмента
• Работает в условиях высоких нагрузок - подходит для тяжёлых кабельных трасс
• Запатентованная форма пластины обеспечивает равномерное распределение усилий

Ограничения применения

• Не применяется для лотков другой ширины - даже +-5 мм недопустимы
• Не предназначена для использования в качестве опоры или кронштейна
• Не рекомендуется для внешней установки без защиты от прямого воздействия осадков - хотя оцинкование устойчиво, длительное намокание снижает срок службы
• Требует точного выравнивания лотков перед монтажом - перекосы вызывают неравномерное давление на винты

Примеры использования

• Соединение секций лотка в цехе металлургического завода с длинной трассой до 50 метров
• Прокладка кабелей управления в распределительной подстанции 10/0,4 кВ
• Формирование горизонтальной трассы в технологическом коридоре химического производства

Практические советы

• Перед монтажом проверьте, что кромки лотков плотно прилегают - щель более 1 мм требует подгонки
• Используйте болты M8 с гроверами и шайбами, указанными в документации OBO BETTERMANN
• При прокладке в местах с вибрацией затяните винты моментом 10–12 Нм
• Не используйте этот соединитель вместо углового или T-образного элемента - он работает только на прямом стыке
• Артикул SSLB 400 DD всегда проверяйте по бирке на упаковке - совпадение с 7070322 гарантирует оригинальность продукта OBO BETTERMANN
