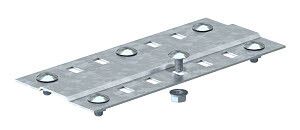

Соединительный элемент кабельного листового лотка 400мм (SSLB 400 FS) | 7070221 OBO Bettermann

Соединительный элемент кабельного лотка 400 мм SSLB 400 FS от OBO BETTERMANN обеспечивает надёжное механическое соединение между секциями листовых кабельных лотков шириной 400 мм. Продукт предназначен для промышленной прокладки кабелей в условиях повышенной нагрузки и агрессивной среды.

Назначение и область применения

Соединительный элемент SSLB 400 FS используется для стыковки двух участков кабельного лотка шириной 400 мм. Он применяется там, где требуется прочное, долговечное и легко монтируемое соединение - например, на производственных линиях, в цехах, на энергообъектах, в транспортной инфраструктуре. Подходит для горизонтальных и вертикальных трасс, особенно при значительных расстояниях между опорами.

Технические характеристики

• Ширина лотка: 400 мм - совместим с лотками этой ширины;
• Толщина материала: 1,5 мм - обеспечивает жёсткость и устойчивость к деформациям;
• Материал: оцинкованная сталь - защищает от коррозии в помещениях с высокой влажностью или агрессивными газами;
• Тип соединения: винтовой - позволяет собирать и разбирать соединение без сварки;
• Исполнение: стыковая пластина - фиксируется снизу и/или сверху лотка, выравнивая поверхность;
• Огнестойкость: да - соответствует требованиям пожарной безопасности при распространении огня по кабельным трассам;
• Модель: SSLB 400 FS - часть серии LKS от OBO BETTERMANN, стандартизированная для массового применения.

Совместимость и монтаж

Соединитель SSLB 400 FS совместим только с листовыми кабельными лотками шириной 400 мм из серии LKS. Устанавливается на стыке двух лотков: пластина располагается снизу (основной вариант) или сверху, фиксируется саморезами через предварительно просверленные отверстия. Для монтажа требуются обычные слесарные инструменты - отвёртка или шуруповерт. Не требует специальной подготовки поверхности. Гарантированная плотность контакта достигается при равномерном затягивании всех винтов.

Безопасность и стандарты

Соединитель SSLB 400 FS имеет сертификат огнестойкости, что подтверждает его соответствие нормам пожарной безопасности при использовании в системах кабельной прокладки. Материал соответствует требованиям EN 10202 и DIN 50914 по качеству оцинкования. Серия LKS прошла испытания на механическую прочность и усталостную нагрузку в соответствии с европейскими стандартами для кабельных систем.

Преимущества

• Высокая механическая прочность благодаря толщине 1,5 мм - выдерживает вес заполненного лотка и внешние нагрузки;
• Оцинкованное покрытие снижает риск коррозии даже в сырых или химически активных средах;
• Винтовое соединение позволяет проводить ремонт и модификацию трасс без демонтажа всей системы;
• Стандартная форма и размеры обеспечивают взаимозаменяемость с другими элементами серии LKS;
• Огнестойкость повышает безопасность объекта в случае возгорания.

Ограничения применения

• Не предназначена для соединения лотков других ширин - использование с 200 мм или 600 мм лотками невозможно;
• Не рекомендуется применять в условиях постоянного погружения в воду - хотя оцинкование защищает от влаги, длительное воздействие воды может вызвать коррозию в местах крепления;
• Не заменяет сварные соединения в зонах с экстремальными вибрациями - при таких нагрузках необходимо использовать дополнительные усиливающие элементы;
• Не подходит для наружной установки без защиты от прямых осадков - требуется наличие крышки или козырька.

Примеры использования

• Производственные цеха: соединение лотков вдоль конвейерных линий с большим количеством силовых и сигнальных кабелей;
• Энергетика: трассировка кабелей в подстанциях и распределительных пунктах;
• Логистические терминалы: прокладка кабелей вдоль автоматизированных складских комплексов;
• Железнодорожные станции: кабельные трассы вблизи путей, где важны надёжность и доступность обслуживания.

Практические советы

• Перед монтажом проверьте, чтобы кромки лотков были ровными - перекосы снижают качество соединения;
• Затягивайте винты равномерно, начиная с центра и двигаясь к краям - так избежите деформации пластины;
• Учитывайте посадочный диаметр: отверстия рассчитаны под стандартные M6 или M8 болты - используйте подходящие крепёжные элементы;
• При длинных трассах (более 10 м) рекомендуется устанавливать один соединитель SSLB 400 FS каждые 2–3 метра для равномерного распределения нагрузки;
• Для удобства обслуживания сохраняйте документацию с указанием номера артикула SSLB 400 FS и партии - это ускорит замену в будущем.
