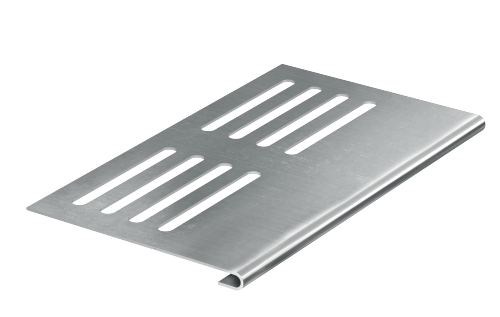

Ограничитель защитный RP основание 100 - 36900 ДКС

Ограничитель защитный RP основание 100 от DKC (ДКС), артикул 36900 - это элемент системы S5 Combitech, предназначенный для защиты кабелей от механических повреждений на участках с шарнирными соединениями лотков. Установленный на основание лотка шириной 100 мм, он предотвращает перегиб и истирание проводов у острых кромок.

Назначение и область применения

Ограничитель защитный RP основание 100 используется исключительно в системе листовых лотков S5 Combitech. Его задача - закрывать острые края основания лотка там, где установлено шарнирное соединение. Без этого элемента кабели могут повредиться о металлические заусенцы при изменении направления трассы. Применяется в местах с переменной нагрузкой, например, на технологических линиях, в распределительных щитах, на производствах с частыми перемещениями оборудования.

Технические характеристики

• Габариты: 100×111 мм - соответствует ширине лотка S5 Combitech 100 мм;
• Материал: нержавеющая сталь с цинк-ламельным покрытием (метод Сендзимира);
• Толщина материала: 1 мм - достаточна для жесткости без лишнего веса;
• Высота стенки: 75 мм - полностью перекрывает край лотка;
• Цвет: серый - совпадает с цветовой гаммой всей серии S5 Combitech;
• Климатическое исполнение: УХЛ2 - допускает работу при температуре от −40C до +40C и повышенной влажности;
• Огнестойкость: да - материал не поддерживает горение и сохраняет целостность при воздействии открытого пламени;
• Тип соединения: винтовой - фиксируется болтами M6×10 и гайками M6 с насечкой.

Совместимость и монтаж

Ограничитель RP основание 100 совместим только с лотками серии S5 Combitech шириной 100 мм. Для установки требуется:

• Использовать оригинальные комплектующие DKC: болты M6×10 и гайки M6 с насечкой - другие крепежи не обеспечивают нужную плотность прилегания;
• Фиксация выполняется через два отверстия по бокам основания лотка - расположены точно под профиль лотка;
• Не требует сверления - отверстия уже подготовлены в корпусе лотка;
• Устанавливается после сборки шарнирного перехода, перед прокладкой кабелей.

Безопасность и стандарты

Элемент соответствует требованиям по электрооборудованию для промышленных объектов. Цинк-ламельное покрытие по методу Сендзимира гарантирует долгую антикоррозийную защиту даже в условиях повышенной влажности. Наличие огнестойкости позволяет применять изделие в зонах с риском возгорания согласно ГОСТ Р 50571.5.52.

Преимущества

• Стальная конструкция с глубоким цинкованием выдерживает длительную эксплуатацию без потери формы;
• Чёткая привязка к размерам лотка S5 Combitech исключает необходимость доработок;
• Закругление внутренней поверхности снижает контактное давление на изоляцию кабеля;
• Подходит для монтажа в труднодоступных местах благодаря компактному формату;
• Не требует специального инструментария - достаточно обычного ключа на 8–10 мм.

Ограничения применения

• Не для других систем лотков - несовместим с продукцией других брендов;
• Не предназначен для вертикальных участков без шарниров - функция защиты актуальна только при угловых переходах;
• Не заменяет защитные трубки или рукава при наличии значительных внешних ударных нагрузок;
• Не рассчитан на использование вне помещений без дополнительной герметизации - хотя имеет UHL2, длительное воздействие осадков снижает срок службы.

Примеры использования

• На автоматизированных конвейерах - где лотки меняют угол наклона для обхода механизмов;
• В производственных цехах с частыми изменениями тракта кабельных трасс;
• В распределительных пунктах, где необходимо безопасно выводить силовые кабели из ниш;
• На энергообъектах - особенно там, где важна огнестойкость и химическая стойкость материалов.

Практические советы

• Перед монтажом проверьте, что кромка лотка не имеет деформаций - искривлённый край не позволит ограничителю плотно лечь;
• Обязательно используйте гайки с насечкой - они не самопроизвольно откручиваются при вибрации;
• Не затягивайте крепеж слишком сильно - это может вызвать деформацию тонкой стали;
• При работе в агрессивных средах периодически контролируйте состояние цинкового покрытия - при появлении белого налёта (белой ржавчины) рекомендуется протирка маслом;
• Артикул 36900 всегда заказывается парой с другими элементами S5 Combitech - лучше собирать всю трассу сразу, чтобы избежать проблем с совместимостью.
