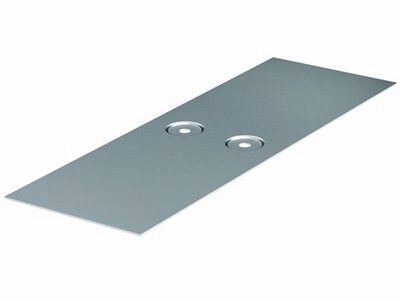

Накладка соединительная CGB для лотка осн. 300 DKC 37355 ДКС

Накладка соединительная для лотка основание 300 от DKC (ДКС), артикул 37355, предназначена для герметичного и прочного соединения секций кабельных лотков S5 Combitech, особенно когда cuts имеют неровный край. Изготовлена из оцинкованной нержавеющей стали, обеспечивает долговечную защиту стыка и усиление жесткости всей трассы.

Назначение и область применения

Накладка соединительная для лотка основание 300 используется для перекрытия и уплотнения стыков между двумя участками кабельного лотка серии S5 Combitech. Особенно актуальна, если лоток был отрезан некачественно - зазоры, щели или неровности кромок закрываются этой накладкой. Также служит для повышения механической прочности места соединения, предотвращает попадание пыли, влаги и сторонних предметов внутрь трассы. Подходит для промышленных объектов, где важна защищенность кабелей: заводы, АЭС, транспортные терминалы, автоматизированные линии.

Технические характеристики

• Тип изделия: накладка соединительная для стыка основания лотка
• Ширина лотка: 300 мм - совместима исключительно с лотками такой же ширины
• Высота лотка: 100 мм - соответствует профилю лотков S5 Combitech
• Материал: нержавеющая сталь с оцинкованным покрытием
• Покрытие: непрерывное холодное цинкование по технологии Сендзимира - равномерный слой, устойчивый к коррозии
• Толщина материала: 1 мм - достаточна для жесткости, но не создаёт лишнего веса
• Цвет: серый - единообразен с цветом лотков S5 Combitech
• Климатическое исполнение: УХЛ2 - рассчитана на работу в помещениях с умеренным и холодным климатом, в том числе с повышенной влажностью
• Тип соединения: винтовое - фиксируется саморезами через отверстия в накладке
• Тип шарнирного соединения: да - позволяет гнуть накладку по радиусу лотка при необходимости

Совместимость и монтаж

Накладка соединительная для лотка основание 300 совместима **только** с лотками серии S5 Combitech шириной 300 мм. Не подходит для других систем, даже аналогичных по размеру - отличается форма кромки и расположение крепёжных отверстий.

Монтаж выполняется после сборки двух лотков:

• Плотно приложите накладку сверху на стык так, чтобы она полностью перекрывала зазор
• Заготовьте саморезы подходящего типа (обычно M4x8 или M4x10 - не входят в комплект)
• Закрутите винты через каждые 100–150 мм - не переусердствуйте, чтобы не деформировать материал
• Изгиб накладки возможен благодаря шарнирному устройству - используйте её для криволинейных участков трассы

Безопасность и стандарты

Накладка выполнена в соответствии с требованиями кабельных систем класса UHL2 (по ГОСТ 15150): выдерживает температурные колебания от −40C до +40C и влажность до 95%. Материал - нержавеющая сталь с цинком - не содержит токсичных веществ, безопасен для работы рядом с людьми и оборудованием. Соответствует нормам безопасности для промышленных кабельных трасс.

Преимущества

• Обеспечивает герметичность стыка - снижает риск попадания пыли, воды, насекомых
• Увеличивает срок службы лотка - защищает кромки от деформации и коррозии
• Не требует доработки лотков - можно использовать даже на плохо отрезанных сегментах
• Гибкая конструкция - легко адаптируется к изгибам трассы благодаря шарнирному элементу
• Стандартное покрытие - не нуждается в дополнительной антикоррозийной обработке

Ограничения применения

• Подходит **только** для лотков S5 Combitech шириной 300 мм - другие модели и размеры несовместимы
• Не предназначен для внешней установки под открытым небом - хотя имеет УХЛ2, длительное воздействие осадков и УФ-лучей снизит срок службы
• Не заменяет основные соединители - работает лишь как дополняющий элемент, поверх уже собранных лотков
• Требует наличия винтов - они не входят в комплект; необходимо заранее подготовить крепёж M4

Примеры использования

• На заводе: стык между двумя отрезанными лотками на конвейере - накладка закрывает щель, предотвращая попадание металлической стружки
• В распределительном пункте: место перехода лотка вокруг бетонной опоры - гибкий дизайн позволяет точно обойти препятствие
• В медицинском учреждении: кабельная трасса в помещении с частой влажной уборкой - оцинкованная сталь не ржавеет

Практические советы

• Перед монтажом проверьте, что края лотка не острые - снимите заусенцы, чтобы не порвать изоляцию кабелей
• Используйте винты с плоской головкой и пружинными шайбами - это повысит надёжность крепления
• Если стык слишком большой (>5 мм), лучше сначала выровнять лотки, а потом применять накладку - иначе нагрузка будет распределена неравномерно
• При работе в условиях химической активности (например, в химцехах) дополнительно протестируйте совместимость с агрессивными средами - оцинковка устойчива, но не ко всем кислотам
• Храните запасные накладки - они часто нужны при модификации существующих трасс
