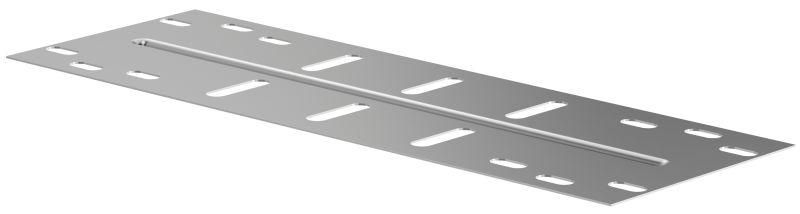

Накладка на основание лотка 300 | CLP1S-PSOL-300 IEK

Накладка на основание кабельного лотка 300 от IEK (ИЭК), артикул clp1s-psol-300, предназначена для надёжного соединения секций кабельных лотков шириной 300 мм с обеспечением огнестойкости и долговечностью до 20 лет.

Назначение и область применения

Накладка на основание кабельного лотка 300 используется для продольного соединения двух участков кабельного лотка, формируя единый непрерывный канал для прокладки кабелей. Применяется в промышленных объектах: на заводах, в распределительных пунктах, на транспорте, в энергообъектах - там, где требуется прочная, огнестойкая и долговечная система кабельной трассы.

Технические характеристики

• Ширина лотка: 300 мм - совместима с лотками такого же габарита;
• Материал: сталь оцинкованная - обеспечивает высокую механическую прочность и устойчивость к коррозии;
• Защитное покрытие: оцинковка горячим способом - более плотный и долговечный слой цинка по сравнению с холодным методом;
• Тип соединения: винтовой - позволяет фиксировать накладку болтами, обеспечивая жёсткое и проверяемое соединение;
• Тип шарнирного соединения: шарнирное - даёт возможность компенсировать небольшие деформации и температурные расширения лотка;
• Огнестойкость: да - сохраняет целостность при воздействии открытого пламени, что важно для систем, работающих в зонах повышенной пожарной опасности;
• Срок службы: 20 лет - рассчитана на длительную эксплуатацию без замены при соблюдении условий монтажа и эксплуатации.

Совместимость и монтаж

Накладка clp1s-psol-300 совместима только с кабельными лотками шириной 300 мм от производителей, использующих стандартизированные габариты. Монтируется на нижнюю поверхность (основание) лотка с помощью винтов, которые затягиваются через предварительно просверленные отверстия. Шарнирное устройство позволяет накладке немного поворачиваться, что снижает риск возникновения внутренних напряжений при неравномерном оседании конструкции. Для герметичности соединения рекомендуется использовать уплотнители, если лоток применяется во влажных средах.

Безопасность и стандарты

Накладка на основание кабельного лотка 300 от IEK (ИЭК) изготовлена в соответствии с требованиями к промышленному оборудованию для кабельных систем. Хотя сама накладка не является коммутационным устройством, её применение в рамках системы кабельной трассы соответствует нормам безопасности, регламентирующим огнестойкость и механическую устойчивость. Сертифицированная продукция IEK гарантирует соответствие российским стандартам качества.

Преимущества

• Высокая прочность за счёт оцинкованной стали - выдерживает нагрузки от кабелей и внешнего давления;
• Горячее оцинкование - минимизирует необходимость обслуживания и ремонта даже в агрессивных условиях;
• Огнестойкость - повышает безопасность объекта в случае аварийного нагрева или пожара;
• Винтовое соединение - легко контролируется момент затяжки, исключает случайное расхождение;
• Долгий срок службы - снижает капитальные расходы на замену элементов трассы.

Ограничения применения

• Не предназначен для использования в качестве самостоятельного несущего элемента - только как соединитель между двумя лотками;
• Не подходит для лотков других ширин - использование с лотком 200 мм или 400 мм невозможно;
• Не обеспечивает степень защиты IP - не следует применять в местах с постоянным контактом с жидкостью без дополнительной герметизации;
• Работает только в составе металлической кабельной системы - несовместима с пластиковыми или композитными лотками.

Примеры использования

• Соединение секций лотка в цехе металлургического производства;
• Участок трассы в подземном тоннеле с высокой влажностью и возможностью перегрева;
• Линия питания конвейерной системы на пищевом предприятии;
• Подключение лотков в распределительной подстанции с требованием к огнестойкости.

Практические советы

• Проверьте перед монтажом, чтобы ширина лотка точно соответствовала 300 мм - даже небольшое отклонение может нарушить контакт;
• Затягивайте винты равномерно, чередуя их поочерёдно - так избежите перекоса и деформации;
• Если лоток проходит через зоны с вибрацией, дополнительно закрепите накладку антивибрационными прокладками;
• При необходимости герметизации - используйте термостойкий силиконовый герметик на стыках, но не заполняйте полностью внутреннее пространство - это может помешать теплоотводу;
• Clp1s-psol-300 - это именно накладка на основание; не путайте с боковыми крышками или вертикальными переходами.
