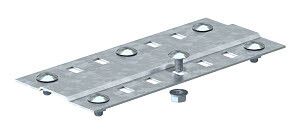

Соединительный элемент кабельного листового лотка 300мм (SSLB 300 DD) | 7070318 OBO Bettermann

Соединительный элемент кабельного лотка 300мм SSLB 300 DD, SSLB 300 FT от OBO BETTERMANN предназначен для надёжного соединения участков листовых кабельных лотков на прямых участках трассы. Этот элемент обеспечивает механическую прочность и электрическую целостность при сборке систем прокладки кабелей в промышленных объектах.

Назначение и область применения

Соединительный элемент SSLB 300 DD, SSLB 300 FT используется для стыковки двух секций кабельного лотка шириной 300 мм. Подходит для горизонтальных участков трасс, где требуется сохранить жесткость и герметичность соединения. Применяется в системах прокладки силовых и управляющих кабелей на заводах, в энергообъектах, логистических центрах и других местах с высокими требованиями к надёжности кабельной инфраструктуры.

Технические характеристики

• Тип изделия: Соединитель
• Ширина лотка: 300 мм
• Тип соединения: Винтовой разъем
• Материал: Сталь оцинкованная
• Толщина материала: 1,5 мм
• Исполнение: Стыковая пластина
• Покрытие: Оцинкованное
• Совместимость с кабельным лотком: Да
• Модель: SSLB 300 DD

Совместимость и монтаж

Соединитель SSLB 300 DD совместим с листовыми кабельными лотками той же ширины - 300 мм - от OBO BETTERMANN и аналогичными моделями других производителей, соответствующих геометрическим параметрам. Для установки необходимо выровнять торцы лотков, совместить отверстия и закрепить пластину болтами через предварительно подготовленные отверстия. Монтаж выполняется без необходимости сверления дополнительных отверстий - все крепёжные точки уже предусмотрены конструкцией.

Безопасность и стандарты

Изделие изготовлено из оцинкованной стали, что обеспечивает защиту от коррозии в условиях повышенной влажности и агрессивной среды. Соответствует общепринятым нормам безопасности для промышленных кабельных систем. Электрическая проводимость между секциями лотка сохраняется за счёт металлического контакта, что позволяет использовать систему как единый заземляющий контур при соблюдении требований ГОСТ Р 50571.

Преимущества

• Высокая механическая прочность благодаря толщине материала 1,5 мм
• Устойчивость к коррозии за счёт оцинкованного покрытия
• Простота монтажа - не требует специального оборудования
• Обеспечивает непрерывную электрическую связь между секциями лотка
• Поддерживает точное положение лотков при сборке длинных трасс

Ограничения применения

Не предназначена для использования в качестве углового или переходного элемента - работает только на прямых участках. Не рекомендуется применять в условиях постоянного воздействия открытого пламени или температур выше +80 C. Не следует использовать для лотков другой ширины - даже небольшое расхождение в размерах нарушает контакт и снижает надёжность соединения.

Примеры использования

• Соединение секций лотка на конвейерной линии в автомобильном цехе
• Прокладка кабелей управления в распределительной подстанции
• Сборка длинной трассы для питания насосных станций в водоканале
• Фиксация лотков в технологическом корпусе с вибрационными нагрузками

Практические советы

• Перед монтажом проверьте, чтобы торцы лотков были ровными и плотно прилегали друг к другу - зазор более 2 мм снижает эффективность соединения.
• Используйте болты и гайки того же класса прочности, которые указаны в документации OBO BETTERMANN - обычно M8 или M10.
• При сборке длинных трасс используйте несколько таких соединителей равномерно - один на каждые 4–6 метров лотка для минимизации прогиба.
• Оцинкованное покрытие SSLB 300 DD можно дополнительно обработать антикоррозийным составом при работе в химически активных средах.
• Артикулы SSLB 300 DD и 7070318 - это один и тот же продукт; при заказе указывайте любой из них.
