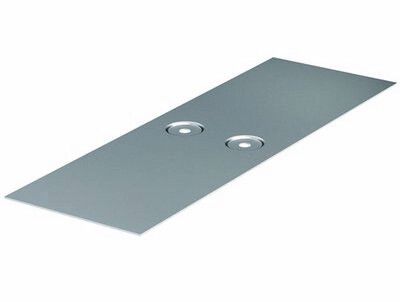

Накладка соединительная CGB для лотка осн. 300 гор. оцинк DKC 37355HDZ ДКС

Накладка для лотка основание 300 мм горячеоцинкованная GGB, CGB от DKC (ДКС) - соединительный элемент для надёжного стыкования лотков S5 Combitech, особенно при некачественных cuts. Артикул 37355hdz обеспечивает прочную механическую связь и защищает от коррозии в сложных условиях.

Назначение и область применения

Накладка CGB используется для соединения двух участков лотка S5 Combitech шириной 300 мм, когда срезы листов не совпадают идеально - например, после резки на месте или из-за перепадов поверхности. Она восстанавливает целостность основания лотка, сохраняя жёсткость и нагрузочную способность. Применяется в системах кабельной трассировки на промышленных объектах, в помещениях с высокой влажностью, на открытых площадках, в химических цехах и других зонах с риском коррозии.

Технические характеристики

• Размеры: 100×300×100 мм - соответствует стандартному шагу фиксации лотков S5 Combitech;
• Материал: нержавеющая сталь - обеспечивает прочность и долговечность;
• Покрытие: горячее цинкование (GGB) - толстый слой цинка, полученный методом погружения, повышает стойкость к коррозии;
• Толщина металла: 1 мм - достаточна для передачи механических нагрузок без деформаций;
• Толщина стенки лотка, с которым совмещается: 2,5 мм - оптимально для совместимости с лотками S5 Combitech;
• Тип соединения: винтовой разъём - позволяет собирать и разбирать соединение без сварки;
• Тип изделия: накладка соединительная - не является самостоятельным элементом, работает только как переход между двумя лотками;
• Цвет: серый - единообразный внешний вид с другими компонентами серии;
• Климатическое исполнение: УХЛ(1,5) - рассчитана на работу при температуре от −40C до +40C и влажности до 98%;
• Огнестойкость: да - материал не поддерживает горение, не выделяет токсичных газов при нагреве.

Совместимость и монтаж

Накладка CGB совместима исключительно с лотками серии S5 Combitech шириной 300 мм. Подходит ко всем типам лотков этой серии - как с сетчатым, так и сплошным дном. Монтаж выполняется через предварительно просверленные отверстия в боковой части лотка. Для фиксации используются болты M6 (не входят в комплект). Накладка укладывается на стык основания, плотно прилегает по всей длине, затем затягивается винтами снизу. Шарнирное устройство позволяет небольшое угловое смещение - до 5° - что удобно при монтаже на неровных поверхностях.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 50571.5.52 и IEC 61537 для кабельных лотков. Горячее цинкование соответствует ISO 1461. Огнестойкость подтверждена тестированием на воздействие открытого пламени в течение 30 минут - изделие не теряет форму и не распространяет пламя. Климатическое исполнение УХЛ(1,5) гарантирует работоспособность в условиях холодного и влажного климата.

Преимущества

• Высокая коррозионная стойкость благодаря толстому слою цинка - срок службы увеличен на 3–5 лет по сравнению с обычными покрытиями;
• Не требует сварки - сборка возможна на месте без спецоборудования;
• Сохраняет жёсткость лотка - не создаёт “слабого места” на стыке;
• Подходит для ремонта и модификации существующих трасс - легко заменить повреждённый участок;
• Совместима с любыми типами лотков S5 Combitech - универсальная деталь для комплексных решений.

Ограничения применения

• Не применяется для лотков другой ширины - несовместима с 100/200/400 мм лотками;
• Не предназначена для вертикальных участков без дополнительной фиксации - может сместиться под весом кабелей;
• Не рекомендовано использовать в контакте с кислотами (HCl, H₂SO₄) - цинк разрушается при pH ниже 4;
• Запрещено применять в условиях постоянного погружения в воду - хотя IP-защита не указана, длительное пребывание в жидкости снижает эффективность цинкового слоя;
• Не заменяет соединители для крышек - работает только с основанием лотка.

Примеры использования

• Строительство кабельных трасс в пищевых цехах с частыми мойками - где требуется антикоррозийная защита;
• Модернизация старой системы кабельной трассировки - замена повреждённых секций без демонтажа всего лотка;
• Прокладка кабелей на открытых эстакадах в портовых зонах - там, где есть солевой туман и перепады температур;
• Обустройство распределительных щитовых в подземных парковках - где высокая влажность и риск конденсата.

Практические советы

• Перед установкой проверьте, чтобы срезы лотков были ровными - накладка компенсирует лишь небольшие перепады, не более 3–5 мм;
• Используйте болты M6 с гроверами и шайбами - это предотвратит самопроизвольное ослабление вибрациями;
• При монтаже в местах с высокой влажностью дополнительно обработайте место стыка герметиком на основе силикона (например, DOW CORNING 732);
• Не используйте электроинструменты с высокими оборотами при сверлении - перегрев может повредить цинковое покрытие;
• Артикул 37355hdz - всегда заказывайте с запасом (+10%) - при масштабных проектах возможны потери или брак при резке.
